球阀型号编制方法详细说明书

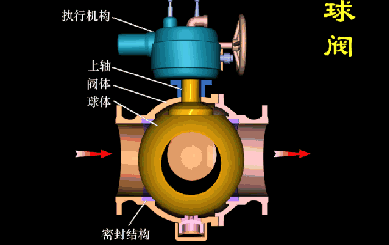

球阀型号编制介绍

球阀型号通常应表示阀门类型、驱动方式、连接形式、结构特点、公称压力、密封面材料、阀体材料等要素。球阀 型号的标准化对阀门的设计、选用、经销，提供了方便。  当今球阀的类型和材料种类越来越多，球阀型号的编制也愈来愈复杂。我国虽然有球阀型号编制的统一标准，  但愈来愈不能适应阀门工业发展的需要。目前，阀门制造厂一般采用统一的编号方法；凡不能采用统一编号方法的，各生产厂都按自己的情况制订出编号方法。

球阀型号、球阀型号编制方法、球阀型号表示方法

1. 球阀型号由七个单元组成按下列顺序编制。

2.　一单元、 阀门类型代号 （表1）

6.五单元、球阀阀座密封面或衬里材料代号

用汉语拼音字母表示。按表14规定

阀座密封面代号（表14）

注：由阀体直接加工的阀座密封面材料代号“W”表示：当阀座和阀瓣（闸板）密封面材料不同时,用低硬度材料代号表示（隔膜阀除外）。

3.二单元、球阀传动方式代号

用阿拉伯数字表示，按表2的规定。　　

传动方式代号（表2）

注：（1）手轮、手柄和板手传动以及安全阀、减压阀、疏水阀省略本代号。（2）对于气动或液动：常开式用6K、7K表示：常闭式用6B、7B表示：气动带手动6S表示。防爆电动用“9B”表示。

4.三单元、球阀连接形式代号

用阿拉伯数字表示，按表3的规定。　　

连接形式代号（表3）

7.六单元、球阀公称压力数值，

按JB74-1994“管路附件公称压力，试验压力和工作压力”的规定。用于电站工业的阀门，当介质最高温度超过 530℃时按JB74-1994第5条的规定，标注工作压力。

5.四单元、球阀结构形式代号

用阿拉伯数字表示，按表4～13的规定。

 球阀结构形式代号（表8）

8.七单元、球阀阀体材料代号

用汉语拼音表示，按表15的规定。　　

阀体材料代号（表15）

注：PN≤16Kgf/cm2的灰铸铁阀体和PN≥25kgf/cm2的碳素钢阀体，省略本单元。

主要球阀型号：

V型球阀：VQ40F、VQ640F、VQ940F、VQ641H、VQ941H、VQ70F、VQ670F、VQ970F、VQ71H、VQ671H、VQ971H；

保温球阀：BQ41F、BQ641F、BQ941F；

不锈钢球阀：Q41F、Q641F、Q941F、Q41H、Q641H、Q941H;

衬氟球阀：Q41F46、Q641F46、Q941F46；

低温球阀：DQ41F、DQ41H、DQ41Y;

对夹式球阀：Q71F、Q671F、Q971F、Q71H、Q671H、Q971H、

高温球阀：Q41M、Q641M、Q941M、Q41PPL、Q641PPL、Q941PPL、

固定球阀：Q347F、Q647F、Q947F、Q347H、Q647H、Q947H、Q347W、Q647W、Q947W;

涡轮球阀：Q341F、Q341H、Q341W、Q341Y;

焊接球阀：Q61F、Q361F、Q61H、Q661F、Q661H、Q961F、Q961H;

偏心半球阀：Q340F、Q640F、Q940F、Q340H、Q640H、Q940H、Q340Y、Q640Y、Q940Y；

上装式球阀：SQ340F、SQ940F、SQ340H、SQ940H、SQ347H、SQ647H、SQ947H、DYQ340F、DYQ640F、DYQ940F；

三通球阀：Q44F、Q45F、Q44H、Q45H、Q644F、Q645F、Q644H、Q645H、Q944F、Q945F、Q944H、Q945H;

四通球阀：Q46F、Q46H、Q646F、Q646H、Q946F、Q946H。

球阀型号示例：

1、DQ41H-16P表示：D低温、Q球阀、4法兰连接、1浮动直通流道、H表示不锈钢、16压力为16公斤、P阀体为18-8系不锈钢；

2、Q645F-25C表示：Q球阀、6气动驱动、4法兰式、5T型三通流道、F氟塑料、25压力二十五公斤、C铸钢。
