电动硬密封法兰蝶阀是由上海沃托阀门有限公司生产的工业阀门，广泛应用于冶金、电力、石油化工、给排水和市政建设等工业管道 ，适用于水、油、蒸汽、气体、粉体、液体等介质的流量调节与启闭控制。其核心型号包括D943H等，支持电动驱动方式，采用法兰连接结构，公称通径为DN50～DN1000，公称压力为1.0MPa～2.5MPa。

该阀门采用三偏心多层次金属硬密封结构，具有双向密封功能，适用温度范围为-20℃～+425℃。安装时不受介质流向和空间位置限制，可在任何方向安装。

电动硬密封法兰蝶阀电动硬密封法兰蝶阀技术性能

电动硬密封法兰蝶阀

D943H电动硬密封法兰蝶阀的主要特点有：

1、适用温度-20~+425oC；

2、工作压力大，耐磨损，使用寿命长，启闭时间迅速；

3、D943H电动硬密封法兰蝶阀密封性能好，具有自动定心作用，泄漏量小；

4、F四氟密封适用温度≤160oC。电动硬密封法兰蝶阀已被广泛应用于饮料、医药、石化、食品、化工、电厂、钢厂、工业环保水处理、高层建筑给排水管路等多种管路上作调节介质流量和启闭之用。

结构特点

D943H电动三偏心多层次金属硬密封法兰蝶阀采用三偏心密封结构，包括偏离管道中心、偏离密封面中心和倾斜的锥形，阀座与蝶板几乎无磨损，具有越关越紧的密封功能。该阀采用精密的U形弹性密封圈及三偏心多层次金属硬密封结构，密封圈选用不锈钢制作，具有金属硬密封和弹性密封的双重优点。阀座与碟板密封面均采用不同硬度和不锈钢制作，具有良好的耐腐蚀性，碟板密封面采用堆焊钴基硬质合金，密封面耐磨损，使用寿命长。大规格蝶板采用绗架结构，强度高，过流面积大，流阻小。本阀具有双向密封功能，安装时不受介质流向的限制。

工作原理

电动蝶阀的工作原理基于其独特的结构设计，通过电动执行机构控制蝶板的旋转来实现对流体通道的开启、关闭和调节。蝶阀的蝶板安装于管道的直径方向，在蝶阀阀体圆柱形通道内，圆盘形蝶板绕着轴线旋转，旋转角度为0°~90°之间，当蝶板旋转到90°时阀门处于全开状态，而旋转到0°时则为全闭状态。

三偏心结构的工作原理采用偏离管道中心、偏离密封面中心、倾斜的锥形设计。当阀门开启时，蝶板与阀座在关闭时瞬间接触，利用蝶板偏心1、偏心2迅速脱离阀座，降低了密封副的磨损。另外，锥形蝶板的旋转半径大于密封副接触位置的旋转半径，故蝶板在阀门关闭时将出现越关越紧，能够实现自锁。

技术参数

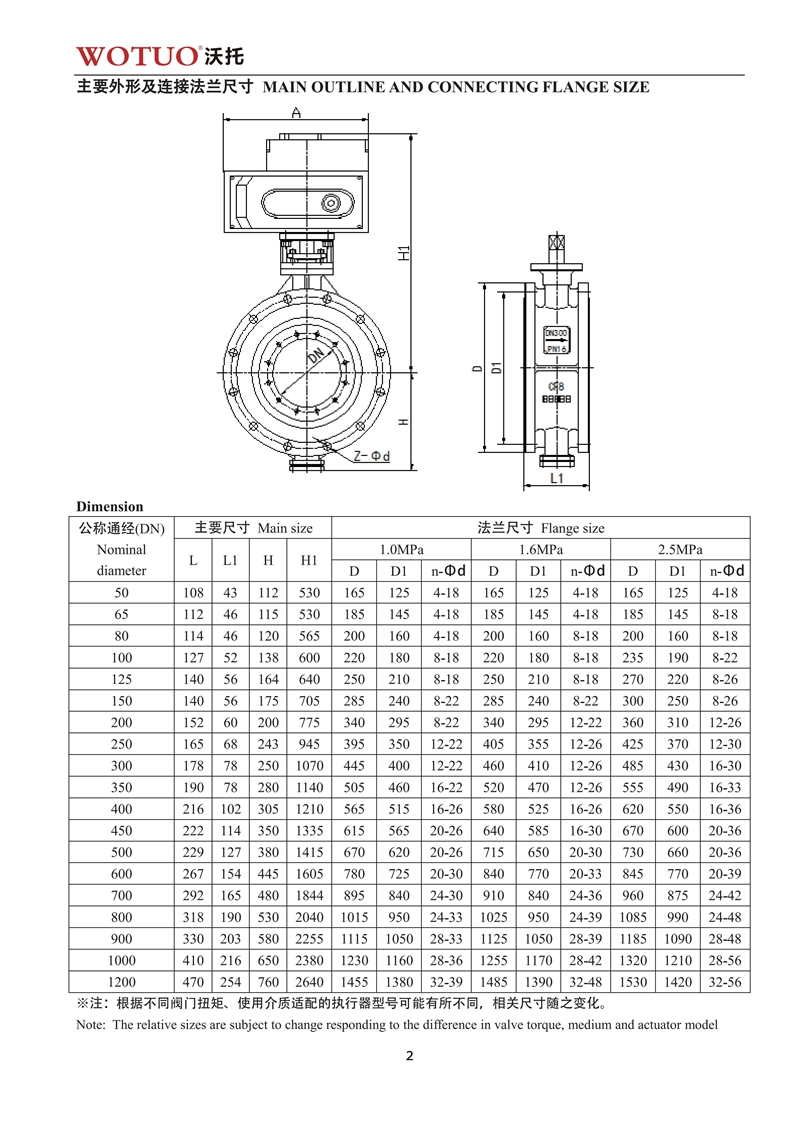

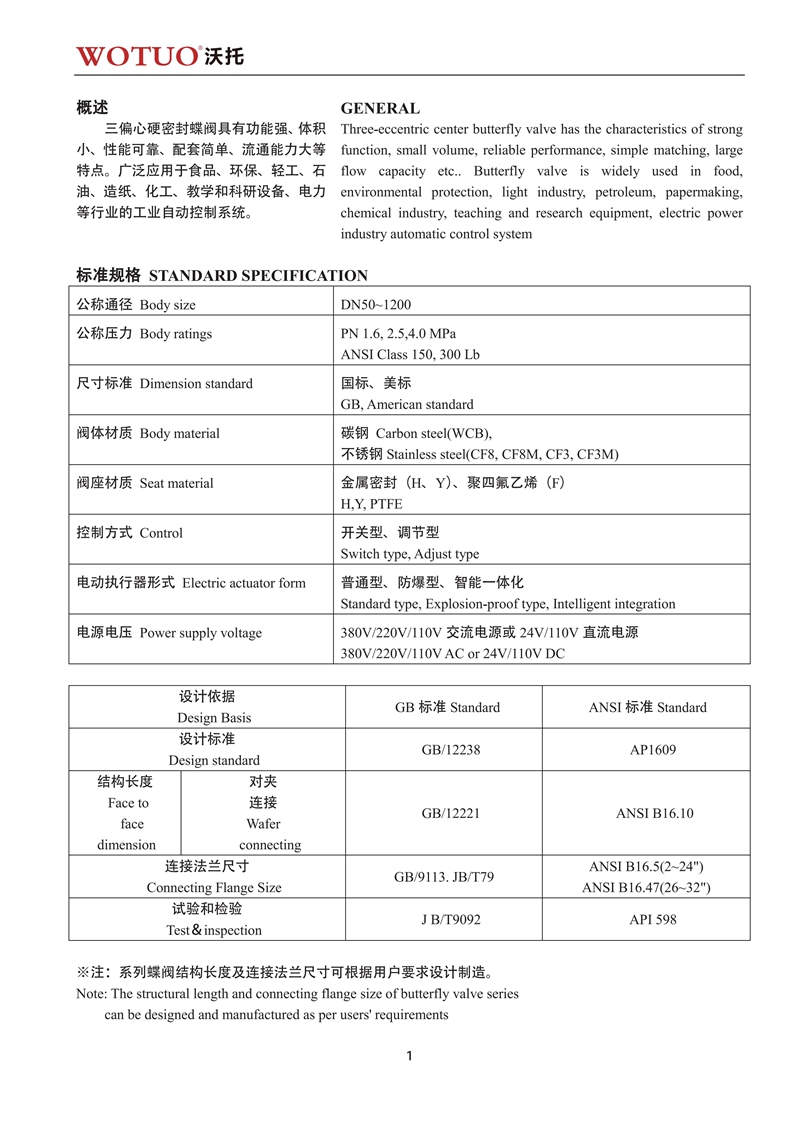

电动硬密封法兰蝶阀的公称通径为DN50～DN1000，阀座密封材料为丁青橡胶、聚四氟乙烯，公称压力覆盖1.0Mpa、1.6Mpa、2.5Mpa及4.0Mpa。其连接方式包括法兰和对夹，适用温度范围为-20°C～+425°C。驱动方式支持手动、蜗轮、气动及电动，阀体材质可选铸铁、球墨铸铁、铸钢、不锈钢。制造标准符合国标GB、德国DIN、美国API、ANSI，适用介质包括水、油、蒸汽、气体、粉体、液体 。

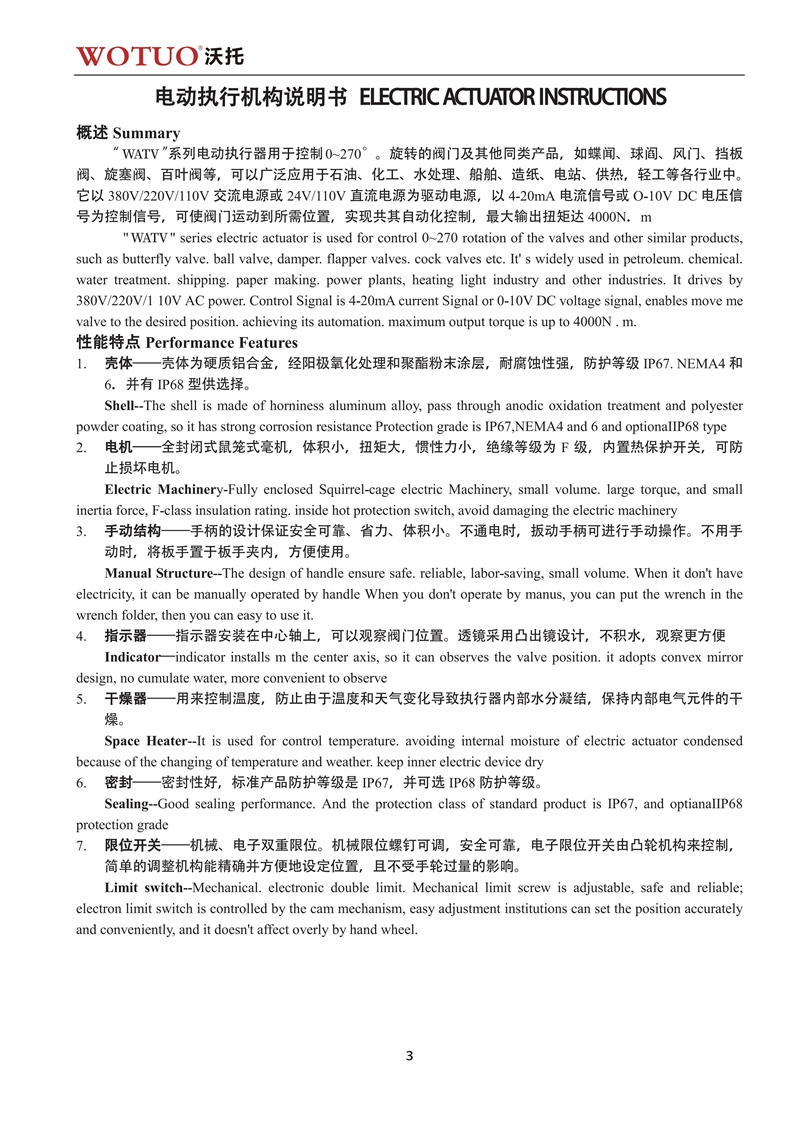

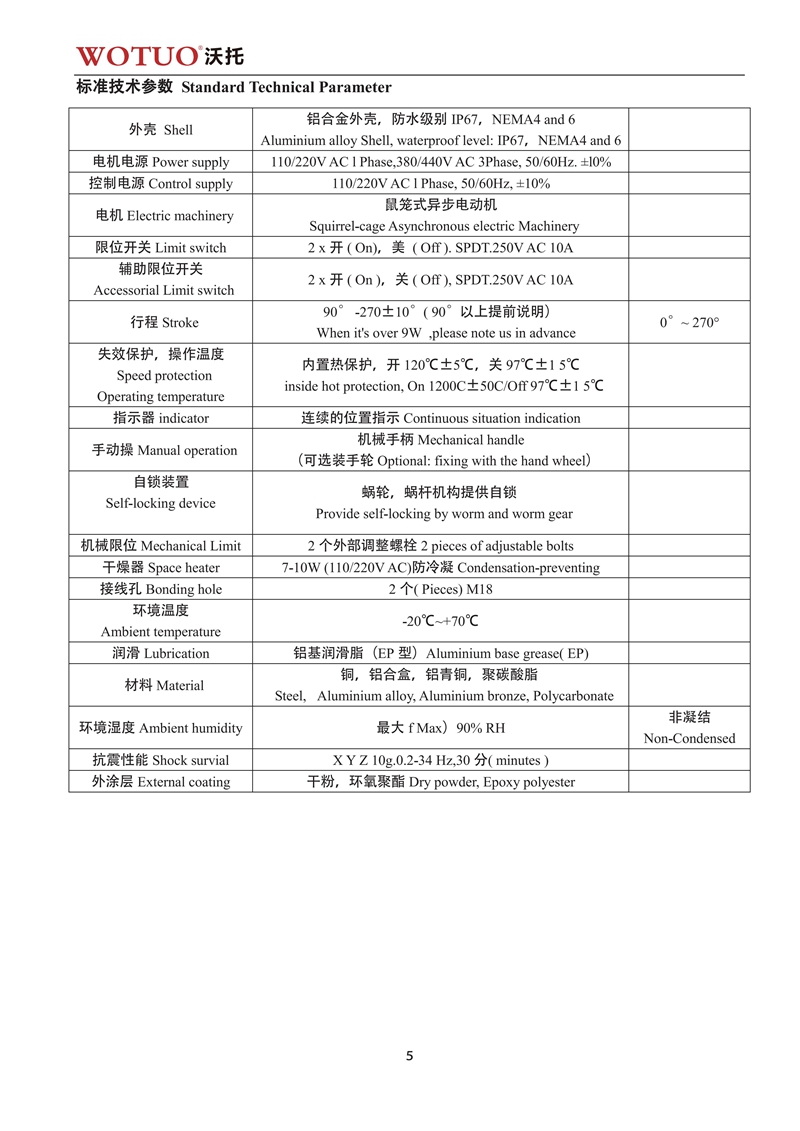

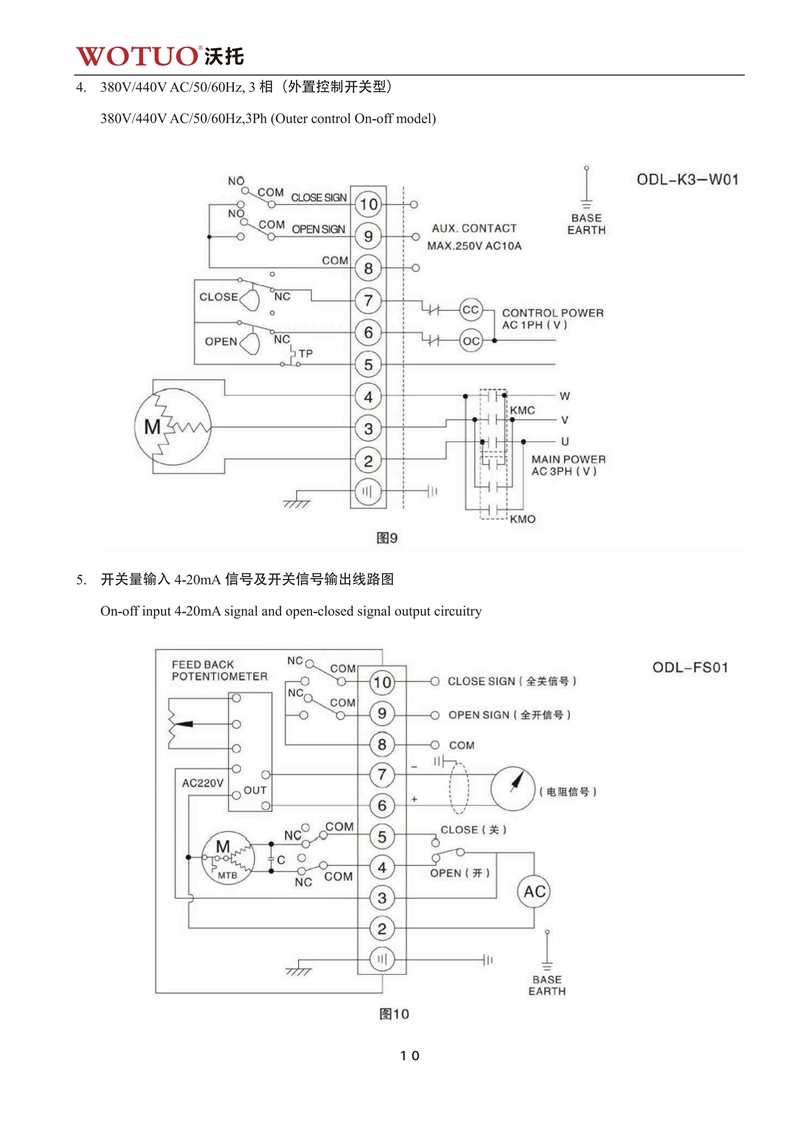

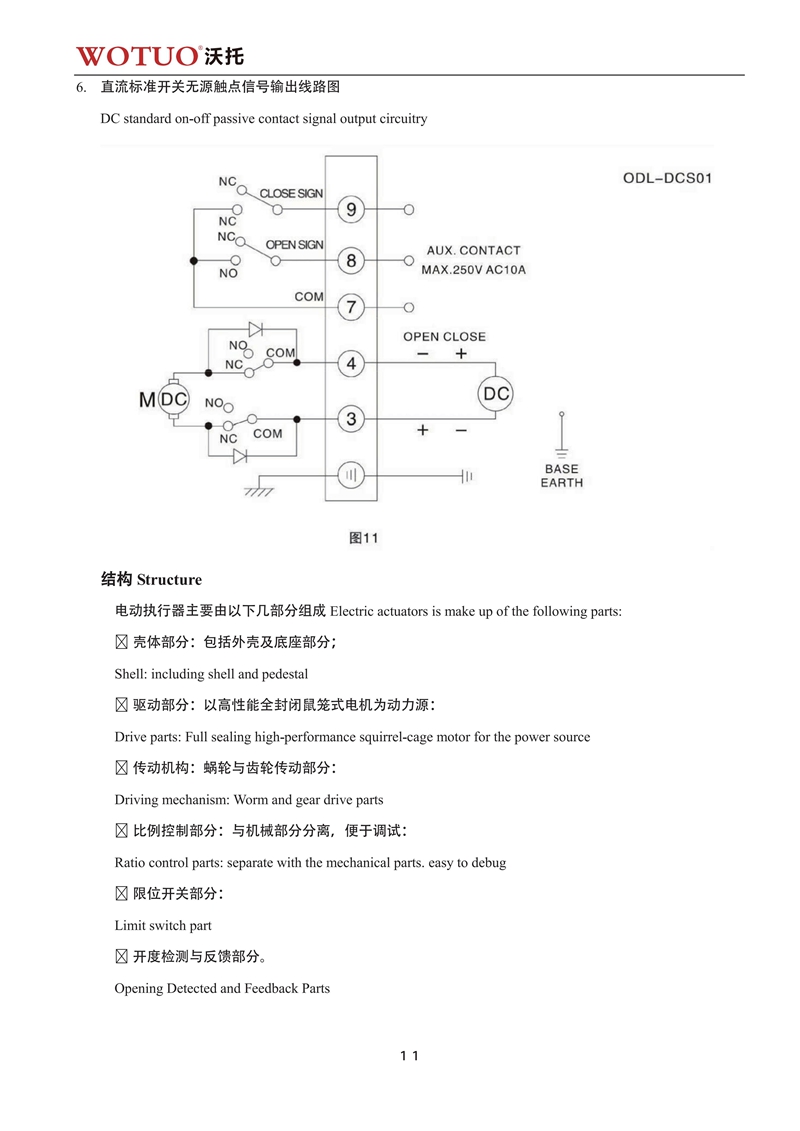

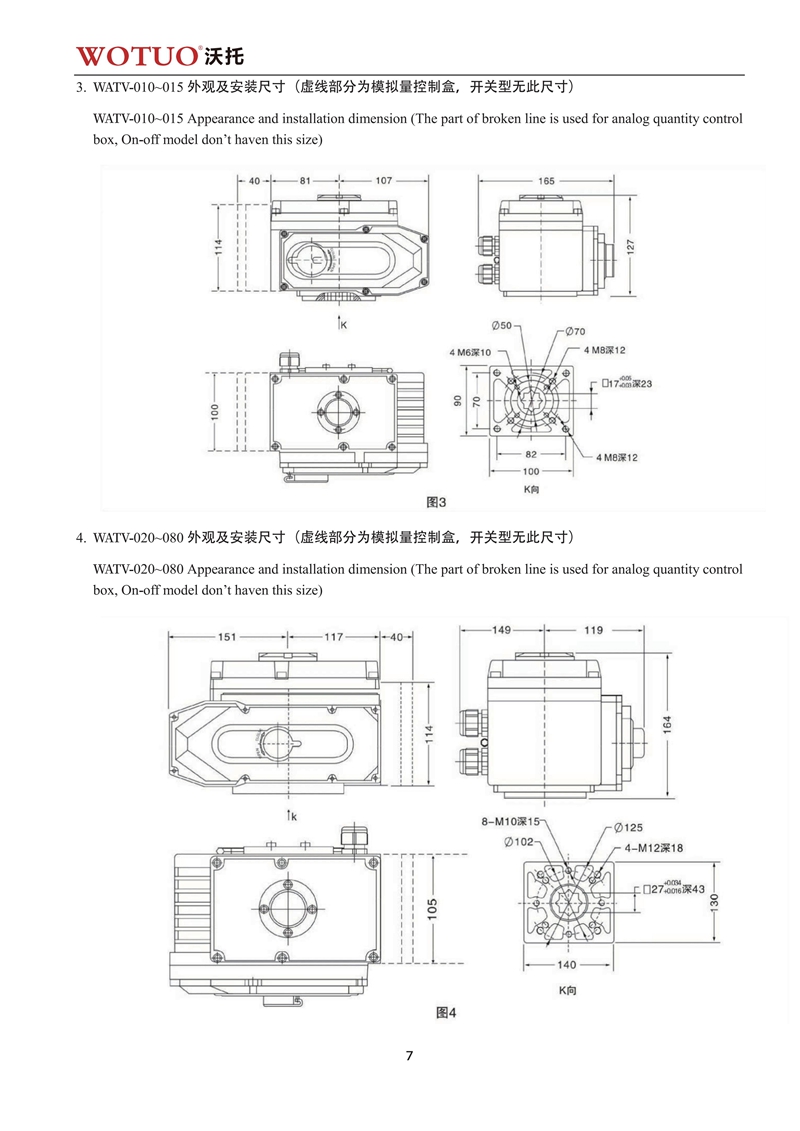

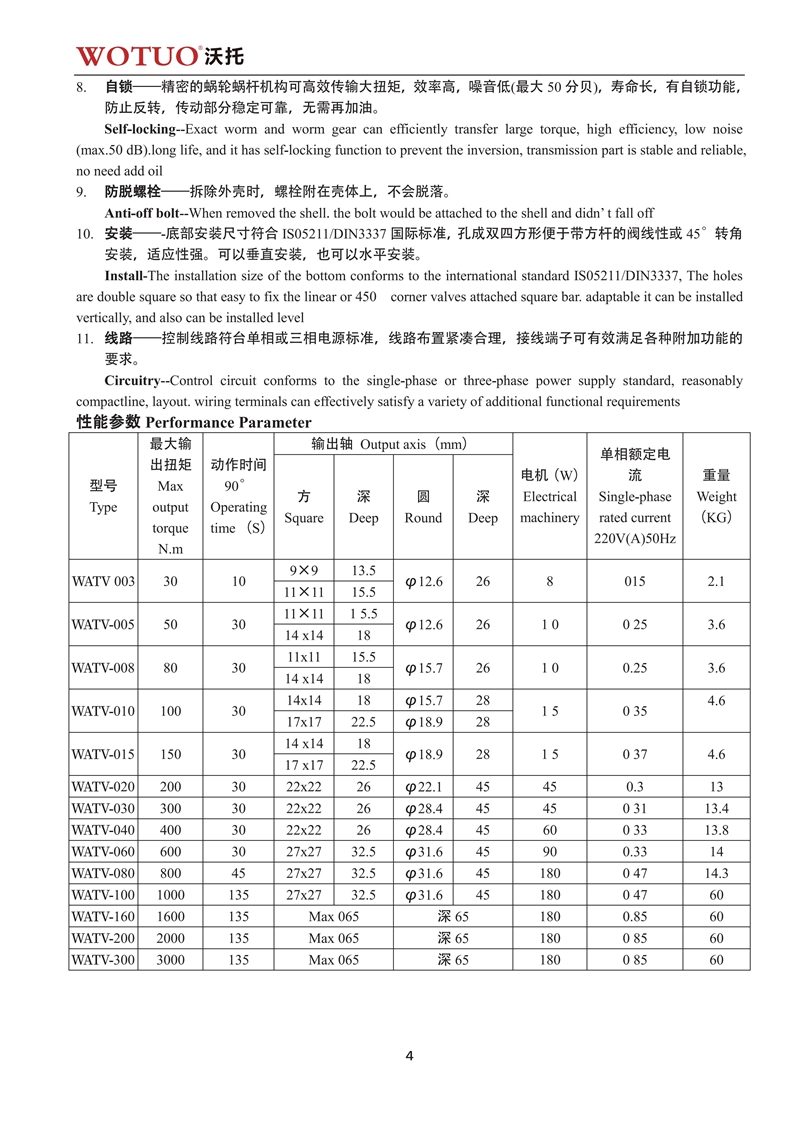

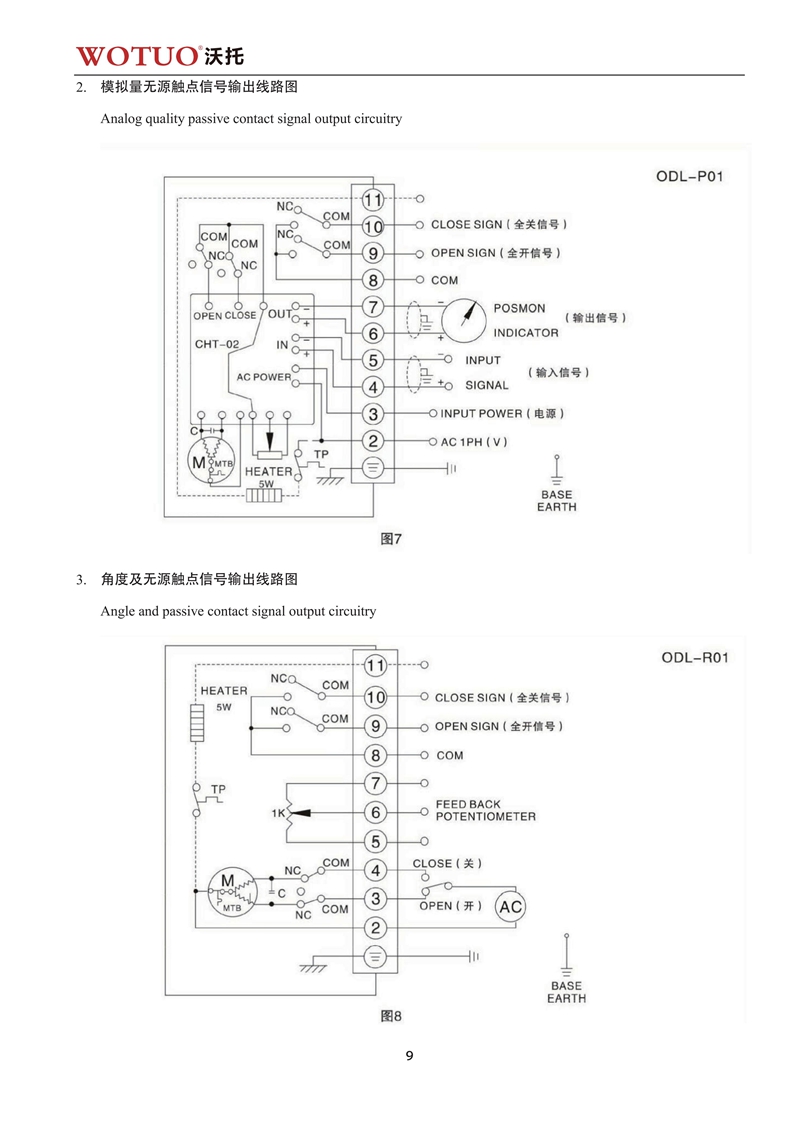

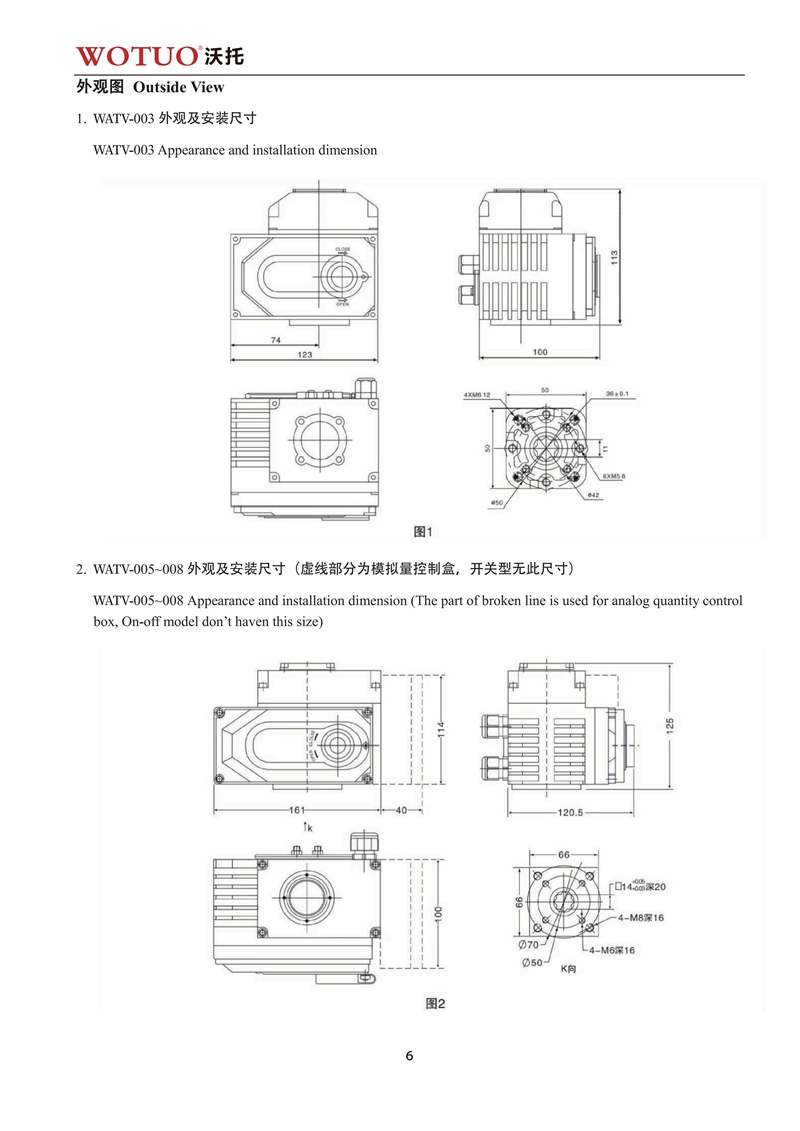

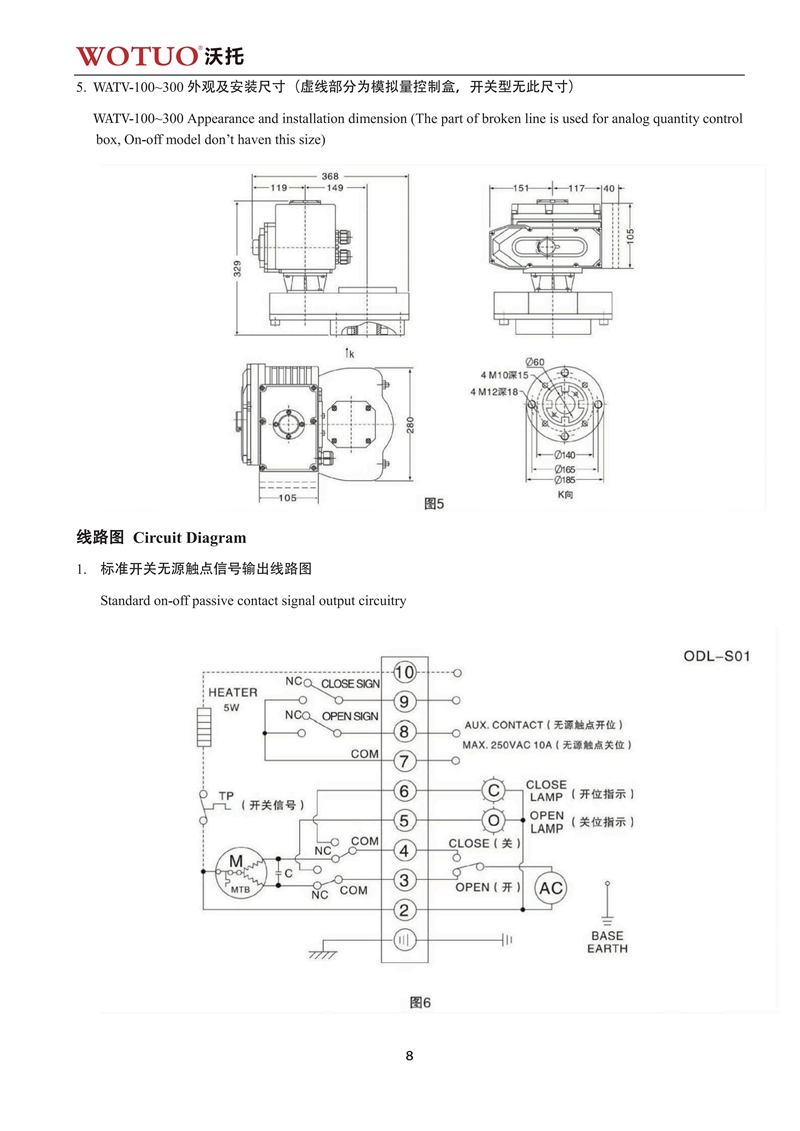

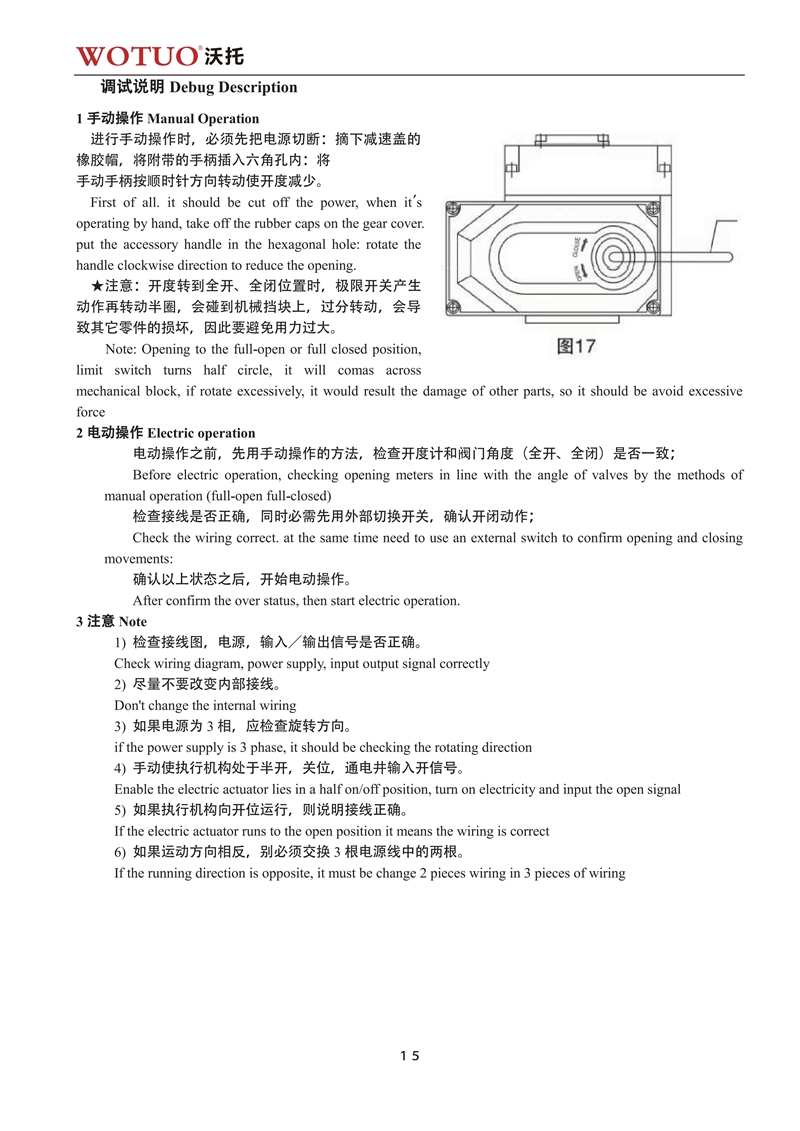

执行机构的电机为三相交流，380V，50Hz；控制线电压220V/50Hz；远程控制电压24VDC。工作环境要求环境温度-20—+60℃，相对湿度≤90%(25℃时)。防护等级方面，户外型和防爆型为IP55，可订制IP67，工作制为短时10分钟，可订制30分钟。

该阀门采用三偏心结构，具体为偏离管道中心、偏离密封面中心以及倾斜的锥形。当阀门开启时，蝶板与阀座在关闭时瞬间接触，利用蝶板偏心1、偏心2迅速脱离阀座，降低了密封副的磨损，磨擦力矩小，开启灵活。偏心锥面3使阀门在开启或关闭时蝶板能通过阀座内孔，实现接触密封。此外，锥形蝶板的旋转半径大于密封副接触位置的旋转半径，故蝶板在阀门关闭时将出现越关越紧，能够实现自锁。

产品特点

该阀门采用三偏心密封结构，阀座与蝶板几乎无磨损，具有越关越紧的密封功能。密封圈选用不锈钢制作，兼具金属硬密封和弹性密封的特点，在低温和高温条件下均具有一定的密封性能，且耐腐蚀。蝶板密封面采用堆焊钴基硬质合金，具有耐磨性。阀门具有双向密封功能，安装时不受介质流向和空间位置的限制。驱动装置可多工位（旋转90°或180°）安装，可用于多种安装位置。电动蝶阀的结构相对简单，体积和重量较小。

安装与维护

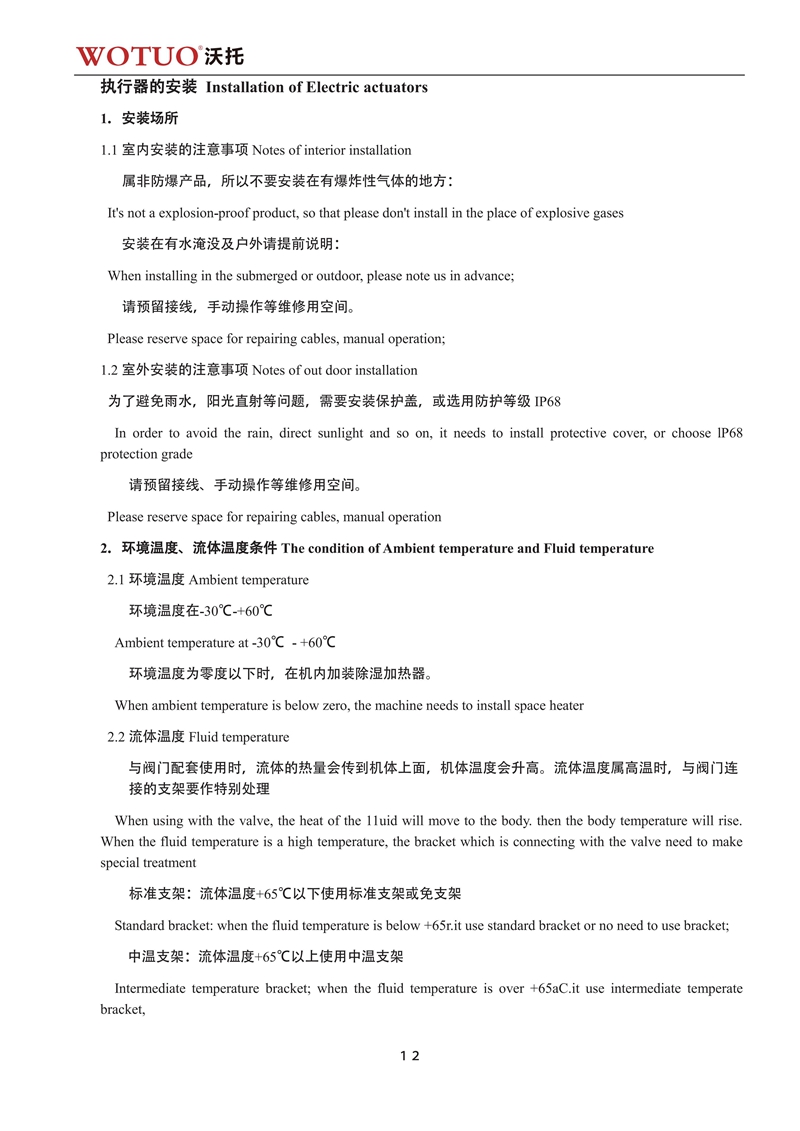

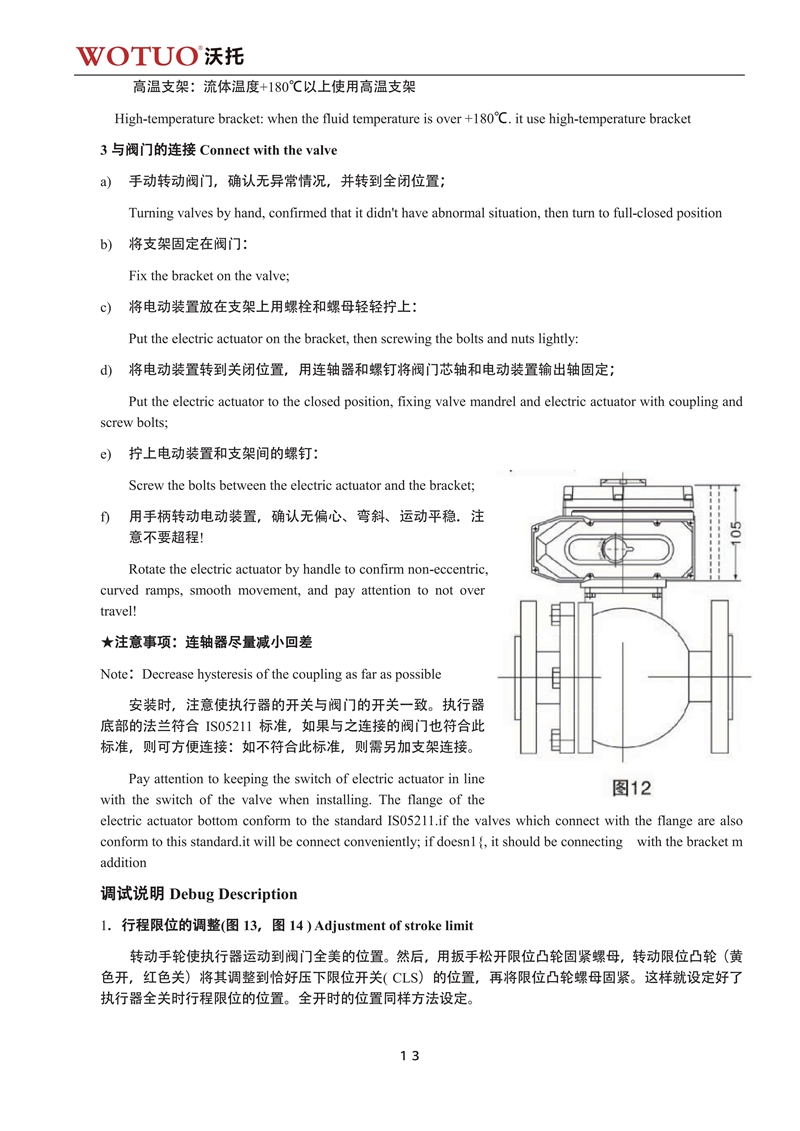

安装

电动蝶阀的安装位置通常选择在管道的直管段上，以确保阀门能够充分发挥其控制作用。安装时需选择合适的安装位置、确保管道直管段长度、避免安装死角。安装时应注意环境干燥、通风、无腐蚀性气体，安装方向应与介质流向一致，并进行密封性检查、调试与测试。

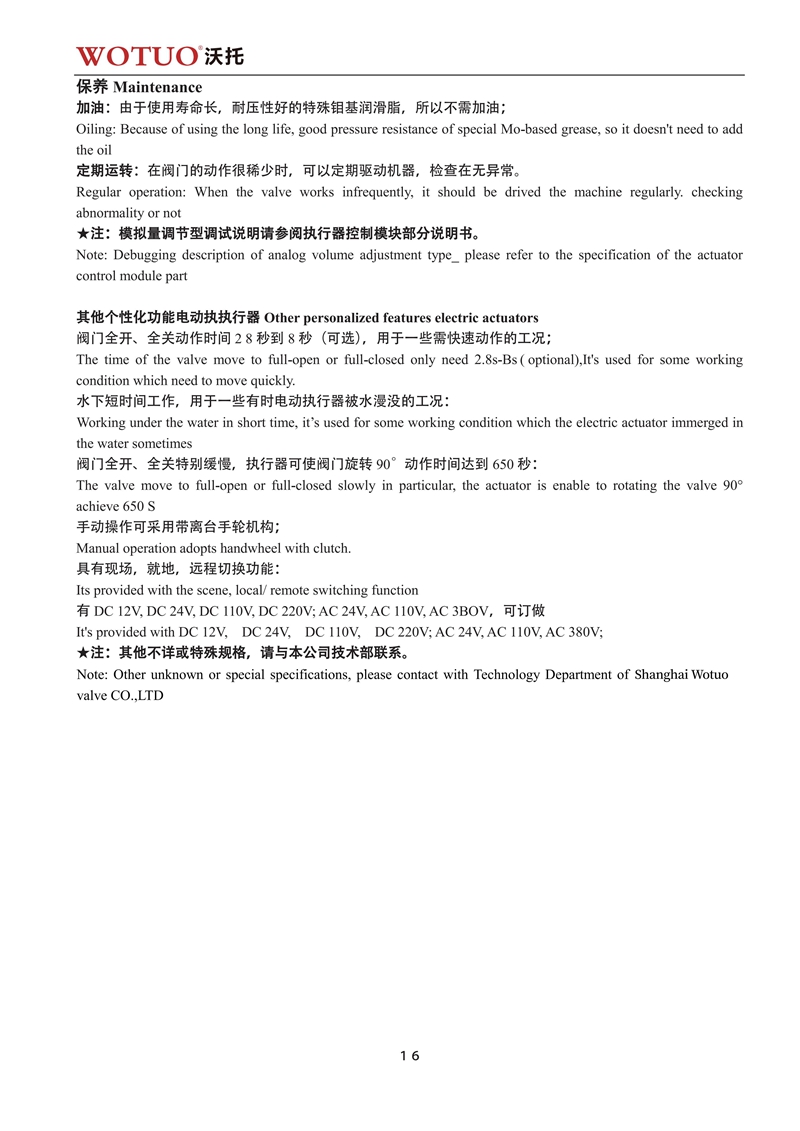

维护与保养

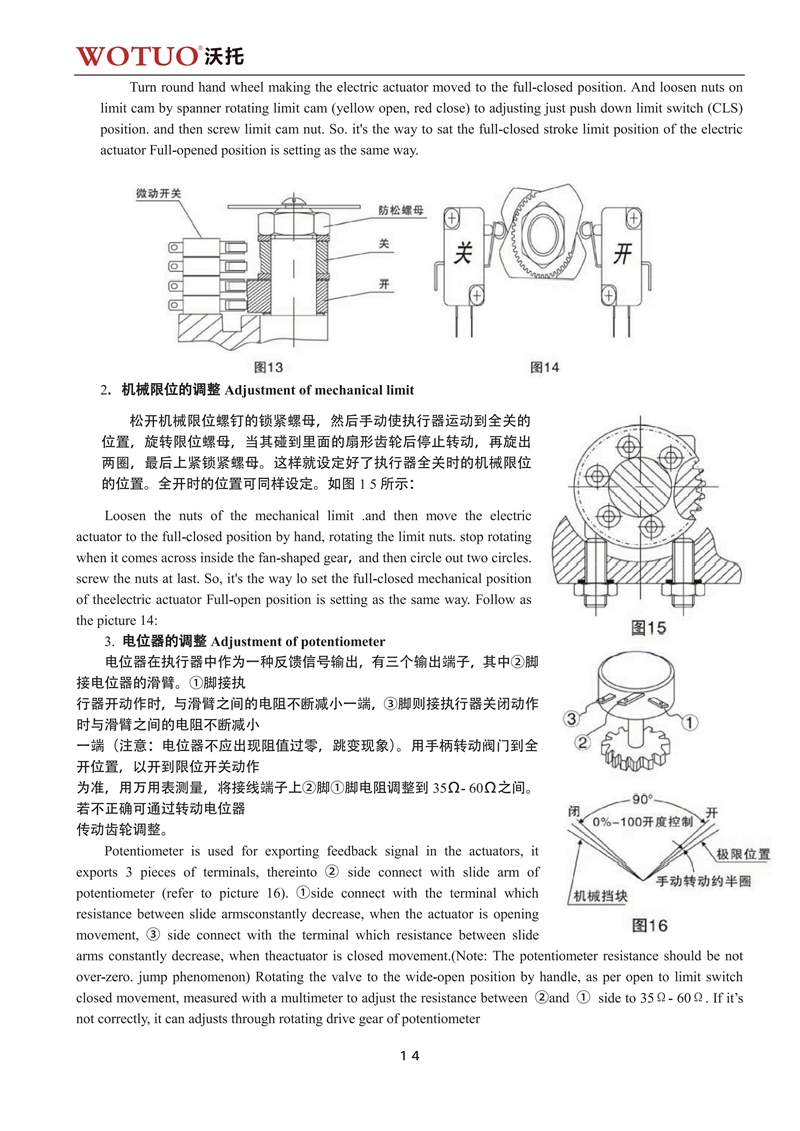

电动蝶阀需定期检查外观、蝶阀座封面和轴承的密封情况，并清除灰尘和杂物。应检查电动执行器的电源接线、电动驱动装置的运行状态，以及电机、减速机、传感器等部件的运行状态。同时需检查控制电缆、油封和轴承的润滑情况、阀体渗漏，清除阀体内部异物，并检查连接螺栓、阀盘状态和阀杆状态。

应用领域

该阀门被广泛用于介质温度≤425℃的治金、电力、石油化工、以及给排水和市政建设等工业管道上，作调节流量和载断流体使用。其适用介质包括水、油、蒸汽、气体、粉体、液体等。在石油、化工、电力、环保、水利、供热、给排水、工业、机械等领域均有广泛应用。
