三通气动球阀在冷却系统中使用的设计要点

三通气动球阀流冷却系统的重要配件，冷却系统必须随时快速改变冷却水的供水量， 其供水量的快速变换是通过电子计算机控制三通气动球阀快速换向来实现的。因此， 三通气动球阀必须具备下面两个特性：

（1） 响应速度快， 要求在1～2s 内完成换向动作以适应电子计算机自动控制的要求。

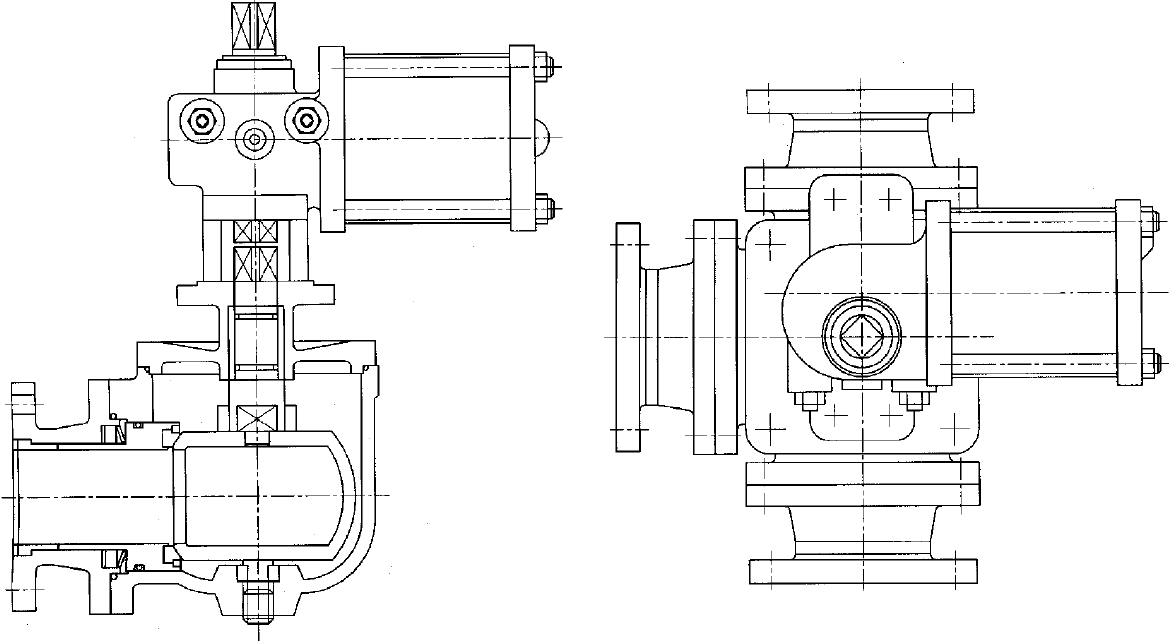

（2） 为稳定系统水压，不出现波动和水锤现象， 供总管的供水量必须保持不变， 当不需要冷却时， 供水总管的水须经三通气动球阀将水引向地沟中去。故三通气动球阀不能泄漏， 也不能作节流使用。球阀结构如下：

三通球阀的设计好后，可从以下几个方面进行评估，可以更好的优化方案和提高产品质量；

试制的FQ648F－10 DN80三通气动球阀， 经检查试验， 结果表明， 其产品能达到设计要求，本球阀的某些方面赶上或超过国外水平， 现分述如下：

1） 常温水的层流冷却系统上， 本设计球阀公称压力pg＝1．0MPa， 工作温度t＜60℃， 其压力等级和工作温度都达到国外产品水平。

2） 本设计在气动执行机构、曲柄连杆的结构上有所创新， 缩短了安装、拆卸时间， 方便维修。

3） 结合国情， 选用机械性能较好的廉价材料，QT450－10 为阀体和阀盖材料， 保证了阀门的强度。

4） 加工精度及其它方面也达到指标。

与其他阀门相比有以下特点：

1） 响应速度快，换向一次时间tmax＜2s。这是控制冷却设备的一个重要参数， 是其它阀门难达到的。

2） 能自动补偿，球阀有一定程度的磨损时， 仍能保持其密封性能， 延长球阀使用寿命。

3） 既能手动，又能气动，扩大了使用性能。

4） 调整和定位准确、方便，可保证球阀使用范围。

5） 可实现远距离自动控制，可满足电子计算机自动操作的需要。

6） 结构先进，外形尺寸小，重量轻。
