不锈钢气动球阀是一种转角为90度的旋转类控制阀。它由气动活塞式执行机构和O型阀芯球阀组成,阀芯采用圆柱型通孔球体,以密封材质分有软密封和硬密封两种。
不锈钢气动球阀以压缩空气为动力源,接受集散控制系统(DCS),可编程控制器(PLC)等开关信号,通过电磁阀可实现对阀门快速位式控制。
不锈钢气动球阀采用直通型铸造阀体,球面经特殊工艺加工和硬化处理,使其表面平滑耐磨,具有寿命长、结构紧凑、动作可靠、流通能力大、流阻系数小、安装方便及良好的切断功能和克服较大压差等特点。产品广泛用于造纸、石化、冶金、航天、食品、医药、水处理等行业,特别适用于高黏度和含有纤维介质的工艺控制。
气动活塞式执行机构可分为单作用和双作用两种。双作用气动执行机构在使用过程中失气时,阀门保持于失气时位置,以确保继续生产。单作用在失电或失气时,阀门处于原始极限位置(全开或全关),以确保生产过程处于安全位置。
一、不锈钢气动球阀技术规范
设计依据 |
GB标准 |
ANSI标准 |
设计标准 |
GB12237 |
ANSI B16.34 |
结构长度 |
GB12221 |
ANSI B16.5 |
连接法兰尺寸 |
GB/9113、JB/T79 |
API 598 |
试验和检验 |
JB/T9002 |
二、不锈钢气动球阀技术参数
公称通径mm |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
额定流量系数KV |
21 |
38 |
72 |
112 |
170 |
275 |
380 |
512 |
941 |
1450 |
2220 |
3590 |
5130 |
7360 |
|
公称压力MPa |
1.6、2.5、4.0、6.4 |
||||||||||||||
额定行程 |
90° |
||||||||||||||
固有流量特性 |
快开特性 |
||||||||||||||
阀体材质 |
ZG230~450、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti |
||||||||||||||
阀座材质 |
软密封:PTFE、PPL;硬密封:不锈钢 |
||||||||||||||
阀芯材质 |
ZG230~450、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti |
||||||||||||||
介质温度℃ |
-40~+150、-40~+350 |
||||||||||||||
气源压力MPa |
0.4~0.6 |
||||||||||||||
电磁阀 |
电源电压 |
AC220V、DC24V |
|||||||||||||
防爆等级 |
普通型、隔爆型mⅡT5 (d ⅡCT4)、本安型 |
||||||||||||||
连接形式 |
GB9113-2000(JB/T79-94) |
||||||||||||||
泄漏量 |
软密封:Ⅵ级、硬密封:Ⅳ级 |
||||||||||||||
执行器接口 |
G1/8”、NAMUR1/4” |
注:DN200以下为浮动球,DN250及以上为固定球。可为用户制造ANSI、JIS等标准连接法兰
可配附件
开关型:电磁阀、手轮机构、限位开关回讯器、空气过滤减压器等。
调节型:电气阀门定位器,空气过滤器,减压器等。
三、不锈钢气动球阀执行器转扭及动作时间
执行器型号RD/RC |
0030 |
0060 |
0100 |
0150 |
0220 |
0300 |
0450 |
0600 |
0900 |
1200 |
2000 |
3000 |
||
执行器缸径 |
63 |
75 |
88 |
100 |
115 |
125 |
145 |
160 |
180 |
200 |
240 |
265 |
||
扭 矩 |
4bar气源 |
23.5 |
46.5 |
73.2 |
106 |
172 |
221 |
348 |
453 |
612 |
850 |
1496 |
2156 |
|
5bar气源 |
29.3 |
58.2 |
91.5 |
133 |
215 |
277 |
434 |
567 |
765 |
1063 |
1870 |
2695 |
||
开 关 时 间 |
开向 |
双作用 |
0.3 |
0.3 |
0.4 |
0.5 |
0.7 |
0.9 |
1.2 |
1.5 |
2.0 |
2.7 |
3.5 |
4.0 |
单作用 |
0.3 |
0.4 |
0.5 |
0.7 |
0.9 |
1.2 |
1.5 |
1.8 |
2.4 |
3.5 |
4.1 |
4.5 |
||
关向 |
双作用 |
0.3 |
0.4 |
0.5 |
0.6 |
0.8 |
1.1 |
1.4 |
1.7 |
2.2 |
3.2 |
4.0 |
4.5 |
|
单作用 |
0.4 |
0.5 |
0.6 |
0.9 |
1.1 |
1.4 |
1.8 |
2.1 |
2.8 |
4.0 |
4.6 |
5.0 |

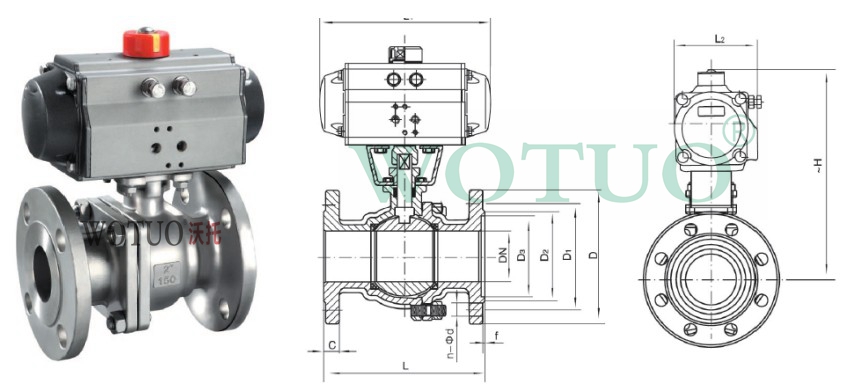

四、不锈钢气动球阀结构结构尺寸示意图
五、不锈钢气动球阀结构尺寸OVQ641(F、N、P)-16(1.6MPa)
公称 通径 |
外形尺寸(参考值) |
连接法兰尺寸(固定值) |
|||||||||
L |
L1 |
L2 |
H |
D |
D1 |
D2 |
C |
f |
n-Φd |
||
15 |
130 |
130 |
140.5 |
70.5 |
185/191 |
95 |
65 |
46 |
14 |
2 |
4-Φ14 |
20 |
140 |
140 |
140.5 |
70.5 |
191/197 |
105 |
75 |
56 |
16 |
2 |
4-Φ14 |
25 |
150 |
150 |
140.5 |
70.5 |
193/227 |
115 |
85 |
65 |
16 |
2 |
4-Φ14 |
32 |
165 |
165 |
158.5 |
83 |
212/240 |
140 |
100 |
76 |
18 |
3 |
4-Φ18 |
40 |
165 |
180 |
210.5 |
94.5 |
217/255 |
150 |
110 |
84 |
18 |
3 |
4-Φ18 |
50 |
203 |
200 |
247.5 |
106.3 |
260/286 |
165 |
125 |
99 |
20 |
3 |
4-Φ18 |
65 |
222 |
220 |
268.5 |
123 |
293/309 |
185 |
145 |
118 |
20 |
3 |
4-Φ18 |
80 |
241 |
250 |
315 |
141 |
323/349 |
200 |
160 |
132 |
20 |
3 |
8-Φ18 |
100 |
305 |
280 |
345 |
151.5 |
382/439 |
220 |
180 |
156 |
22 |
3 |
8-Φ18 |
125 |
356 |
320 |
408.5 |
171.5 |
468/534 |
250 |
210 |
184 |
22 |
3 |
8-Φ18 |
150 |
394 |
360 |
487 |
204 |
510/582 |
285 |
240 |
211 |
24 |
3 |
8-Φ22 |
200 |
457 |
400 |
543 |
222 |
655/702 |
340 |
295 |
266 |
24 |
3 |
12-Φ22 |
注:上表中L尺寸中左边为配用国标带ISO5211平台球阀尺寸,右边为配不带平台球阀尺寸。
六、不锈钢气动球阀结构尺寸 OVQ641(F、N、P)-PN25(2.5MPa)
公称 通径 |
外形尺寸(参考值) |
连接法兰尺寸(固定值) |
|||||||||
L |
L1 |
L2 |
H |
D |
D1 |
D2 |
C |
f |
n-Φd |
||
15 |
130 |
130 |
140.5 |
70.5 |
185/191 |
95 |
65 |
46 |
14 |
2 |
4-Φ14 |
20 |
130 |
140 |
140.5 |
70.5 |
191/197 |
105 |
75 |
56 |
16 |
2 |
4-Φ14 |
25 |
140 |
150 |
158.5 |
83 |
199/227 |
115 |
85 |
65 |
16 |
3 |
4-Φ14 |
32 |
165 |
165 |
210.5 |
94.5 |
212/250 |
140 |
100 |
76 |
18 |
3 |
4-Φ18 |
40 |
165 |
180 |
247.5 |
106.3 |
245/255 |
150 |
110 |
84 |
18 |
3 |
4-Φ18 |
50 |
203 |
200 |
268.5 |
123 |
270/286 |
165 |
125 |
99 |
20 |
3 |
4-Φ18 |
65 |
241 |
220 |
315 |
141 |
309/330 |
185 |
145 |
118 |
22 |
3 |
8-Φ18 |
80 |
283 |
250 |
345 |
151.5 |
344/349 |
200 |
160 |
132 |
24 |
3 |
8-Φ18 |
100 |
305 |
280 |
408.5 |
171.5 |
421/438 |
235 |
190 |
156 |
24 |
3 |
8-Φ22 |
125 |
381 |
320 |
487 |
204 |
485/534 |
270 |
220 |
184 |
26 |
3 |
8-Φ26 |
150 |
403 |
360 |
543 |
222 |
559/582 |
300 |
250 |
211 |
28 |
3 |
8-Φ26 |
200 |
502 |
400 |
728 |
329.5 |
655/702 |
360 |
310 |
274 |
30 |
3 |
12-Φ26 |
七、不锈钢气动球阀结构尺寸 OVQ641(F、N、P)-PN40(4.0MPa)
公称 通径 |
外形尺寸(参考值) |
连接法兰尺寸(固定值) |
|||||||||
L |
L1 |
L2 |
H |
D |
D1 |
D2 |
C |
f |
n-Φd |
||
15 |
130 |
130 |
140.5 |
70.5 |
185/191 |
95 |
65 |
46 |
14 |
2 |
4-Φ14 |
20 |
130 |
140 |
158.5 |
83 |
197/225 |
105 |
75 |
56 |
16 |
2 |
4-Φ14 |
25 |
140 |
150 |
210.5 |
94.5 |
199/227 |
115 |
85 |
65 |
16 |
3 |
4-Φ14 |
32 |
165 |
180 |
247.5 |
106.3 |
240/266 |
140 |
100 |
76 |
18 |
3 |
4-Φ18 |
40 |
165 |
200 |
268.5 |
123 |
255/271 |
150 |
110 |
84 |
18 |
3 |
4-Φ18 |
50 |
203 |
220 |
315 |
141 |
286/307 |
165 |
125 |
99 |
20 |
3 |
4-Φ18 |
65 |
241 |
250 |
345 |
151.5 |
330/335 |
185 |
145 |
118 |
22 |
3 |
8-Φ18 |
80 |
283 |
280 |
408.5 |
171.5 |
349/383 |
200 |
160 |
132 |
24 |
4 |
8-Φ18 |
100 |
305 |
320 |
487 |
204 |
421/487 |
235 |
190 |
156 |
24 |
4 |
8-Φ22 |
125 |
381 |
400 |
543 |
222 |
485/557 |
270 |
220 |
184 |
26 |
4 |
8-Φ26 |
150 |
403 |
400 |
728 |
329.5 |
582/629 |
300 |
250 |
211 |
28 |
4 |
8-Φ26 |
200 |
502 |
550 |
728 |
329.5 |
702/750 |
375 |
320 |
284 |
34 |
5 |
12-Φ30 |
注:系列球阀结构长度及连接法兰尺寸可根据JB/T79标准或按用户要求制造;根据不同阀门扭矩、使用介质适配的执行器型号可能有所不同,相关尺寸随之变化。
上表中L尺寸中左边为配用国标带ISO5211平台球阀尺寸,右边为配不带平台球阀尺寸。
