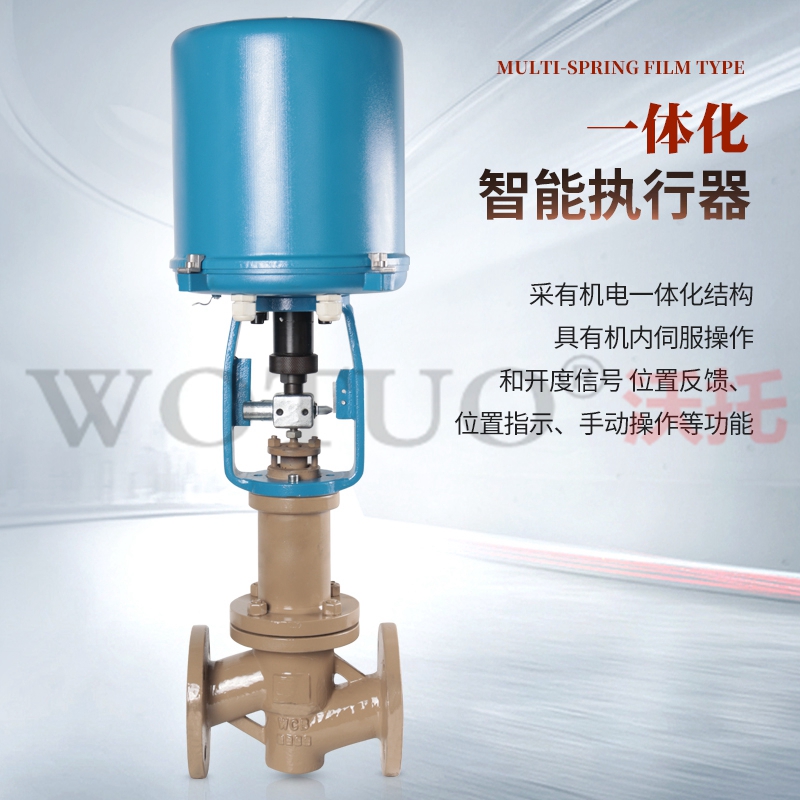

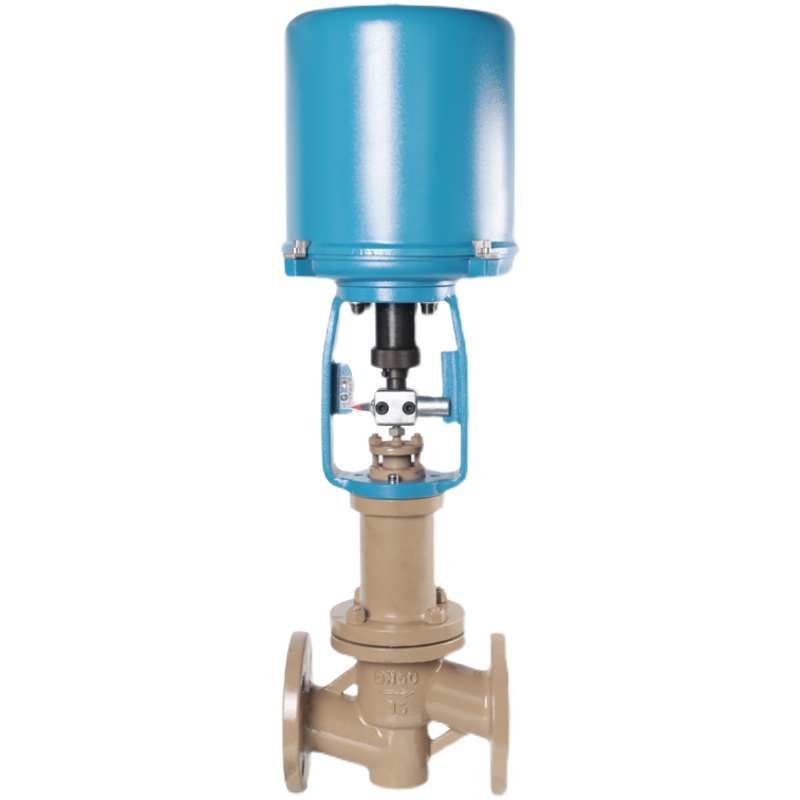

电动衬氟调节阀

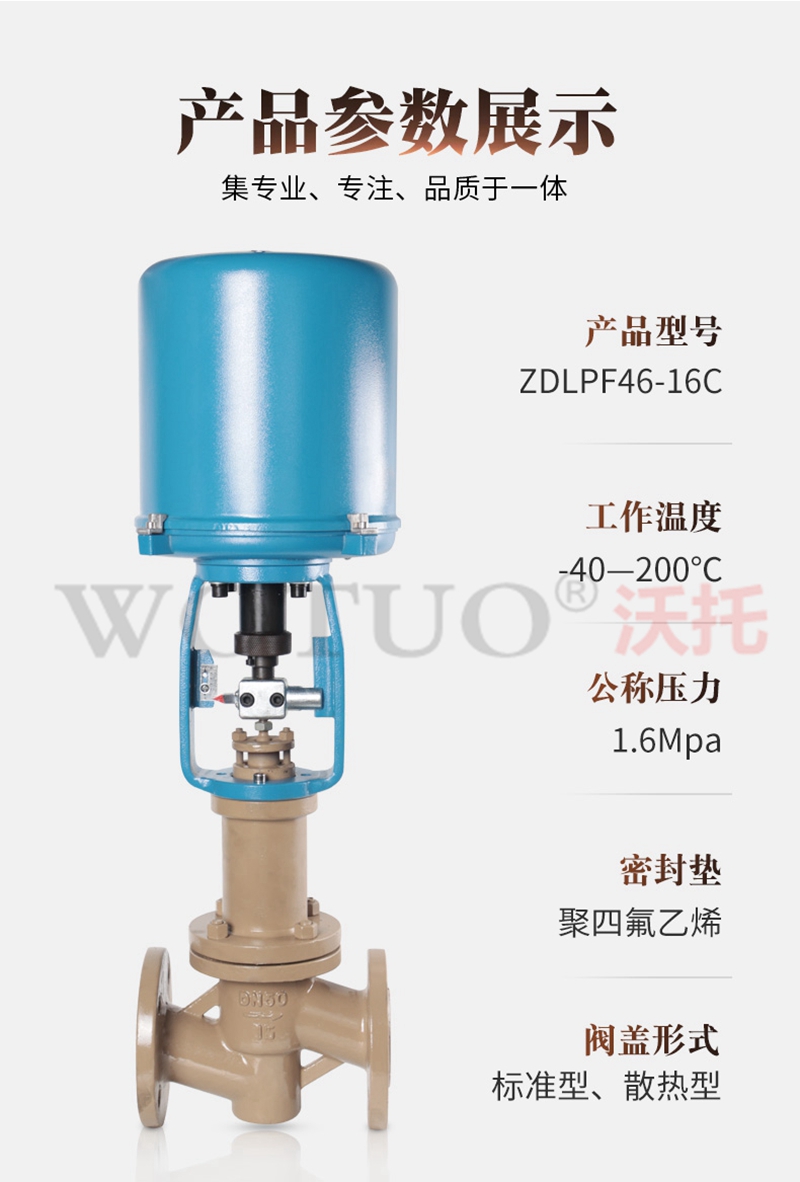

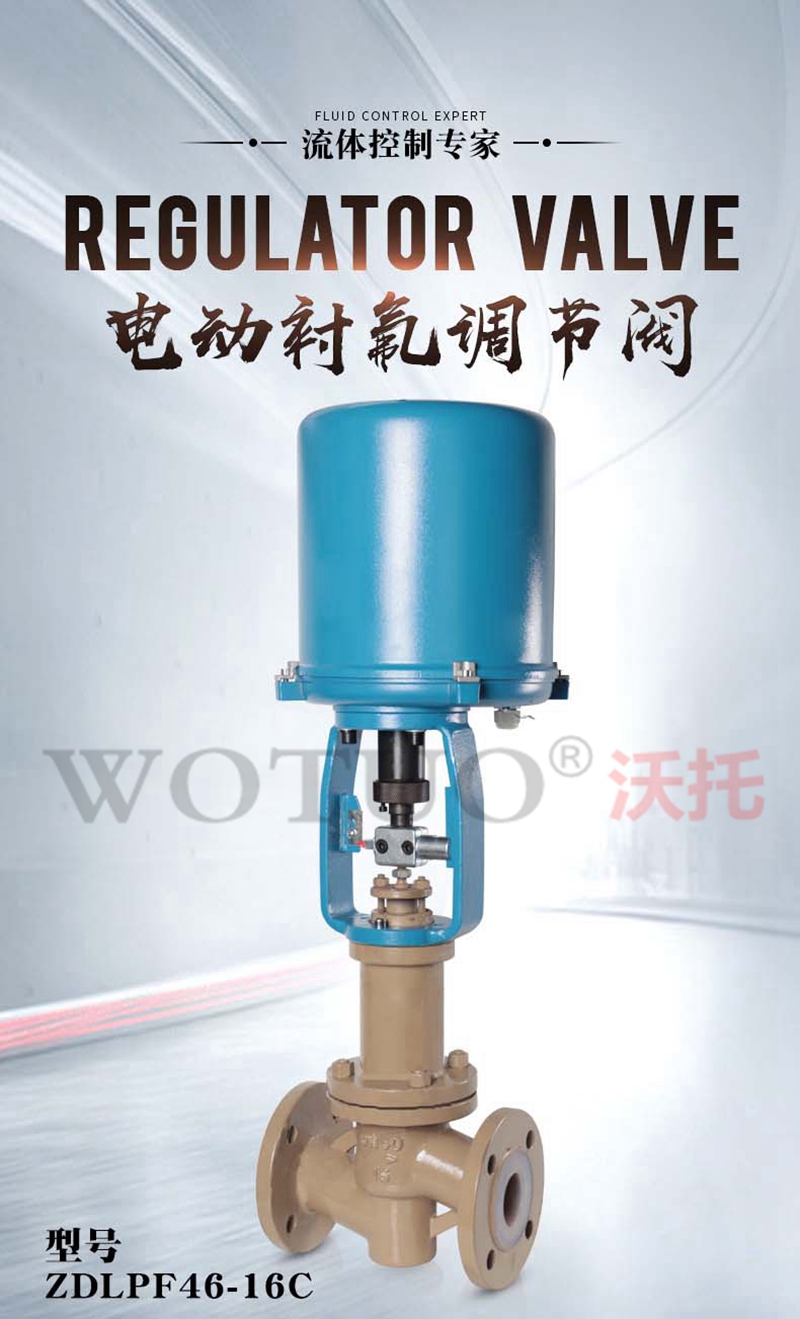

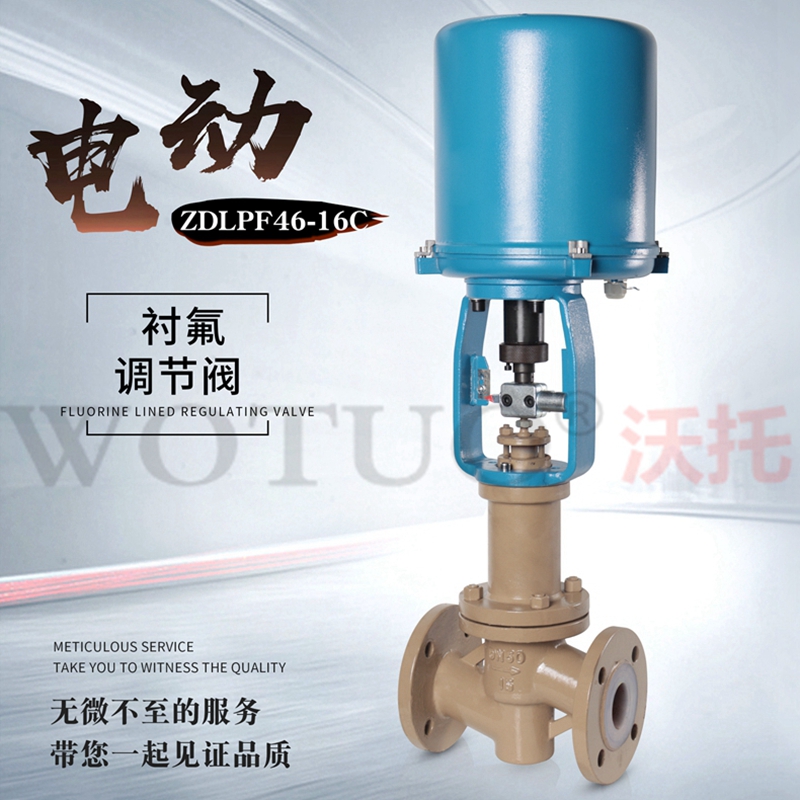

  • 型   号:ZDLPF46-16c
  • 类   别:电动调节阀
  • 材   质:DN15~300
  • 压   力:上海

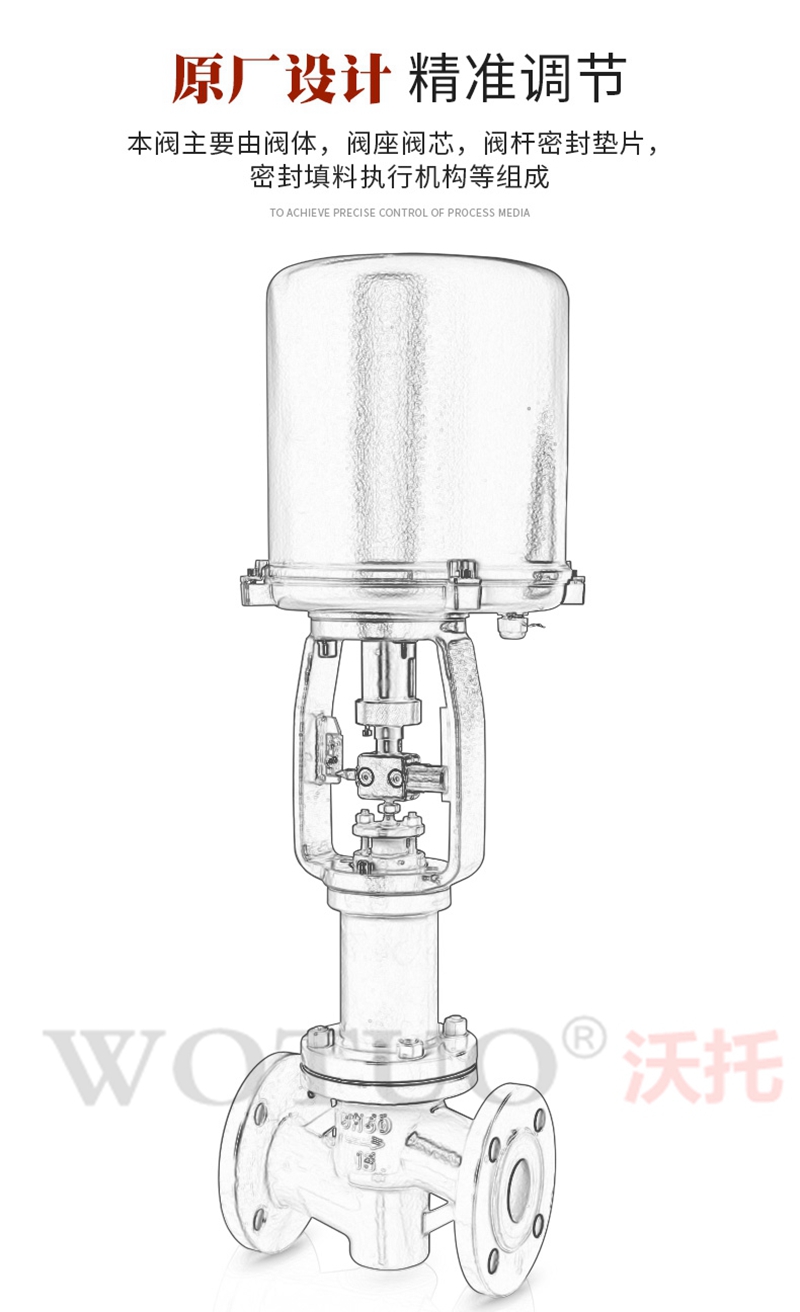

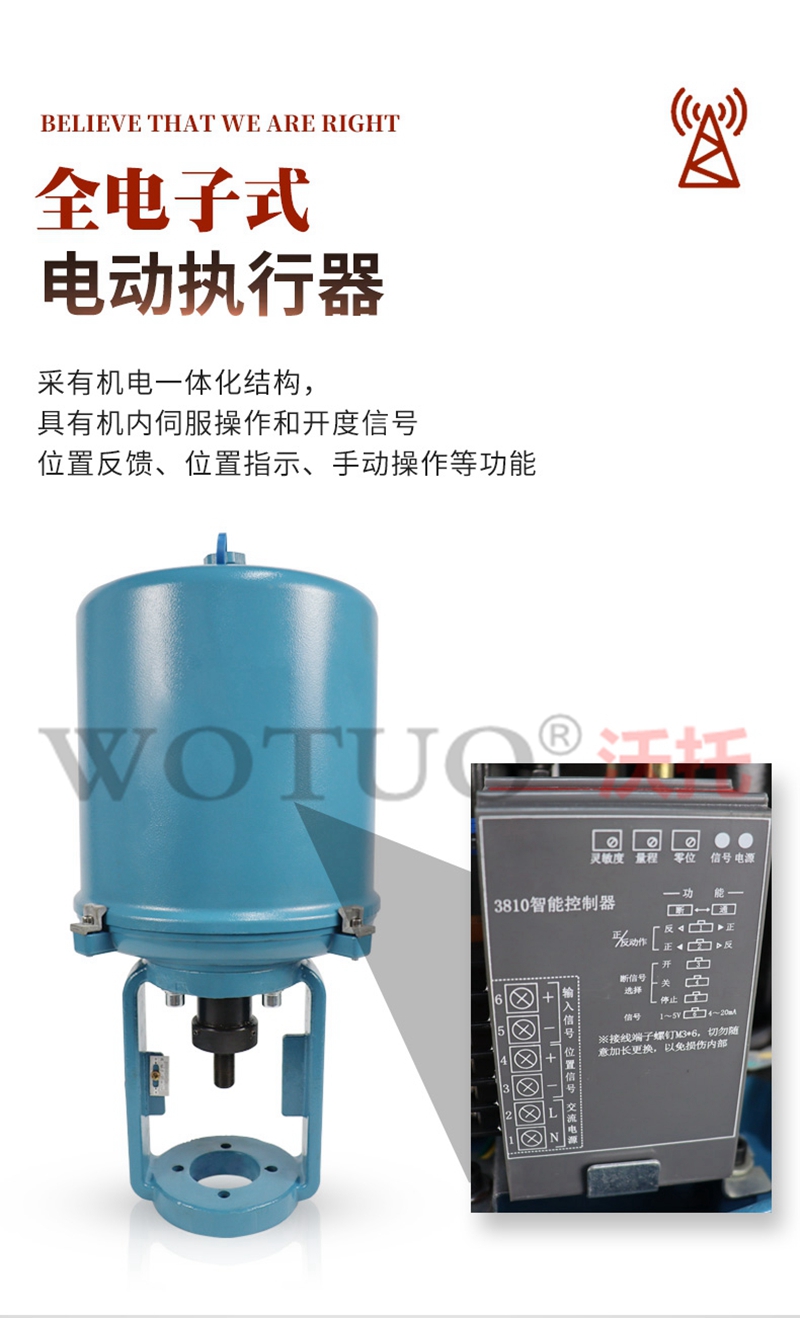

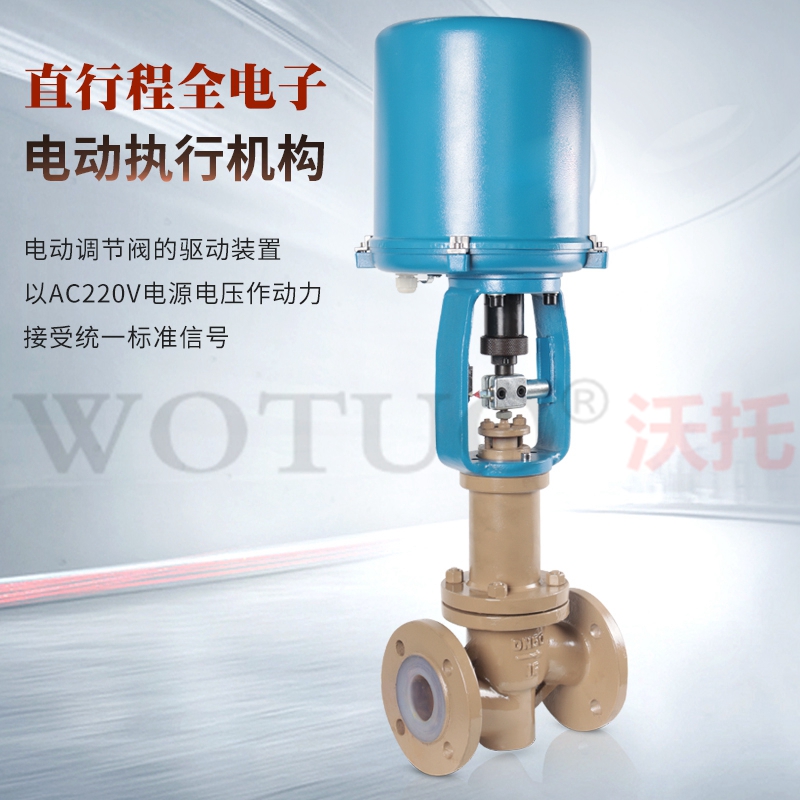

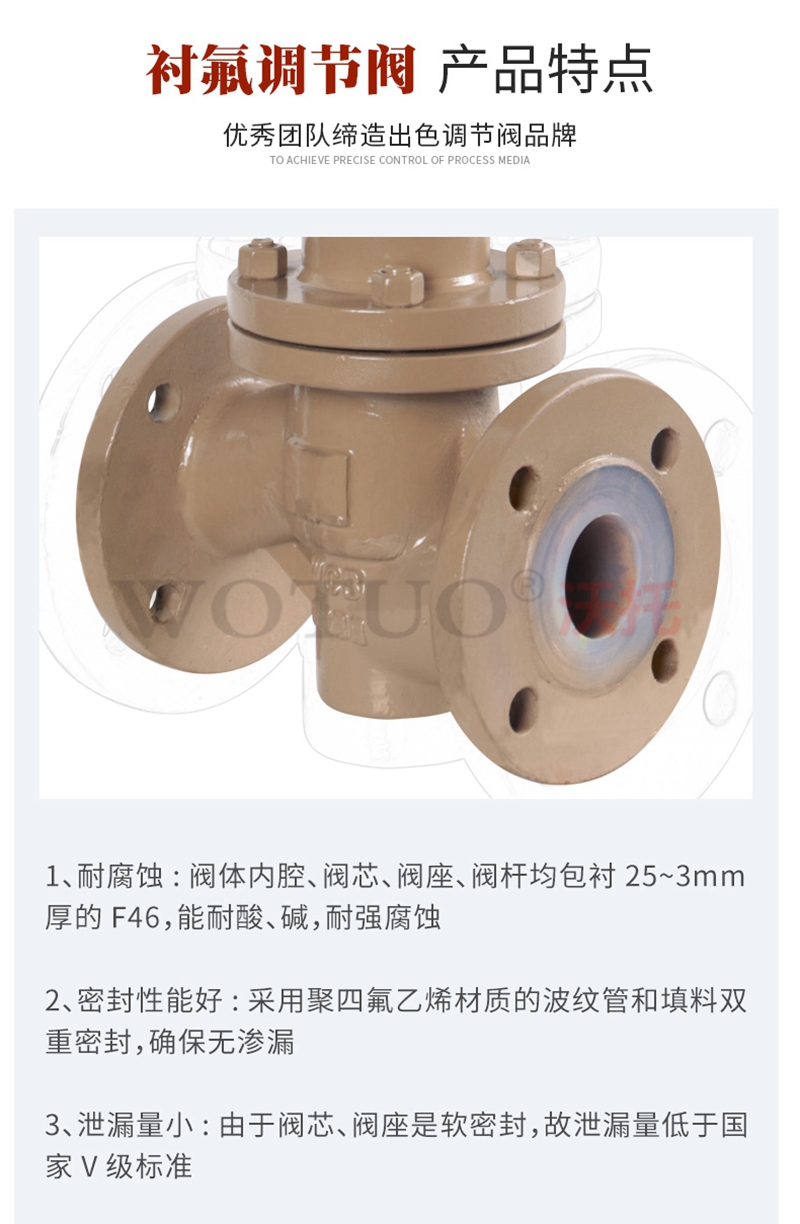

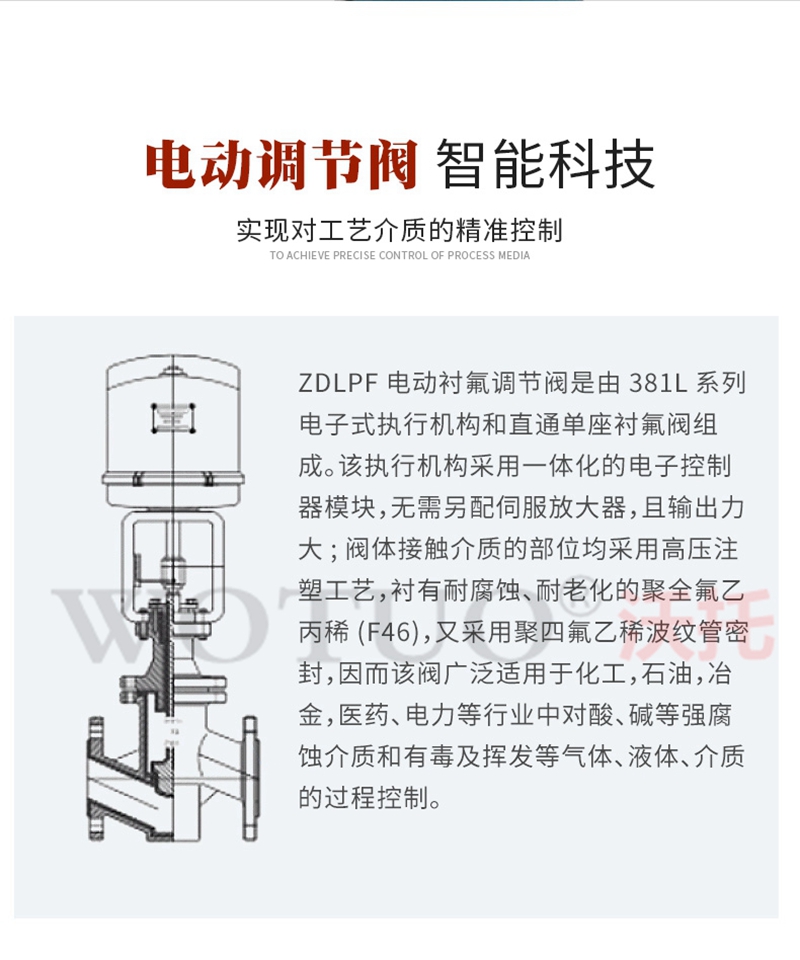

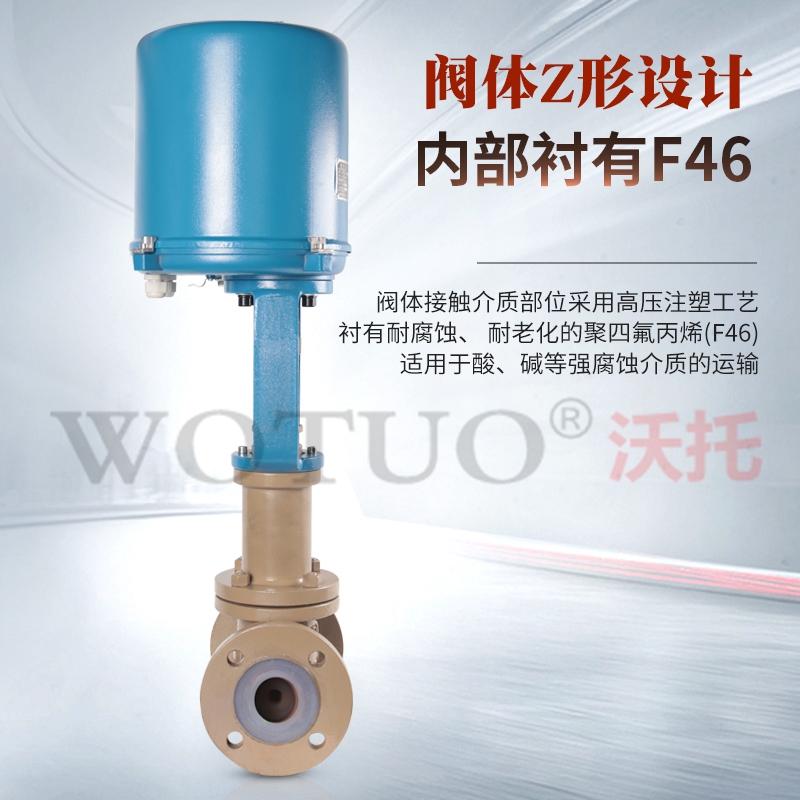

电动衬氟调节阀是由381L系列电子式执行机构和直通单座衬氟阀组成;该执行机构采用一体化的电子控制器模块,无需另配伺服放大器,且输出力大;阀体接触介质的部位均采用高压注塑工艺,衬有耐腐蚀、耐老化的聚全氟乙丙稀(F46),又采用聚四氟乙稀波纹管密封,电动衬氟调节阀适用于化工,石油,冶金,医药、电力等行业中对酸、碱等强腐蚀介质和有毒及挥发等气体、液体、介质的过程控制。

分享到:

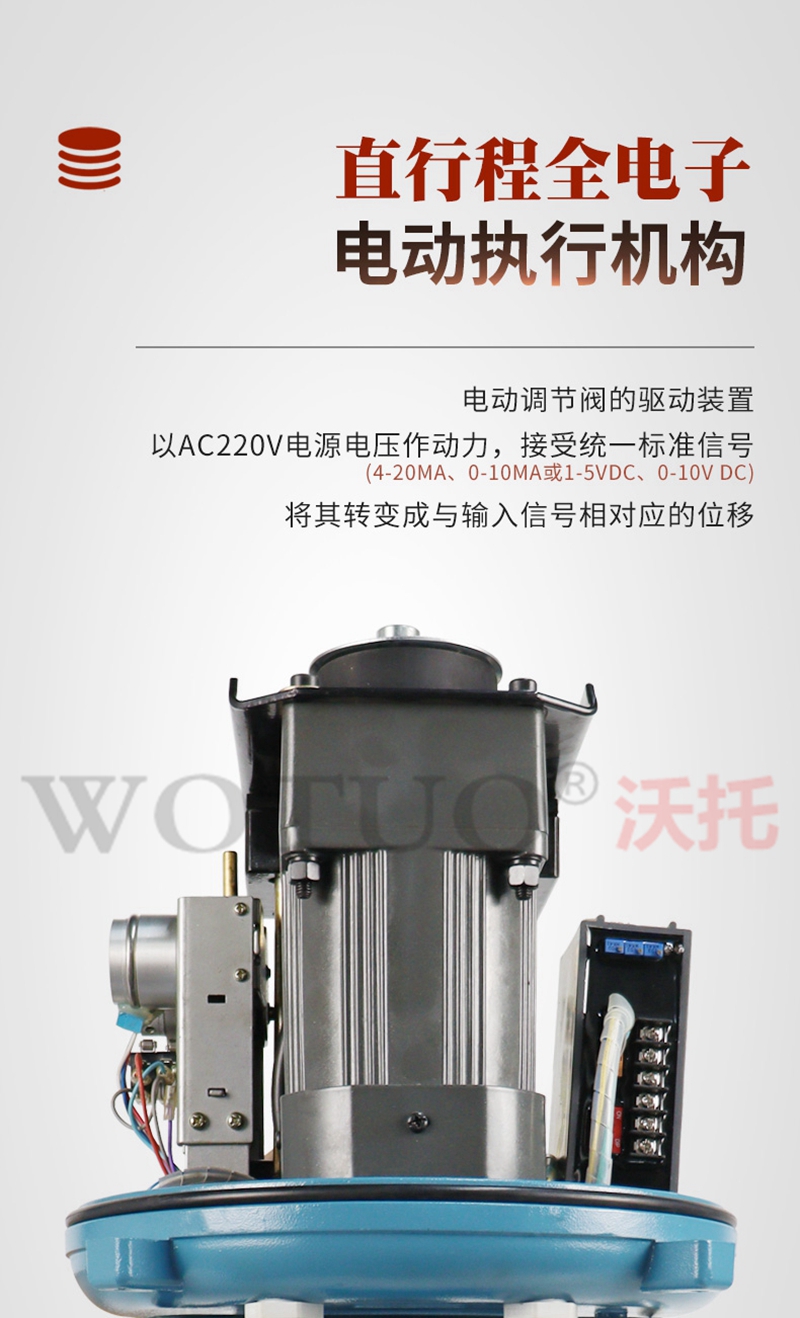

电动衬氟调节阀由低流阻直通衬聚四氟乙烯的单座阀,或与低流阻陈四氟套筒阀配用威盾3系列直行程电动执行机构组成,电动执行机构内有伺服放大器,无需另配用伺服放大器,有输入控制信号(4-20mADC1-5VDC)及单相电源即可控制运转,阀体全衬四氟,耐强酸碱,耐腐蚀,实现对强酸碱腐蚀性介质的压力、流量、温度、液位等参数的调节。广泛应用于电力、石油、化工、冶金、环保、轻工、教学和科研设备等行业的工业过程自动控制系统中。

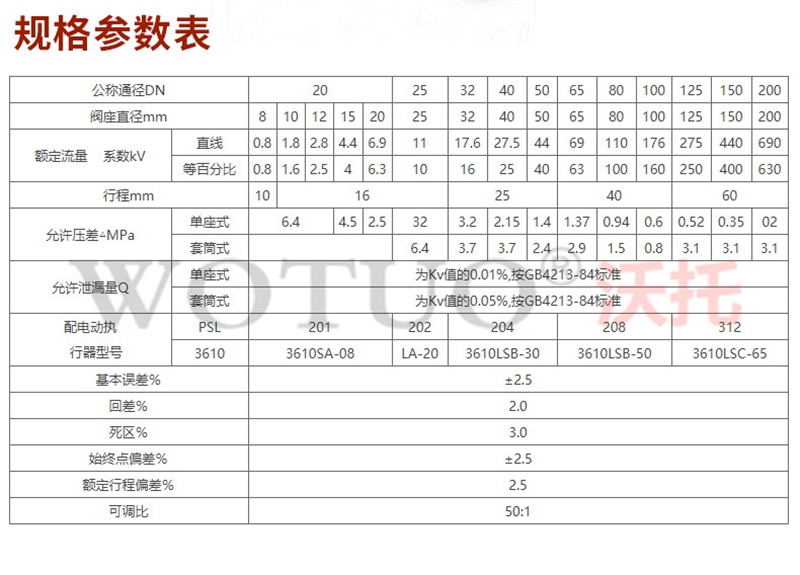

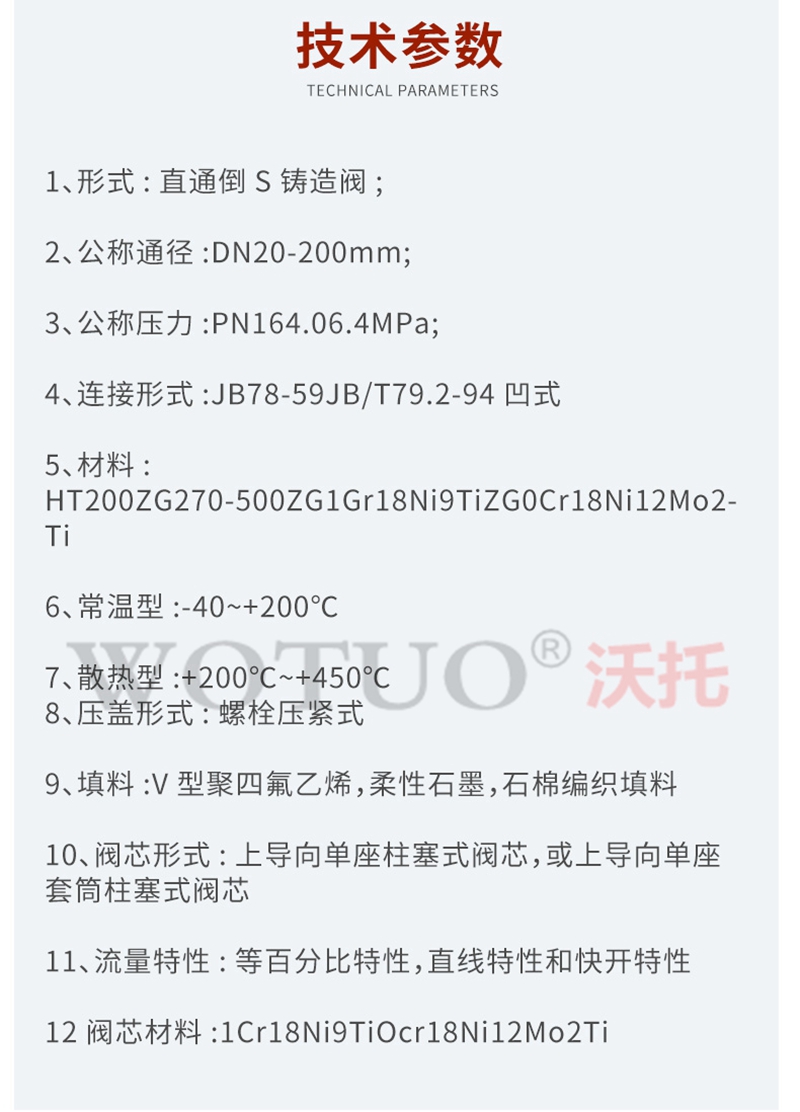

二、电动衬氟调节阀主要技术参数

公称通径(DN)

20

25

32

40

50

65

80

100

150

阀座直径(dn)

20

25

32

40

50

65

80

100

150

额定流量系数(KV)

5.0

8

12

20

32

50

70

100

240

允许压差(MPa)

3.8

3.2

3.0

2.0

1.8

1.5

1.4

1.0

0.6

公称压力(MPa)

1.62.54.06.4

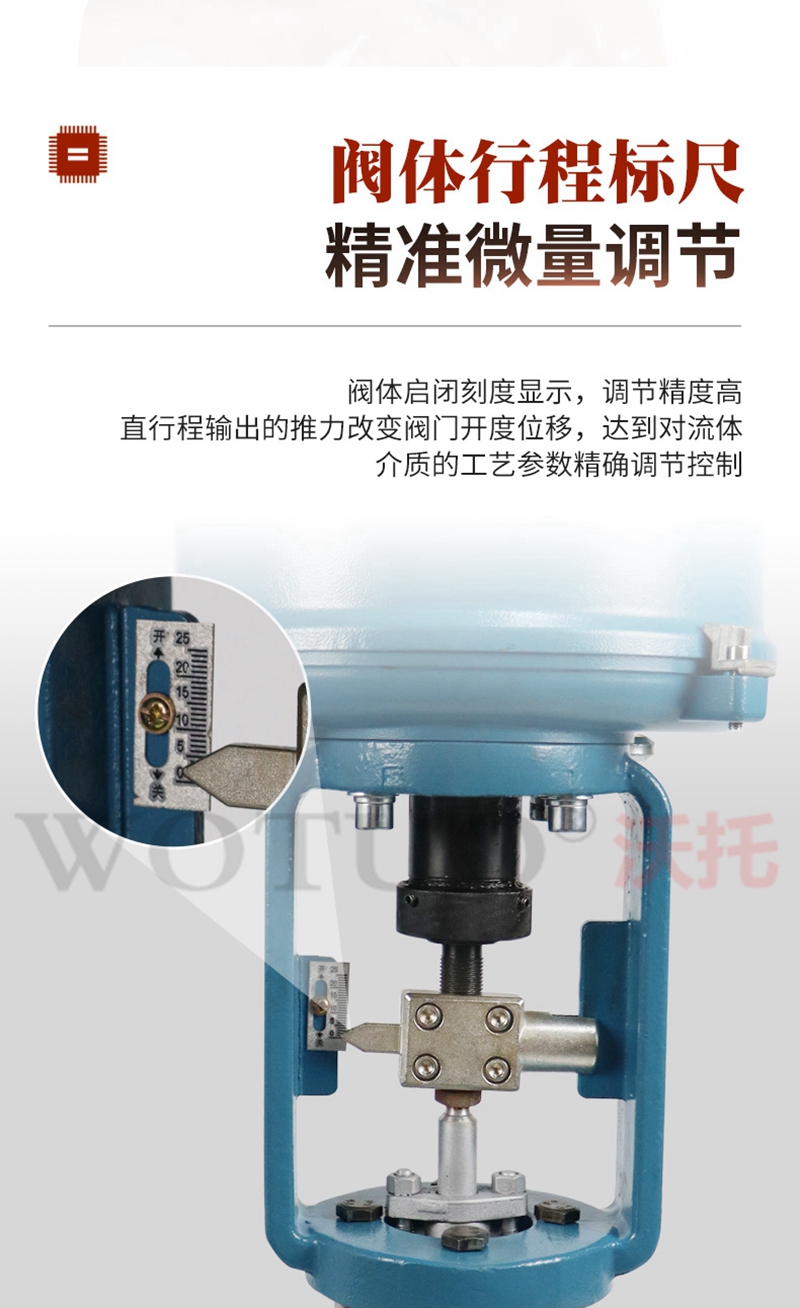

额定行程(mm)

16

25

40

60

阀芯形式

单座柱塞式衬氟阀芯

流量特性

快开特性

配置执行器类别

威盾3810系列、PSL系列等电动执行器

执行器参数

电源电压:220V、输入信号:4-20mA1-5V·DC、输出信号:4-20mA·DC

防护等级:相当IP65、隔爆标志:ExdBT4(ExdBT6特殊定制)、手操功能:手柄

环境温度:-25+70℃、环境湿度:≤95%

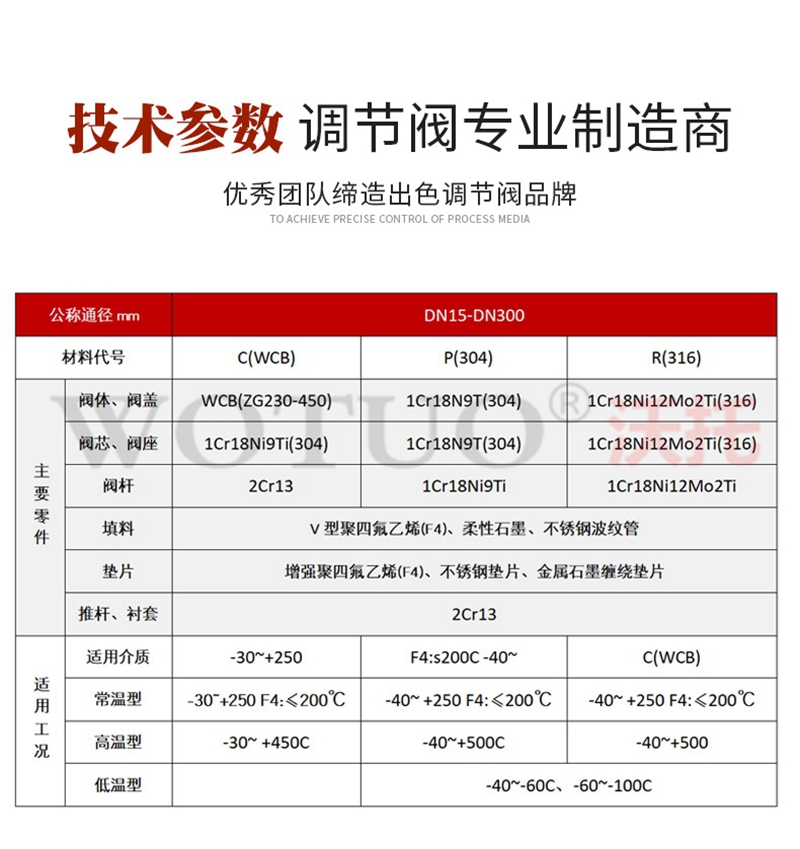

三、电动衬氟调节阀主要零件材料

阀体、阀盖

ZG230-450F46

阀座、阀芯

304F46

阀杆

304F46

导向套

304F46

波纹管

不锈钢+F46

四、电动衬氟调节阀主要性能指标

项目

指标值

基本误差%

V3810L±2.5 PSL±1.0

回差%

381L ±2.0 PSL±1.0

死区%

1.0

始终点偏差%

电开

始点±2.5

终点±2.5

始点±2.5

终点±2.5

电关

始点

±2.5

终点

±2.5

额定行程偏差%

≤2.5

泄露量L/h

0.01%×阀额定容量

可调范围R

301
