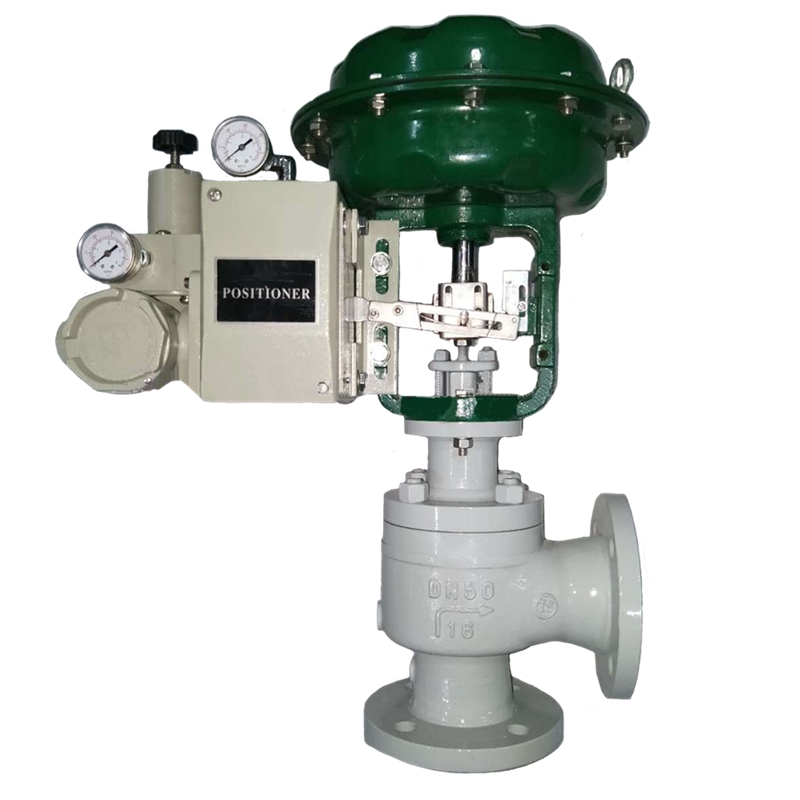

气动薄膜角式单座调节阀

  • 型   号：ZJHS-16C
  • 类   别：气动调节阀
  • 材   质：DN15～DN300mm
  • 压   力：上海

气动薄膜角式单座调节阀是采用顶部导向结构，由多弹簧气动薄膜执行机构和角式调节阀阀体组成；气动角式调节阀具有结构紧凑、重量轻、动作灵敏、流体通道呈流线型、压降损失小、阀容量大、流量特性精确、拆装方便等优点。

分享到：

 ZJHS气动薄膜角式单座调节阀是采用顶部导向结构，由多弹簧气动薄膜执行机构和角式调节阀阀体组成。气动角型调节阀具有结构紧凑、重量轻、动作灵敏、流体通道呈流线型、压降损失小、阀容量大、流量特性精确、拆装方便等优点。气动薄膜角式单座调节阀配用电-气阀门定位或气动阀门定位器，可实现对工艺管路流体介质的自动调节控制。气动角式高压调节阀具有体积小、重量轻、阀芯采用顶导向结构，流路简单、阻力小、易于冲洗的特点。气动薄膜角式单座调节阀广泛应用于精确控制气体、液体等介质，工艺参数如压力、流量、温度、液位保持在给定值。气动角式高压调节阀特别适用于允许泄露量小阀前阀后压差不大的高粘度、含有悬浮物和颗粒状物质的的调节，可避免结焦、堵塞，便于自净与清洗的场合 。

气动薄膜角式单座调节阀阀体

形      式

角式单座铸造球型阀

公称通径

20、32、40、50、65、80、100、1 25、150、200mm

公称压力

PN16、40、64bar

法兰标准

JB/T79.1-94、79.2-94等

材      料

铸钢( ZG230450)、不锈钢（ZGICr18Ni9Ti、ZGICr18Ni12M02Ti）等

上  阀  盖

标准型：-17-230℃  散热型：230-450℃  低温型：-60--196℃  波纹管密封型：-40-350℃

阀盖形式

螺栓压紧式

填      料

V型聚四氟乙烯填料、含浸聚四氰乙烯石棉填料、石棉纺织填料、石墨填料

结构形式

（详见图1-图4）

气动薄膜角式单座调节阀阀内组件

阀芯型式

单座柱塞型阀芯

流量特性

等百分比特性和线性特性

材      料

不锈钢（1Cr18Ni9Ti、1Cr18Ni12M02Ti、17-4PH、9Cr18、316L）、不锈钢堆司太莱合金、钛和耐腐蚀台金等。

气动薄膜角式单座调节阀执行机构

型      式

ZHA/B多弹簧薄膜执行机构

型      号

ZHA/B-22

ZHA/B-23

ZHA/B-34

ZHA/B-45

ZHA/B-56

有效面积cm2

350

350

560

900

1400

行程mm

10、16

25

40

40、60

100

弹簧范围KPa

20-100（标准）、20-60、60-100、40-200、80-240

膜片材料

丁晴橡胶夹尼龙布、乙丙橡胶夹尼龙布

供气压力

140-400KPa

气源接口

RC1/4"

环境温度

-30-70℃

阀作用形式
气关式（B）- 失气时阀位开（FO）；气开式(K)一失气时阀位关(FC)
附件
定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等

气动薄膜角式单座调节阀性能

项        目

不带定位器

带定位器

基本误差%

±5.0

±1.0

回      差%

≤3.0

≤1.0

死      区%

≤3.0

≤0.4

始终点偏差%

气开

始点

土2.5

±1.0

终点

±5.0

±1.0

气关

始点

±5.0

±1.0

终点

土2.5

±1.0

额定行程偏差%

≤2.5

泄漏量1/h

0.01%X阀额定容量

可调范围R

30:1

气动薄膜角式单座调节阀额定流量系数Kv、额定行程

公称通径DN（mm）

20

25

32

40

50

65

80

100

125

150

200

阀座直径DN（mm）

10

12

15

20

25

32

40

50

65

80

100

125

150

200

额定流量系数Kv

1.6

2.5

4

6.3

10

16

25

40

63

100

160

250

400

630

额定行程L（mm）

10

16

25

40

60

配用执行机构型号

ZHA/B-22



ZHA/B-23

ZHA/B-34

ZHA/B-45

气动薄膜角式单座调节阀允许压差

公称通径DN (mm)

20

25

32

40

50

65

80

100

125

150

200

阀座直径DN (mm)

10

12

15

20

25

32

40

50

65

80

100

125

150

200

执行机构

ZHA/B-22

ZHA/B-23

ZHA/B-34

ZHA/B-45

作用
方式

气源压力
(Kpa)

弹簧范围
(Kpa)

允许压差△(bar)

气关

140

20~100

46.4

30.9

19.8

11.1

7.1

4.4

2.8

1.8

1.7

1.1

0.7

0.7

0.5

0.3

250

20~100

64

64

59.4

33.4

21.4

13.1

8.4

5.3

5.1

3.3

2.1

2.2

1.5

0.9

400

40-200

64

64

64

6.4

49.9

30.5

19.5

12.5

11.8

7.8

5

5.1

3.6

2.1

气开

140

20~100

64

61.9

39.6

32.3

14.3

8.7

5.6

3.5

3.4

2.2

1.7

1.5

1.1

0.6

250

40-200

64

64

64

64

64

56.8

36.4

23

22.1

14.3

9.1

9.5

6.6

3.7

400

80-240

64

64

64

6.4

64

64

50.4

31.8

30.6

19.8

12.6

13.2

9.2

5.2

备注：对于波纹管密封调节阀，最大允许压差为10bar，表中数值若小于10bar则不变，若大于10bar则取l0bar。

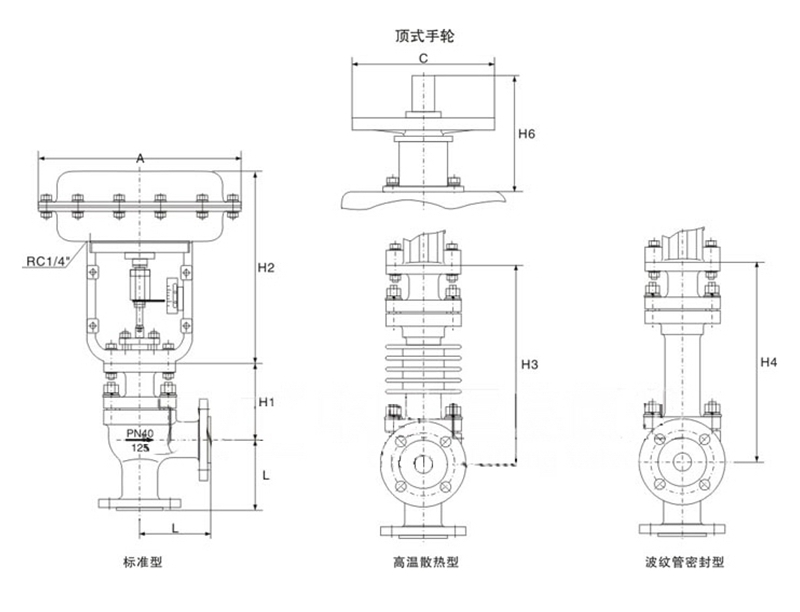

气动薄膜角式单座调节阀外形结构图

气动薄膜角式单座调节阀,气动薄膜角型单座调节阀,气动薄膜角型单座调节阀型号

气动薄膜角式单座调节阀主要外形尺寸

公祢通径

20

25

32

40

50

65

80

100

125

150

200

L

PN16/40

85

95

115

115

130

145

155

175

200

240

300

PN64

100

115

130

130

150

170

190

215

250

275

325

A



285

285

285

285

285

360

360

360

470

470

470

H1

PN16/40

107

107

114

132

137

164

174

189

213

243

298

PN64

119

119

122

140

157

169

179

200

230

250

304

H2



298

298

298

298

298

380

380

380

510

510

510

H3

PN16/40

267

267

282

300

305

402

412

427

474

504

559

PN64

279

279

290

308

315

407

417

438

621

641

695

H4

PN16/40

267

267

282

300

305

402

412

427

604

634

689

PN64

279

279

290

308

315

407

417

438

621

641

695

C



220

220

220

220

220

270

270

270

320

320

320

H6



180

180

180

180

180

236

236

236

310

310

310

重量
(kg)

PN16/40

16

17

19

24

30

48

57

64

100

120

185

PN64

20

21

25

34

42

64

72

83

138

150

225



气动薄膜角式单座调节阀主要外形尺寸

备注：
1、  表中重量为不带附件标准数据，也可安装侧装式手轮。
2、阀门法兰及法兰端面距可按用户指定标准制造，如：ANSI，JIS，DIN标准。

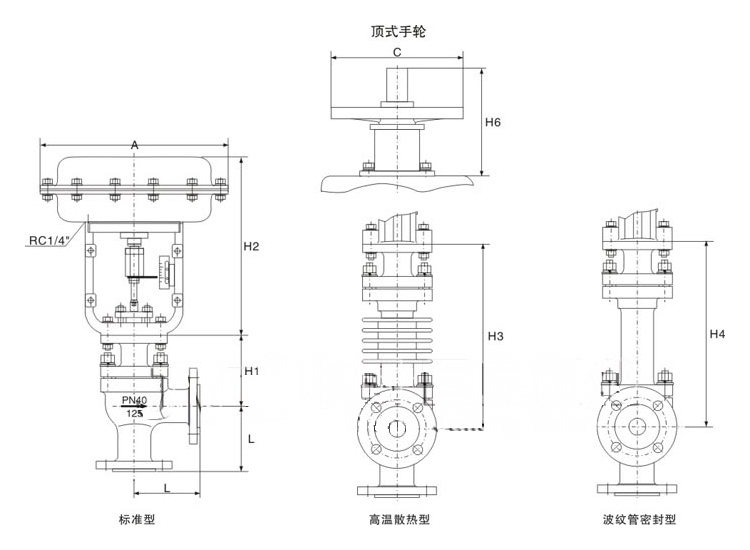

气动薄膜角式单座调节阀外形结构图

 气动薄膜角式单座调节阀,气动薄膜角型单座调节阀,气动薄膜角型单座调节阀型号

气动薄膜角式单座调节阀主要外形尺寸

公祢通径

20

25

32

40

50

65

80

100

125

150

200

L

PN16/40

85

95

115

115

130

145

155

175

200

240

300

PN64

100

115

130

130

150

170

190

215

250

275

325

A



285

285

285

285

285

360

360

360

470

470

470

H1



700

700

700

700

700

700

700

700

700

700

700

H2



298

298

298

298

298

380

380

380

510

510

510

H3



88

88

88

88

88

94

94

94

110

110

110

D1

PN16/40

230

230

250

270

305

342

375

430

490

556

665

PN64

270

270

305

342

375

430

490

556

665

665

765

D2

PN16/40

310

310

335

355

390

430

465

520

585

660

770

PN64

355

355

390

430

465

520

585

600

770

770

890

D2

PN16/40

15

15

15

15

15

18

18

18

20

20

20

n-d

PN16/40

8-12

8-12

8-12

8-14

8-14

10-14

10-14

12-16

14-16

16-16

18-16

PN64

8-14

8-14

8-14

10-14

10-14

12-16

14-16

16-16

18-16

18-16

18-16

Y



45

45

60

65

75

90

104

135

165

195

245

C



220

220

220

220

220

265

270

270

320

320

320

H6



180

180

180

180

180

240

236

236

310

310

310

重量

（kg）

36

43

46

54

62

82

95

128

190

252

283

备注：
1、保温长度以700mm为例，表中重量为PN16数据，也可安装侧装式手轮。
2、阀门法兰及法兰端面距可按用户指定标准制造，如：ANSI，JIS，DIN标准。
