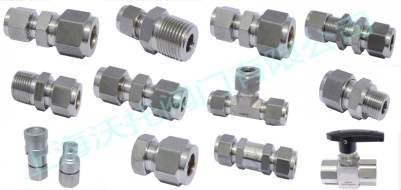

卡套式接头

  • 型   号:ZG-1
  • 类   别:仪表阀_针型阀
  • 材   质:Φ4~Φ14
  • 压   力:上海

卡套式接头由接头体、卡套、螺母三部分组成。当卡套和螺母套在钢管上插入接头体后,旋紧螺母时,卡套前端外侧与接头体锥面贴合,内刃均匀地咬入无缝钢管,形成有效密封。

分享到:

卡套式接头具有连接牢靠,耐压能力高,密封性和反复性好,安装检修方便,工作安全可靠等特点。广泛用于炼油、化工、石油、天然气、食品、制药、仪器仪表等领域

     料:304  316  316L

公称压力:16MPA  32MPA

适用温度:≤450℃适用介质:油,水,气等非腐蚀性或有腐蚀性介质

卡套式接头主要规格

配管外径D

配管外径D

订货编号ZG-1

4mm

4mm

ZG-1-Φ4

6mm

6mm

ZG-1-Φ6

8mm

8mm

ZG-1-Φ8

10mm

10mm

ZG-1-Φ10

12mm

12mm

ZG-1-Φ12

14mm

14mm

ZG-1-Φ14

1)单卡套接头概述卡套式接头,卡套接头,卡套管件,卡套弯头,卡套式接头图片
  卡套式管接头由三部分组成:接头体、卡套式、螺母。当卡套式和螺母套在钢管上插入接头体后,旋紧螺母时,卡套式前端外侧与接头体锥面贴合,内刃均匀地咬入无缝钢管,形成有效密封。
(2)单卡套接头优点
  单卡套式接头具有连接牢靠、耐压能力高、耐温性、密封性和反复性好、安装检修方便、工作安全可靠等特点。
(3)单卡套式接头工作原理
  单卡套式接头的工作原理是将钢管插入卡套式内,利用卡套式螺母锁紧,抵触卡套式,切入管子而密封。它与钢管连接时不需焊接,有利于防火、防爆和高空作业,并能消除焊接不慎带来的弊端。因而它是炼油、化工、石油、天然气、食品、制药、仪器仪表等系统自控装置管路中的一种较为先进的连接件。适用于油、气、水等介质管路连接。
(4)单卡套式接头指标
  制造标准:GB3733.13765-83   公称压力:25MPa--40MPa   适用温度:≤450   适用介质:油、水、气等非腐蚀性或有腐蚀性介质   制造材料:304 316 20#   配管:Φ4~Φ42的普通级精度无缝钢管   锥管螺纹:ZG,G,NPT
(5)单卡套式接头介绍
       不锈钢单卡套式接头(single ferrule tube fitting)有两个体系,一类又称为24度压缩式管接头,常用于液压管道系统,设计制造标准包括DIN2353/ISO8434-1JIS B2351SAE J514。另一类通常由仪表管接头的生产商提供,没有统一的制造标准,如CPI接头等。常用的不锈钢单单卡套式接头有单刃口单卡套式接头和双刃口单卡套式接头之分。
(6)单刃口单卡套式接头结构
       单刃口单卡套式接头的动作原理

管子插入接头并保证与接头底部(2)接触,卡套右端在螺母的拧紧顶压下,左端被挤进接头体内锥孔与管子间的间隙里,使卡套的外锥面形成锥面接触密封,卡套的内刃口(1)嵌入钢管外壁,在钢管的外壁压出一个闭口环形槽和一个环形凸起(4),形成密封;进一步拧紧螺母,使卡套中部稍微凸起,产生弹性变形,弹性应力使卡套右端面与螺母锥面产生摩擦力,以防螺母松动,弹性变形部分可吸收液压管道中的震动,另外,卡套尾部(3)也紧抱钢管形成一道抵触密封。
(7)双刃口单卡套式接头结构
        双刃口单卡套式接头用两个刃口卡套,即一个切入刃口(1)和一个止动刃口(2),止动刃口不仅形成了第二道密封,而且可防止切入刃口咬伤管子,从而提高了接头的耐振能力、抗脱拔能力。

卡套密封多为金属对金属的密封形式,为了提高单卡套式接头的密封性和重复安装性,现在有了带有弹性密封圈的卡套。以弹性密封取代传统单卡套式接头采用的硬密封方式,密封效果更加理想,复装性更佳。

卡套式管接头的装配方法:

卡套式管接头的性能好坏除了与零件的材料,制造精度,热处理等有关外,与装配质量的关系也很重要,因此应按如下方法进行装配。

1 按需要长度在专用机床上切断管子,也可以手工锯切,切面与管子中心线垂直度不得大于管子外景公差之半。

2,、除去管端的内,外圆毛刺,金属屑及污垢。

3 除去管接头各零件的防锈油及污垢。

4、按顺序将落幕,卡套套在管子上,然后将管子插入接头体内锥孔底部,放正卡套。在旋紧螺母的同时转动管子直至不动为止,再旋紧螺母1~1 1/3圈。

5 装配时也可采用机械预装,弹药符合上述要求。
