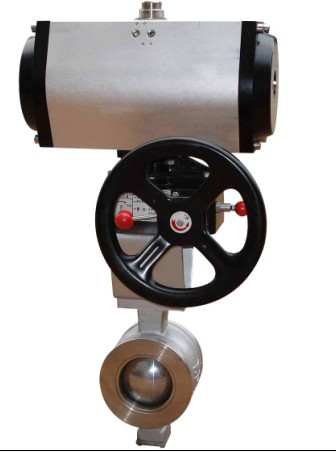

ZSHO型气动O型切断球阀和气动双作用执行机构构成。它具有结构简单、体积小、重量轻、操作方便等优点，可广泛地应用于石油、化工、水电、轻纺等工业生产进程地自动调节和远程控制中。
结构原理
O形球阀由阀体、球体、阀轴、密封环、填料、压板等零部件组成。
执行机构由气、活塞、齿轮型、输出轴、气缸盖、轴承、导向环、活塞轴瓦、调整螺栓、“O”型圈等主要零部件等构成。
原理：执行机构与阀用连接轴连接。气缸内输入气压后，作用于活塞上产生一定的推力，使齿轮型输出在活塞推动下，使齿轮输出轴于旋转，带动阀轴转动，从而使球阀球体在阀内随着转动，改变阀的流通面积，达到改变通过阀内介质流量目的。
主要技术参数:
|
公称通径DN(mm)
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
额定流量系数Kv
|
20
|
38
|
72
|
110
|
170
|
270
|
380
|
510
|
940
|
1400
|
2200
|
3500
|
5000
|
8500
|
|
作用方式
|
双作用；单作用；气开式(K)；气关式(B)
|
|||||||||||||
|
公称压力PN(Mpa)
|
1.6 6.4
|
|||||||||||||
|
转角范围
|
0～90。
|
|||||||||||||
|
固有流量特性
|
快开
|
|||||||||||||
|
工作温度t(℃)
|
-20～160
|
|||||||||||||
|
气源压力Ps(Mpa)
|
0.3～0.6
|
|||||||||||||
|
法兰尺寸、型式
|
PN10、16、40GB9113-88、PN64JB/T79-94，PN10,16凸式 PN40,64凹式
或根据用户要求选配其它标准型式的法兰(如:ANSI、JIS、DIN等标准) |
|||||||||||||
订货须知:
1.产品型号与名称 2.公称通径(DN) 3.公称压力(PN) 4.额定流量系数KV 5.阀体和阀内组件材料 6.固定流量特性 7.适用温度和介质 8.整机作用方式(电开、电关)及输入信号 9.是否带附件(操作器、伺服放大器等)10.其他特殊要求
