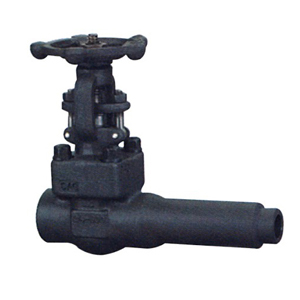

延长锻钢闸阀

型号：YZ61H
类别：闸阀
材质：DN10/50
压力：上海

延长端锻钢闸阀有二种阀盖设计形式：第一种是螺栓式阀盖,按这种设计形式设计的阀门,其阀体与阀盖用螺栓螺母连接,缠绕式垫片密封；第二种设计形式是焊接式阀盖,其阀体与阀盖用螺纹连接,全焊密封延长端锻钢闸阀

分享到：

延长端锻钢闸阀有二种阀盖设计形式.第一种是螺栓式阀盖,按这种设计形式设计的阀门,其阀体与阀盖用螺栓螺母连接,缠绕式垫片(304夹柔性石墨制造)密封.客户有特殊要求时也可采用金属环连接.第二种设计形式是焊接式阀盖,扫这种设计形式设计的阀门,其阀体与阀盖用螺纹连接,全焊密封.客户有特殊要求时也可采用透焊接连接.延长端锻钢闸阀适用于石油、化工、制药、化肥、电力等行业的各种工况管路上。

一、延长端锻钢闸阀主要材料

1	阀体	A105	A182 F22	A182 F304(L)	A182 F316(L)
2	阀座	A276 420	A276 304	A276 304(L)	A276 316(L)
3	闸板	A276 410 & 403	A182 F304	A182 F304(L)	A182 F316(L)
4	垫片	304夹柔性石墨		304 + PTFE
5	阀杆	A182 F6	A182 F304	A182 F304(L)	A182 F316(L)
6	螺栓	A193 B7	A193 B16	A193 B8	A193 B8M
7	销子	A276 420		A276 304
8	螺栓	A193 B7	A193 B16	A193 B8	A193 B8M
9	螺母	A194 2H	A194 4	A194 8	A194 8M
10	铭牌	SS
11	手轮	A197
12	螺母	A194 2H	A194 4	A194 8	A194 8M
13	阀杆螺母	A276 420
14	填料压板	A105	A182 F11	A182 F304(L)	A182 F316(L)
15	填料压盖	A276 410		A182 F304(L)	A182 F316(L)
16	填料	柔性石墨		PTFE
17	阀盖	A105	A182 F22	A182 F304(L)	A182 F316(L)
适用介质		水、蒸汽、油品等	水、蒸汽、油品等	硝酸、醋酸等
适用温度		-29~425 oC	-29~550 oC	-29~180 oC

注意:客户需求的其他材质也可采用.密封面材料配对客户指定内件代号决定

CS=碳钢;AS=合金钢;SS=不锈钢;

二、延长端锻钢闸阀尺寸(MM)和重量(KG) 800Lb

规格	缩径	3/8	1/2	3/4	1	1-1/4	1-1/2	2
规格	通径		3/8	1/2	3/4	1	1-1/4	1-1/2
L1		107.5	107.5	107.5	120	127	127	152
L		147	147	153.5	175.5	187	187	222
H(开)		158	158	169	197	236	246	283
W		100	100	100	125	160	160	180
重量	螺栓式	3.1	2.9	3.4	5.5	7.8	8.3	13.4
重量	焊接式	2.8	2.6	3.1	5.1	7.4	7.6	12.1

订货须知：

一、①延长端锻钢闸产品名称与型号②延长端锻钢闸口径③是否带附件以便我们的为您正确选型。

二、若已经由设计单位选定延长端锻钢闸型号，请按延长端锻钢闸型号直接向我们沃托阀门销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们沃托阀门专家为您审核把关。
