产品目录

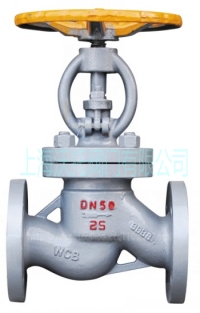

氨用截止阀

型号：J41B-25
类别：氨气截止阀,氨气截止阀尺寸
材质：DN10-300
压力：上海

氨用截止阀适用于氧气、氮气、氢气、氩气等气体;这些气体一般都是贮存在专用的高压气体中;使用时通过氨用截止阀使气体压力降至实验所需范围，再经过其它控制阀门细调，使气体输入使用系统;最常用的减压阀为氨用截止阀，简称氨用阀。

分享到：

一、氨用截止阀主要零件材料：

零件名称	阀体、阀盖	密封圈	填料	填料压盖	阀杆	垫片
J41B-25C	铸钢	巴氏合金	聚四氟乙　烯	碳钢		聚四氟乙　烯
J41B-25Z	灰铸铁			碳钢
J41B-25P	不锈钢			不锈钢
J41F-25Z	灰铸铁			碳钢

二、氨用截止阀性能规范：

公称压力（MPa）	试验压力（MPa）	适用介质	适用温度（℃）
2.5	3.8	氨气、氨液等 NH3	巴氏合金 -40℃ +150℃	四氟 -40℃ +200℃
4.0	6.4

三、氨用截止阀主要尺寸：

公称通径 DN(mm)	J41B-16C主要外形尺寸及连接尺寸(mm)
公称通径 DN(mm)	L	D	D1	D2	D6	b	f	f2	z-d	H	DO
10	130	90	60	40	35	14	2	4	4-14	196	120
15	130	95	65	45	40	14	2	4	4-14	196	120
20	150	105	75	55	51	16	2	4	4-14	196	140
25	160	115	85	65	58	16	2	4	4-14	204	160
32	180	135	100	78	66	18	2	4	4-18	208	160
40	200	145	110	85	76	18	3	4	4-18	248	200
50	230	160	125	100	88	20	3	4	4-18	248	200
65	290	180	145	125	110	22	3	4	4-18	321	240
80	310	195	160	135	121	24	3	4	8-18	325	240
100	350	215	180	155	150	24	3	4.5	8-18	371	280
125	400	245	210	185	176	26	3	4.5	8-18	400	320
150	480	280	240	210	204	26	3	4.5	8-23	432	320
200	600	335	295	265	260	30	3	4.5	12-23	654	400
250	650	405	335	320	313	32	3	4.5	12-25	745	500
300	700	460	410	375	364	34	3	4.5	12-25	852	600

四、氨用截止阀主要外形尺寸：

J41B-25C主要外形尺寸及连接尺寸(mm)
L	D	D1	D2	D6	b	f	f2	z-d	H	DO
130	90	60	40	35	16	2	4	4-14	196	120
130	95	65	45	40	16	2	4	4-14	196	120
150	105	75	55	51	16	2	4	4-14	196	120
160	115	85	65	58	18	2	d	4-14	201	120
180	135	100	78	66	18	2	4	4-18	208	120
200	145	110	85	76	20	2	d	4-18	248	160
230	160	125	100	88	20	3	4	4-18	248	160
290	180	145	125	110	22	3	4	8-18	321	240
310	195	160	135	121	24	3	4	8-18	325	240
350	230	190	160	150	24	3	4.5	8-23	371	280
400	270	220	188	176	30	3	4.5	8-25	400	320
480	300	250	218	204	30	3	4.5	8-25	432	320
600	360	310	278	260	34	3	4.5	12-30	654	400
650	425	370	332	313	42	3	4.5	12-34	745	500
750	485	430	390	364	46	3	4.5	12-34	852	600

订货须知：

    一、①产品名称与氨用截止阀型号②氨用截止阀口径③氨用截止阀是否带附件以便我们的为您正确选型。

    二、若已经由设计单位选定，请按氨用截止阀型号直接向我们沃托阀门销售部订购。

    三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们沃托阀门专家为您审核把关。

   尊敬的客户：

欢迎您访问我们的网站http://www.wtfm.cc首先感谢您对我们沃托阀门的关注，如果您对我们的氨用截止阀产品、服务有任何建议或者疑问的话，请立即联系我们！我们一定会尽心尽力为您提供优质的服务！！！

上海沃托阀门有限公司创建于 1997 年 6月，现有员工 179人，各类技术人员 57人，其中高级工程师 3 人。拥有数控加工中心、等离子焊接、全自动气体保护焊接、半自动真空熔焊、超频真空热处理、车球专用数控车床、高效加工专机、理化和探伤检测等设备上海沃托阀门有限公司有近二十年生产高中压阀门的历史，专业生产各类手动、气动、电动闸阀、截止阀、止回阀、蝶阀、球阀、调节阀、安全阀等。
