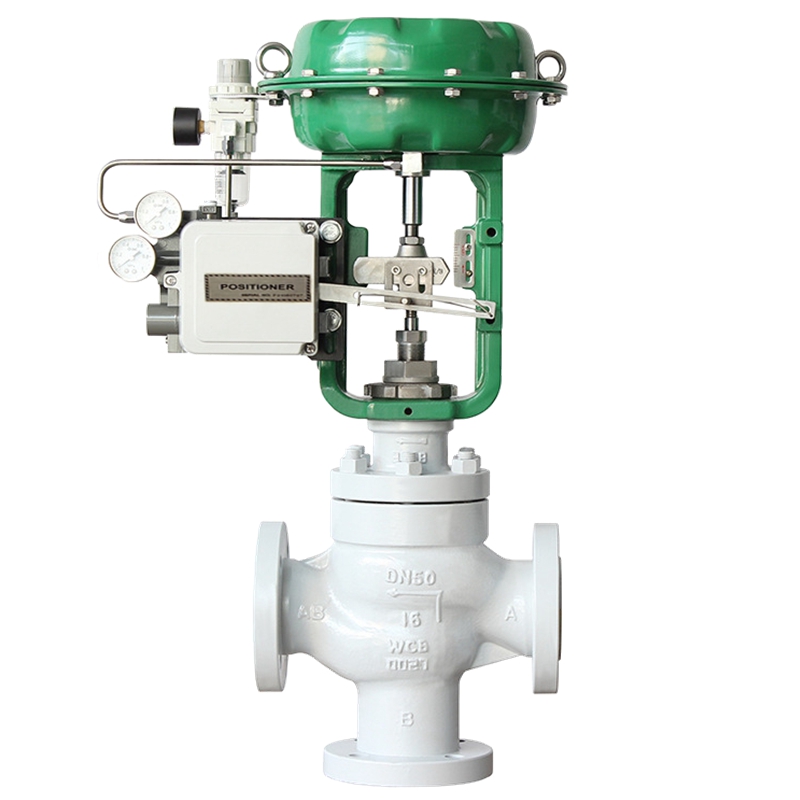

气动薄膜三通调节阀是针对三通控制而研制的专用调节阀，有合流和分流两种结构形式，阀芯结构采用圆筒薄壁窗口，并采用阀芯侧面导向，具有调节精度高，动作稳定可靠等优点。气动薄膜三通调节阀合流型主要用于将两种流体混合成第三种流体，分流型主要用于将一股流体分成两股流体，可代替两台互为开关的单、座调节阀，用于液体、气体、蒸汽等介质的调节与控制。
气动薄膜三通调节阀特点：
气动薄膜三通调节阀应用于比例调节或旁路调节，尤其适用于石油工业热交换器的流体温度控制系统的调节，公称通径和压差较小时，合流阀可用于分流场合，但公称通径大于80mm和压差较大的分流场合，不能互换使用。

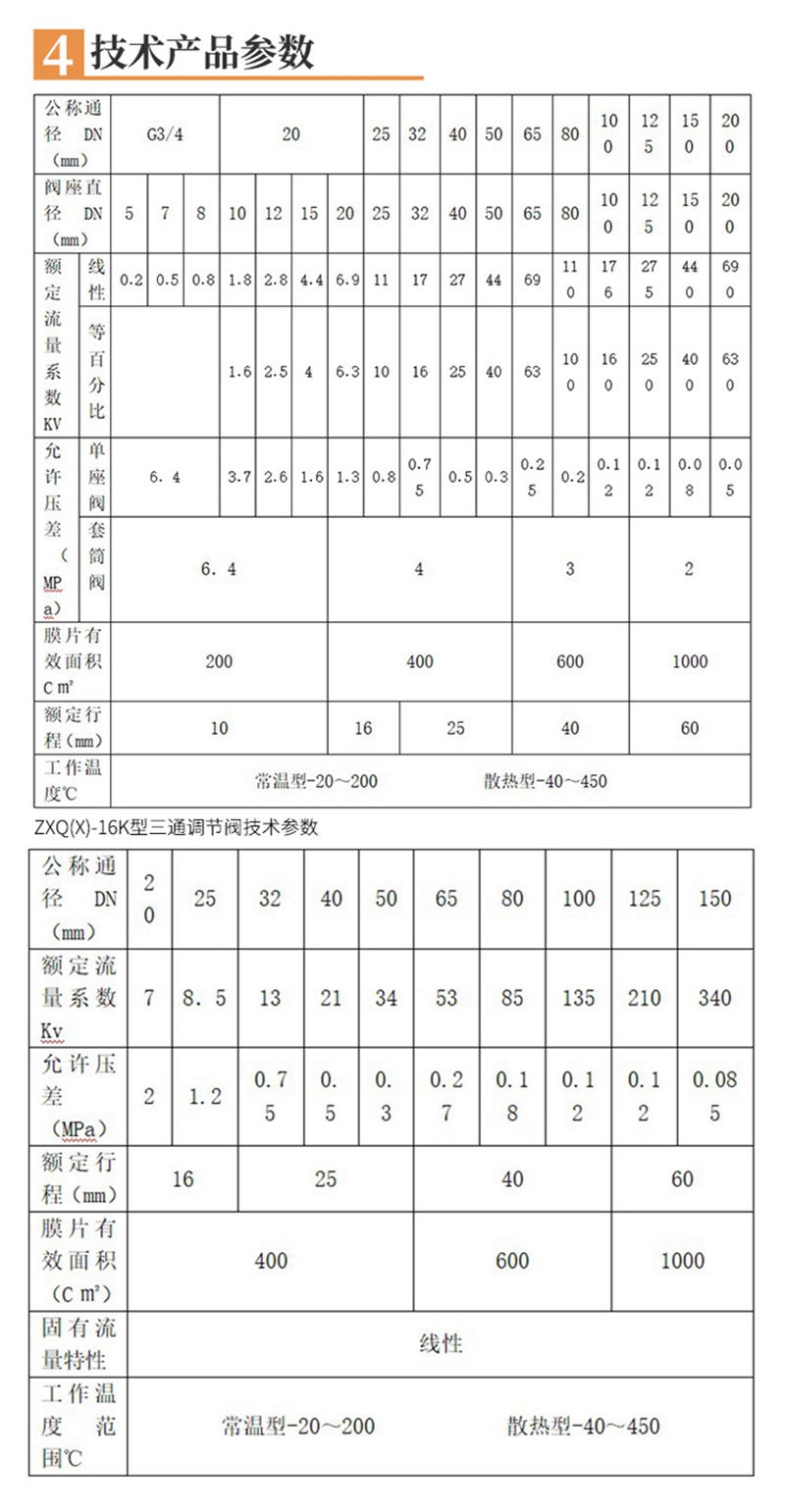

气动薄膜三通调节阀参数：
|
阀体 |
||
|
形 式 |
直通单座铸造球型阀 |
|
|
公称通径 |
20、25、32、40、50、65、80、100、125、150、200mm |
|
|
公称压力 |
PN16、40、64bar |
|
|
法兰标准 |
JB/T79.1-94、792-94等 |
|
|
材 料 |
铸钢( ZG230450)、铸不锈钢（ZGICr18Ni9Ti、ZGICr18Ni12M02Ti）等 |
|
|
上 阀 盖 |
标准型：-17-230℃ 散热型：230-450℃ 低温型：-60--196℃ 波纹管密封型：-40-350℃ |
|
|
阀盖形式 |
螺栓压紧式 |
|
|
填 料 |
V型聚四氟乙烯填料、含浸聚四氰乙烯石棉填料、石棉纺织填料、石墨填料 |
|
|
结构形式 |
直通铸造三通阀 |
|
|
阀内组件 |
||
|
阀芯型式 |
单座柱塞型阀芯 |
|
|
流量特性 |
等百分比特性和线性特性 |
|
|
材 料 |
不锈钢、不锈钢堆司太莱合金、钛和耐腐蚀台金等 |
|

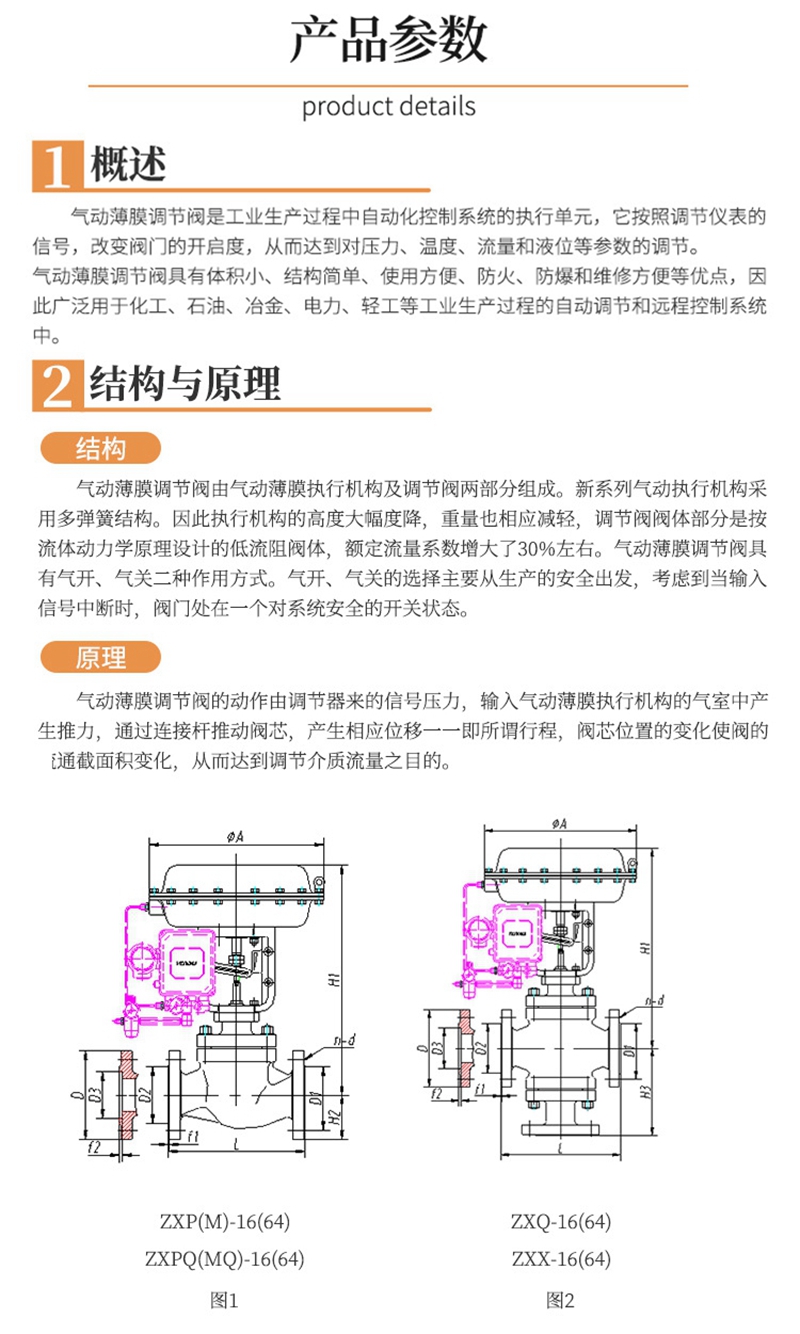

气动三通调节阀原理：
气动三调节阀阀体为三通结构，即一进两出（分流型），两进一出（合流型），其中三通合流调节阀用于将两种流体混合成第三种流体，或两种不同温度的同种流体，混合成同一温度流体。而三通分流阀则是将一种流体分成两路流体。
气动三通调节阀执行机构：
|
执行机构 |
|||||
|
型 式 |
ZHA/B多弹簧薄膜执行机构 |
||||
|
型 号 |
ZHA/B-22 |
ZHA/B-23 |
ZHA/B-34 |
ZHA/B-45 |
ZHA/B-56 |
|
有效面积cm2 |
350 |
350 |
560 |
900 |
1400 |
|
行程mm |
10、16 |
25 |
40 |
40、60 |
100 |
|
弹簧范围KPa |
20-100（标准）、20-60、60-100、40-200、80-240 |
||||
|
膜片材料 |
丁晴橡胶夹尼龙布、乙丙橡胶夹尼龙布 |
||||
|
供气压力 |
140-400KPa |
||||
|
气源接口 |
RCl/4" |
||||
|
环境温度 |
-30-70℃ |
||||
|
阀作用形式 |
|||||
|
气关式（B）- 失气时阀位开（FO）；气开式(K)一失气时阀位关(FC) |
|||||
|
附件 |
|||||
|
定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等 |
|||||
