一、工作原理

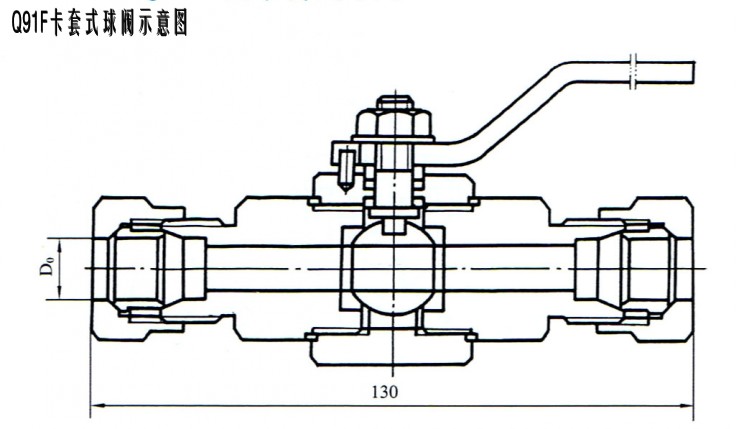

上海沃托阀门有限公司专业生产Q91F卡套球阀、卡套球阀、304三通卡套球阀、卡套式球阀；卡套球阀密封形式：双卡套是一个前后端外侧带有锥面．接头体如挤压模具为螺纹连接．内侧有圆锥面密封，卡套尾部与螺母底端锥面相接触后，在螺母的推动下，卡套的四道密封在接头体内锥面作用下，使卡套抵触并切入管子外径，构成管件的密封．卡套连接方式是目前国内外大力推广使用的新型可靠的管子连接件．它与钢管连接时不需要焊接，管路安装极其方便，有利于防火，防爆和高空作业．耐压能力高．密封性和反复性良好．

 二、技术指标

1、公称压力或压力级：PN1.0-32.0MPa、ANSI CLASS 150-900、JIS10-20K；

2、公称通径或口径：DN6～50、NPS 1/4 ～2；

3、连接方式：锥管螺纹：ZG﹑R﹑G﹑PT﹑NPT等。

4、适用介质：油﹑水﹑气等非腐蚀性或有腐蚀性介质

5、制造材料：20#，1Cr18Ni9Ti﹑304﹑316﹑316L

6、适用温度：-196℃～540℃；

7、泄漏量：零

8、驱动方式：手动、蜗轮蜗杆传动、气动、电动；

三、卡套式球阀的装配注意事项

1、锯下合适长度的钢管，去除端口毛刺。管端面要与轴线垂直，角度公差不大于0.5度。如果管需要折弯，则管端面至弯曲部位的直线段长度不能少于三倍螺母的长度。

2、把螺母和卡套套在管上。注意螺母和卡套的方向，不要装反了。

3、在预装配接头体螺纹和卡套上涂上润滑油，把钢管插入接头体，（钢管一定要插到底）用手旋紧螺母。

4、拧紧螺母直至卡套式球阀卡住钢管，这个转折点可以通过拧紧力矩的增加感受到（压力点）。

5、达到压力点后，再将螺母拧紧1/2圈。

6、将预装配接头体拆下，检查卡套刃边的嵌入情况，可见的突起带必须填满卡套前端的空间。卡套可以稍微旋转，但不能轴向移动。

7、最终安装，将实际安装中的接头体的螺纹涂上润滑油、压紧螺母与之配合拧至可感觉到的拧紧力增加为止，接着再拧紧1/2圈安装完毕。

四、卡套式球阀重复安装

所有的卡套式球阀都可以多次重装，但要保证零件无损坏且清洁。

1、把钢管插入接头体直至卡套贴紧接头体内锥面，用手拧紧螺母。

2、用扳手拧紧螺母，直至拧紧力矩急剧增大，再拧紧1/4至1/2圈即可。
