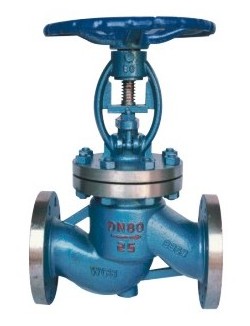

国标波纹管截止阀-国标波纹管截止阀尺寸

  • 型   号：WJ41H
  • 类   别：波纹管阀门
  • 材   质：DN15-600
  • 压   力：上海

国标波纹管密封截止阀是引进国外先进技术 、采用国外金属波纹管密封技术制造，高性能的弹性金属波纹管，伸缩疲劳寿命特别长。国标波纹管截止阀的启闭件是塞形的阀瓣，密封面呈平面或锥面，阀瓣沿流体的中心线作直线运动。

分享到：

一、 国标波纹管截止阀用途
 国标波纹管截止阀适用于公称压力PN1.6～16MPa,工作温度-29～350℃的石油、化工、制药、化肥、电力行业等各种工况的管路上，切断或接通管路介质。

二、 国标波纹管截止阀结构特点
1、产品结构合理、密封可靠，双重坚固耐用的波纹管密封设计（波纹管+填料），保证阀杆的零泄漏。没有流体损失，降低能源损失，提高工厂设备安全。并符合国际密封标准。

2、密封面堆焊Co基硬质合金、耐磨、耐腐、抗摩擦性能好、使用寿命长

3、阀杆调质及表面氮化处理，有良好的抗腐和抗摩擦性能；阀杆升降位置指示，更直观

三、国标波纹管截止阀技术规范

结构形式

BB-BG-OS&Y

驱动方式

手动

电动

设计标准

GB12235

结构长度

GB12221

连接法兰

GB9113、JB/T79、HG20596

试验和检验

JB/T9092、GB/T13927

四、国标波纹管截止阀性能规范

公称压力
（MPa）

壳体试验压力
（MPa）

密封试验压力
(MPa)

适用温度
(℃)

1.6

2.4

1.76


≤350℃

2.5

3.75

2.75

4.0

6.0

4.4

6.4

9.6

7.04

五、国标波纹管截止阀主要零部件材质

序号

名称

材质

1

阀体

WCB、WC6、WC9、C5CF8、CF8M、CF3、CF3M

2

阀瓣

25、1Cr13、2Cr131Cr18Ni9Ti、
0Cr18Ni12Mo2Ti20Cr1Mo1V、25Cr2MoV

3

轴销

25、1Cr13、2Cr131Cr18Ni9Ti、
0Cr18Ni12Mo2Ti20Cr1Mo1V、25Cr2MoV

4

阀杆

25、1Cr13、2Cr131Cr18Ni9Ti、
0Cr18Ni12Mo2Ti20Cr1Mo1V、25Cr2MoV

5

波纹管组件

1Cr18Ni9Ti、304、316、304L、316L

6

垫片

柔性石墨+不锈钢、PTFE

7

阀盖

WCB、WC6、WC9、C5CF8、CF8M、CF3、CF3M

8

双头螺栓

0Cr18Ni9Ti、0Cr18Ni12Mo2Ti
35CrMoV、25Cr2MoV

9

六角螺母

0Cr18Ni9Ti、0Cr18Ni12Mo2Ti
35CrMoV、25Cr2MoV

10

填料

柔性石墨

11

填料压盖

WCB、WC6、WC9、C5CF8、CF8M、CF3、CF3M

12

阀杆螺母

铜合金

13

手轮

WCB、QT400-18

六、 国标波纹管截止阀规格尺寸

型号

WJ41-16

压力等级

PN16

口径

15

20

25

32

40

50

65

80

100

125

150

200

250

300

350

L

130

150

160

180

200

230

290

310

350

400

480

600

730

850

980

H

190

195

225

260

280

310

340

395

435

470

535

590

630

680

720

W

120

140

140

180

200

220

260

280

300

340

400

450

450

500

500

重量(Kg)

5

5

5.5

11

13.5

19

26

36

46

74

102

168

270

420

620

 七、国标波纹管截止阀规格尺寸表

型号

WJ41-25

压力等级

PN25

口径

15

20

25

32

40

50

65

80

100

125

150

200

250

300

350

L

130

150

160

180

200

230

290

310

350

400

480

600

730

850

980

H

190

195

225

260

280

310

340

395

435

470

535

590

630

680

720

W

120

140

140

180

200

220

260

280

300

340

400

450

450

500

500

重量(Kg)

5

5

5.5

11

14

20

27

37

48

77

105

172

3100

520

690

 订货须知：

        一、①国标波纹管截止阀产品名称与型号②国标波纹管截止阀口径③是否带附件以便我们的为您正确选型。

    二、若已经由设计单位选定型号，请按国标波纹管截止阀型号直接向我们沃托阀门销售部订购。

    三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们沃托阀门专家为您审核把关。
