衬氟法兰蝶阀

型号：D341F46
类别：衬氟蝶阀
材质：DN40~DN600
压力：上海

衬氟法兰蝶阀采用四级密封结构并在密封面外配以耐温抗老化的SI橡胶的弹性衬垫阀座,完全达到介质的零泄漏;衬氟法兰蝶阀采用对分两片阀体组合,阀座与阀体内衬一体化,蝶阀工作时,只有全塑阀座与衬塑蝶板与介质接触.

分享到：

防腐蚀衬氟法兰蝶阀采用对分两片阀体组合,阀座与阀体内衬一体化,蝶阀工作时,只有全塑阀座与衬塑蝶板与介质接触, 衬氟法兰蝶阀可承受“除熔融碱金属和元素氟”外的任何介质腐蚀,其中D71F46阀杆与蝶板（锻）为一体,表面均匀包覆一层FEP。阀体通道内表面光滑,流体阻力小,CV值高,流通能力强,扭矩适中, 采用四级密封结构并在密封面外配以耐温抗老化的SI橡胶的弹性衬垫阀座,完全达到介质的零泄漏。

一丶衬氟法兰蝶阀主要执行标准

技术标准
设计与制造		GB/T12238
结构长度		GB12221
法兰尺寸		HG/T20592-2009 ANS B1S52212
连接尺寸		对夹、法兰式
驱动方式		手动、蜗轮、电动、气动
公称压力		0.6、1.0、1.6、2.5MPa
压力试验		GB/T13927-92 API 598
衬氟法兰蝶阀型号
手动	D41F4/P(半衬)	蜗轮	D341F4/(半衬)
	D41F46/P（半衬）		D341F46/（半衬）
	D41F4（全衬）		D341F4（全衬）
	D4F46（全衬）		D341F4（全衬）
气动	D61F4/P（半衬）	电动	D941F4/（半衬）
	D6146/P（半衬）		D941F46/（半衬）
	D61F4（全衬）		D941F4（全衬）
	D61F46（全衬）		D941F4（全衬）

二、、衬氟法兰蝶阀主要零部件材料

序号	零件名称	精铸球墨铸铁	碳钢	不锈钢
序号	零件名称	QT	C	P	R	PL	RL
1	上/下阀体	QT400	WCB	CF8	CF8M	CF3	CF3M
2	碟板	WCB	WCB	CF8	CF8M	CF3	CF3M
3	阀轴	1Cr13/40Cr	WCr13、40Cr	1Cr18Ni9Ti	40Cr1Cr18Ni12Ti	40Cr00Cr18NiTi10	40Cr00Cr17Ni14mO2
4	衬里层/阀座	PETF((F4)、FEP(F46)、PFA(可溶F4)、PO（聚烯）
5	O型阀	FEP+FPM(氟橡胶外包F46)
6	弹性条（垫）	Si（硅橡胶）
7	调节垫	0Cr18Ni19	0Cr18Ni9	1Cr17Ni12	1Cr18Ni12Mo2T12	00Cr18Ni10	00Cr18Ni14Mo2
8	螺栓	35	35	1Cr17	1Cr17Ni2	1Cr8Ni2	1Cr19Ni2
9	螺母	45	45	0Cr19Ni9	0Cr18Ni9	0Cr18Ni9	0Cr18Ni9
10	手柄	A3、Z

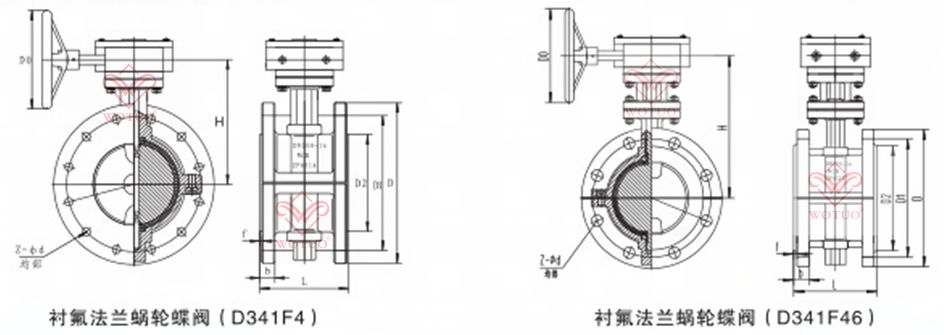

衬氟法兰蝶阀结构尺寸

三、衬氟法兰蝶阀外形尺寸 单位：mm

产品型号	通径 DN	L	H	1.0MPa			1.6MPa			电动执行器选配 AC220V/AC380V
产品型号	通径 DN	L	H	D	D1	n-d	D	D1	n-d	电动执行器选配 AC220V/AC380V
D343F46	50	108	306	165	125	4-18	165	125	4-18	D-05	HQ-05
D343F46	65	112	321	185	145	4-18	185	145	4-18	D-05	HQ-05
D343F46	80	114	345	200	160	8-18	200	160	8-18	D-05	HQ-05
D343F46	100	127	387	220	180	8-18	220	180	8-18	D-08	HQ-08
D343F46	125	140	411	250	210	8-18	250	210	8-18	D-10	HQ-10
D343F46	150	140	447	285	240	8-23	285	240	8-23	D-20	HQ-20
D343F46	200	152	607	340	295	8-23	340	295	12-23	D-40	HQ-50
D343F46	250	165	688	395	350	12-23	405	355	12-28	D-60	HQ-60
D343F46	300	178	742	445	400	12-23	460	410	12-28	D-80	HQ-80
D343F46	350	190	797	505	460	16-23	520	470	16-28	D-100	HQ-100
D343F46	400	216	930	565	515	16-28	580	525	16-31	D-200	HQ-200
D343F46	450	222	975	615	565	20-28	640	585	20-31	D-300	HQ-300
D343F46	500	229	1065	670	620	20-28	715	650	20-34	D-400	HQ-400
D343F46	600	267	1225	780	725	20-30	840	770	20-36

四丶压力试验/电火花试验标准

阀类	公称压力	壳体试验（水）				密封试验				高压（水）/低压（水）
		P壳	公称通径	持续时间（秒）		合格标准	P高	P底	公称通径	持续时间（秒）		合格标准
蝶阀球阀旋塞阀隔膜阀截止阀止回阀（补偿器、）	0.6	0.9	≤50 65~200 ≥250	15 60 180		不允许有点滴潮湿（0）	0.7	0.6	≤50~200 250~450 ≥500	15 30 60		泄漏量
	1.0	1.5					1.1
	1.6	2.4					1.8
	2.5	3.8					2.8
	4.0	6.0					4.4
	6.4	9.6					7.1
	10.0	15.0					11.0
	电火花检验仪，电压10~12Kv，探头≤50mm/s速度沿衬里层表面均匀扫描，不允许有自亮火花
	磅级阀门					止回阀	其它阀			止回阀	其它阀
	150ib	2.9	≤2” 21/2~6” 8~12” ≥14	60 60 60 120	15 60 120 300	不允许有点滴潮湿（0）	2.2	0.6	≤2” 21/2~6” 8~12” ≥14	60 60 60 120	15 60 120 300	零泄漏（0）
	300ib	7.7					5.6
	600ib	15.3					11.2
	试验介质	水、压缩空气				试验温度				5℃~38℃
	标准依据	GB/T 13927和API 598（其中蝶阀试压接续时间高于原标准规定）
	单位换算	（碳钢/常温）1MPa=10kgf/cm2,150磅级1.96MPa 300磅级5.1MPa 600磅级10.20MPa
