一、卡套式针型阀工作原理：
在卡套螺母拧紧一又四分之一转的过程中，接头内部依次完成下面设计好的动作。
1．通过螺纹机械式推进，卡套螺母向前运动推动后卡套向前，同时后卡套推动前卡套向前运动。
2．接头本体的尖端向内挤压前卡套。
3．前卡套消除它的内径与管子外径间的公差。
4．随着后卡套的推进，前卡套向前向内动作，后端抬起，与接头本体斜面形成密封。
5．随着管子更大的变形和本体斜面与前卡套接触面的增大，更大的阻力迫使后卡套向内动作，从而在管子上形成第二道牢固的支撑。
6．在卡套螺母拧紧一又四分之一转，它前进了1/16inch（1.52mm），接头完成了密封，抱紧管子的作用。
二、卡套式针型阀性能规范及工况
|
卡套式针型阀型号 |
公称压力(MPa) |
卡套式针型阀试验压力 (MPs) |
工作压力(MPa) |
工作温度(℃) |
卡套式针型阀适用介质 |
||
|
壳体 |
密封（液） |
密封（气） |
|||||
|
J91W-16 |
1.6 |
2.4 |
1.76 |
0.6 |
1.6 |
p≤220℃ |
油﹑水﹑气等多种非腐蚀性或腐蚀性介质 |
|
J91W-40 |
4.0 |
6.0 |
4.4 |
0.6 |
4.0 |
||
|
J91W-160 |
16.0 |
24.0 |
17.6 |
0.6 |
16.0 |
C≤425℃ |
|
|
J91W-320 |
32.0 |
48.0 |
35.2 |
0.6 |
32.0 |
||
三、卡套式针阀零部件材料
|
序号 NO. |
卡套式针型阀零件名称 Part name |
卡套式针型阀材质 Material |
|
1 |
卡套 Ferrule & Ferrule Set |
20# A105 SS304 SS304L SS316 SS316L |
|
2 |
连接螺母 Connector Nut |
20# A105 SS304 SS304L SS316 SS316L |
|
3 |
阀体 Body |
20# A105 SS304 SS304L SS316 SS316L |
|
4 |
阀盖垫片 Bonnet Gasket |
紫铜(Red copper) PTFE RTFE |
|
5 |
阀盖Bonnet |
20# A105 SS304 SS304L SS316 SS316L |
|
6 |
填料垫 Packing Seat |
PTFE 柔性石墨(Expanded Graphite) 金属盘根(Matel and Graphite) |
|
7 |
填料 Packing |
PTFE 柔性石墨(Expanded Graphite) |
|
8 |
填料压盖 Packing Gland |
20# A105 SS304 SS304L SS316 SS316L |
|
9 |
锁紧螺母 Lock Nut |
20# A105 SS304 SS304L SS316 SS316L |
|
10 |
阀杆 Stem |
20# A105 SS304 SS304L SS316 SS316L |
|
11 |
手轮 Handle |
20# A105 SS304 SS304L SS316 SS316L |
|
12 |
带帽螺母 Hooded Nut |
20# A105 SS304 SS304L SS316 SS316L |

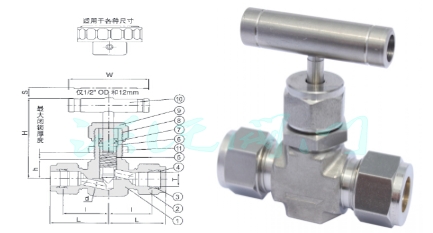

四、卡套式针型阀示意图
五、卡套式针型阀连接尺寸
|
订购编号 |
连接管T |
d |
l |
L |
h |
H |
S |
W |
安装孔径 |
最大闭合厚度 |
|
|
尺寸 |
OD |
||||||||||
|
Kpa-1 |
1/8 |
3.17 |
1.5 |
23 |
60 |
13 |
50 |
4 |
32 |
14mm |
4 |
|
Kpa-2 |
3mm |
3mm |
1.5 |
23 |
60 |
13 |
50 |
4 |
32 |
14mm |
4 |
|
Kpa-3 |
4mm |
4mm |
1.5 |
23 |
60 |
13 |
50 |
4 |
32 |
14mm |
4 |
|
Kpa-4 |
1/4 |
6.35mm |
4.3 |
24.5 |
63 |
13 |
50 |
4 |
32 |
14mm |
4 |
|
Kpa-5 |
6mm |
6mm |
1.3 |
24.5 |
63 |
13 |
50 |
4 |
32 |
14mm |
4 |
|
Kpa-6 |
8mm |
5mm |
4.3 |
25 |
65 |
13 |
50 |
4 |
32 |
14mm |
6.5 |
|
Kpa-7 |
3/8 |
9.52mm |
6.3 |
26 |
67 |
13 |
50 |
4 |
32 |
14mm |
6.5 |
|
Kpa-8 |
10mm |
10mm |
6.3 |
26 |
67 |
13 |
50 |
4 |
32 |
14mm |
6.5 |
|
Kpa-9 |
1/2 |
12.7mm |
6.3 |
26.5 |
73.5 |
16.5 |
58 |
4 |
45 |
19.2mm |
6.5 |
|
Kpa-10 |
12mm |
12mm |
6.3 |
26.5 |
73.5 |
16.5 |
58 |
4 |
45 |
19.2mm |
6.5 |
六、卡套式针型阀安装步骤：
第一步：将管子插入接头，确保管子端部达到接头底部，并用手指拧紧卡套螺母。
第二步：在卡套螺母的6点位置做一标记。
第三步： 用扳手固定接头本体，旋转卡套螺母一又四分之一转，这时所做标记旋转540度，至9点钟位置。
