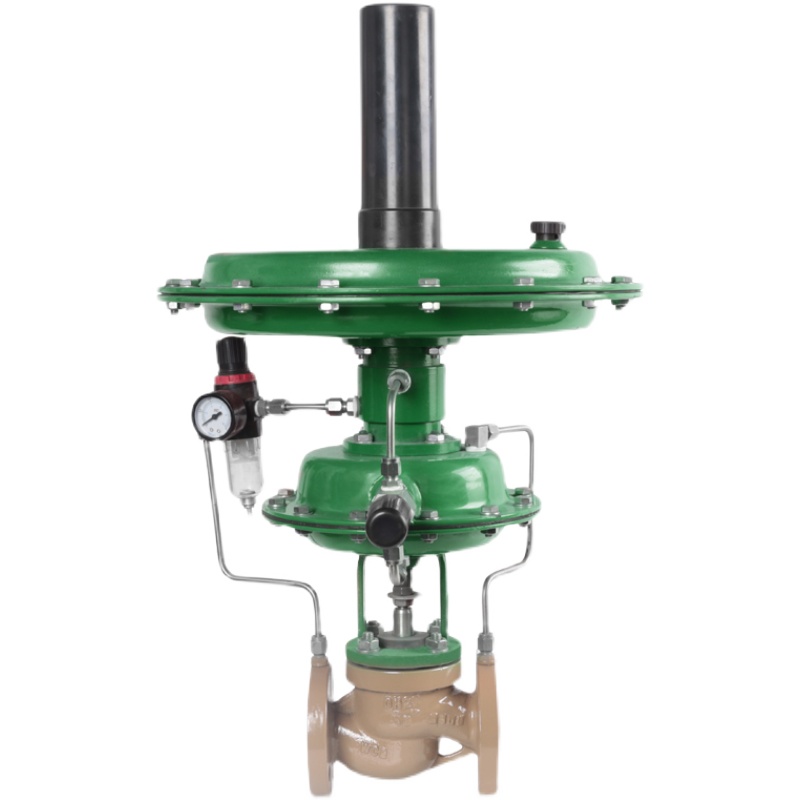

自力式氮封阀工作原理

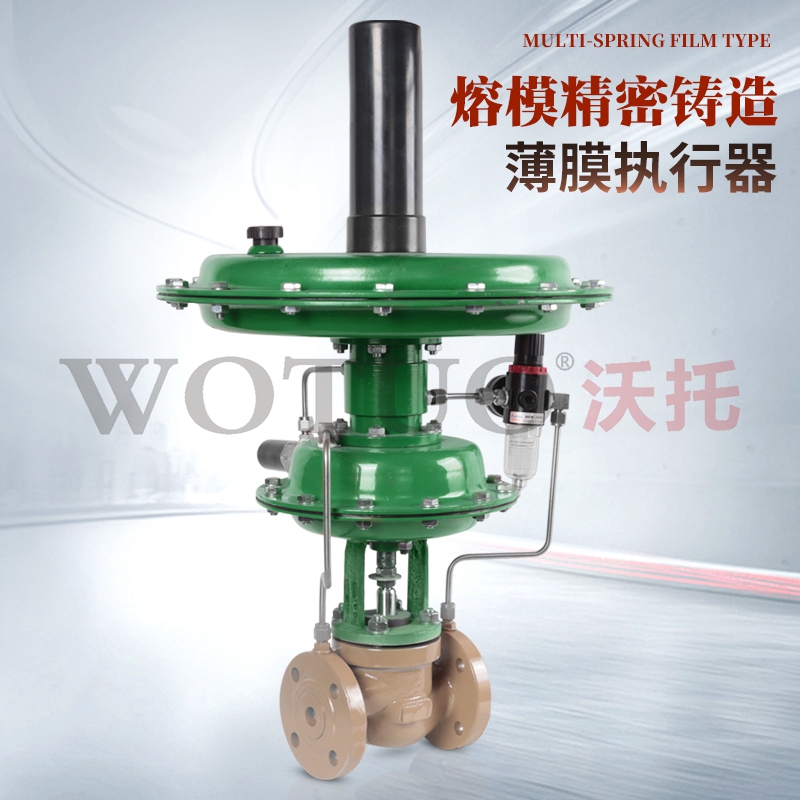

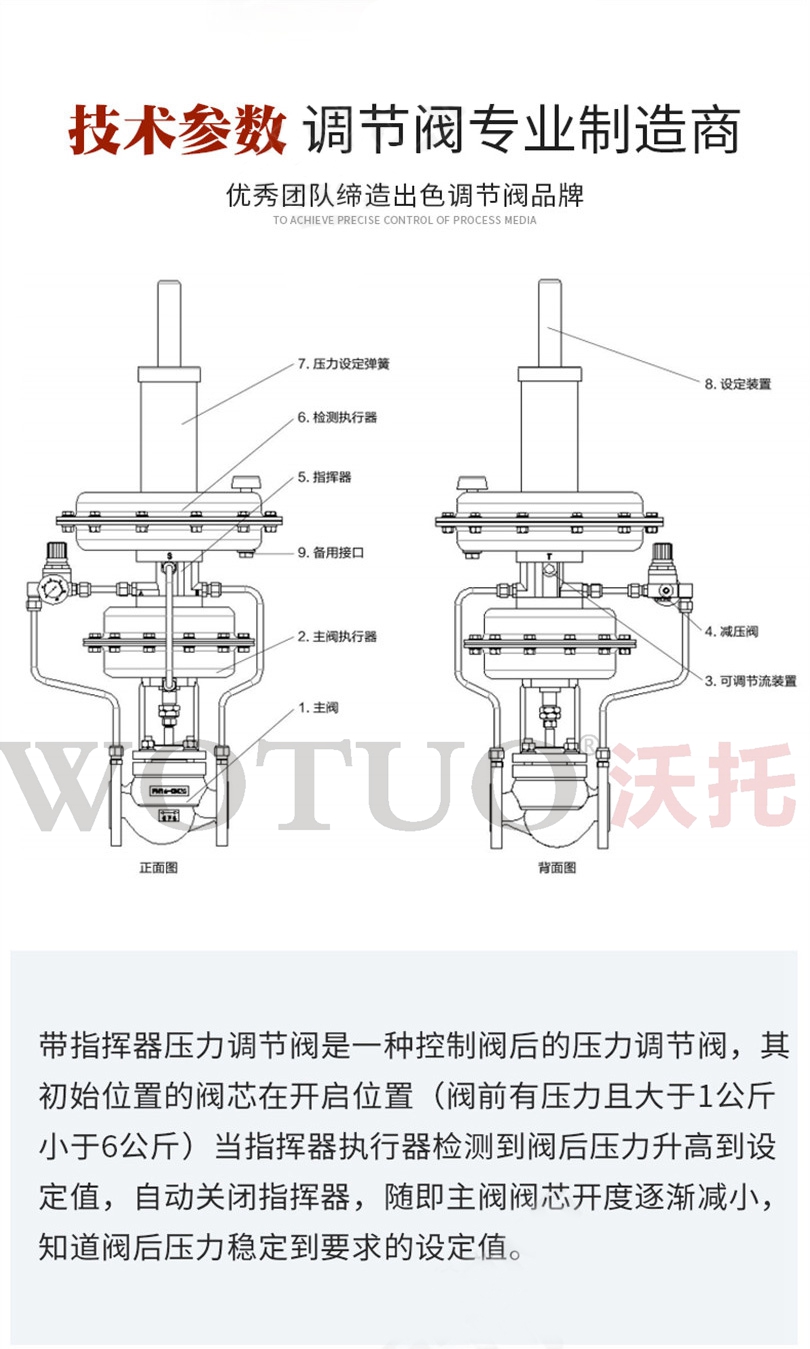

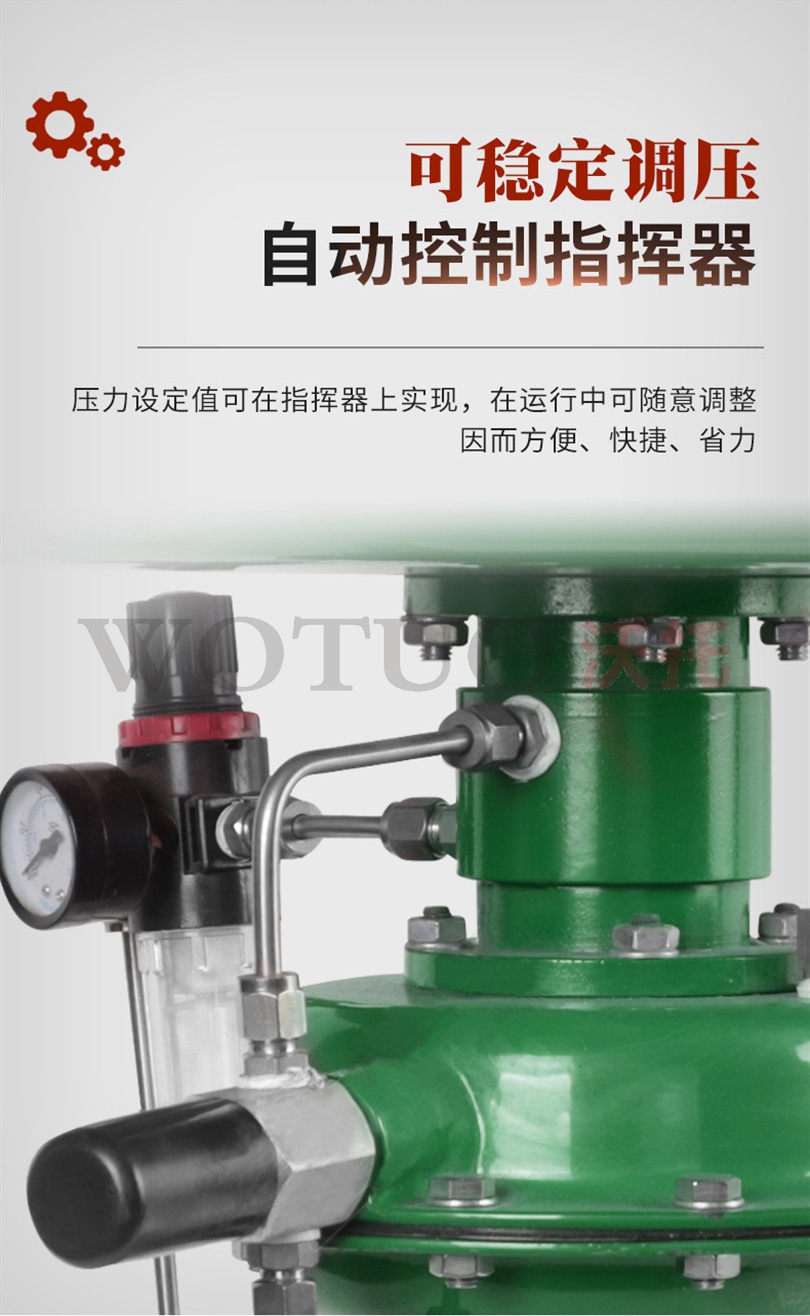

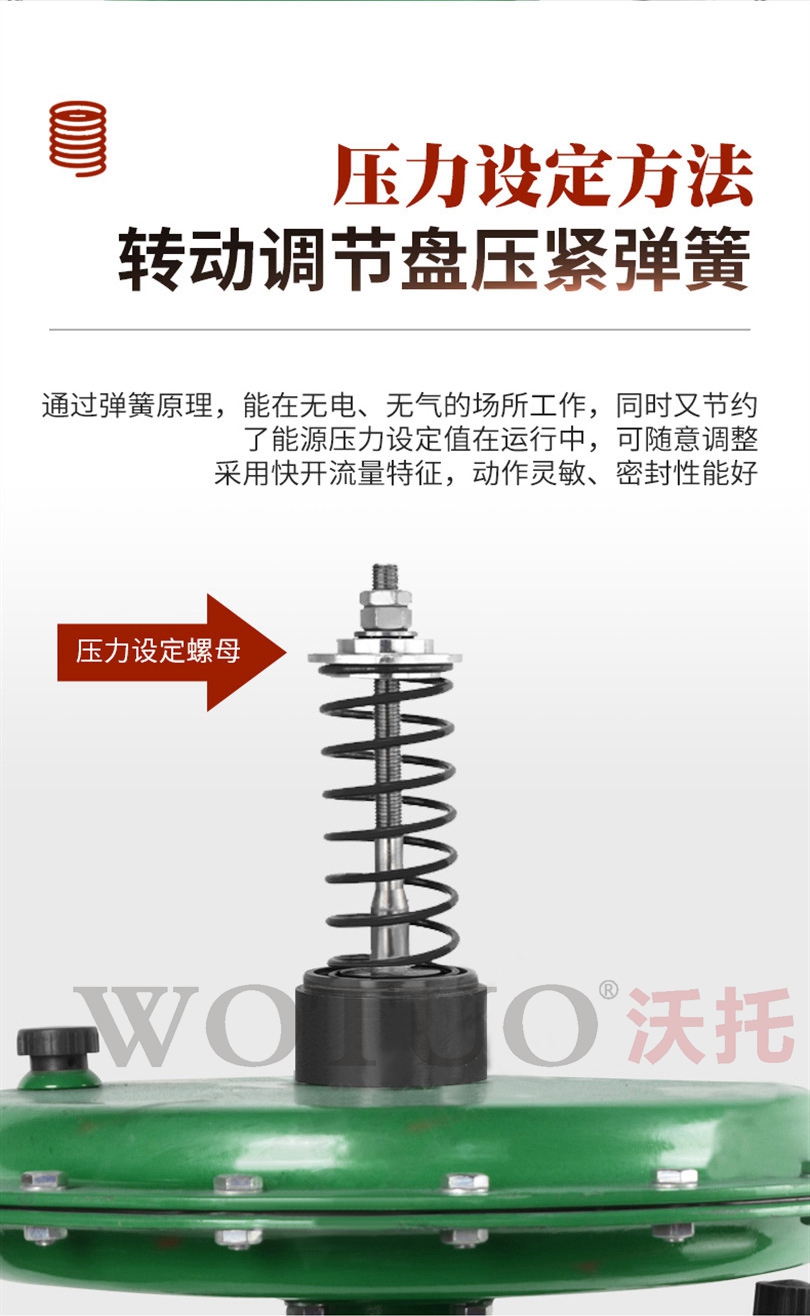

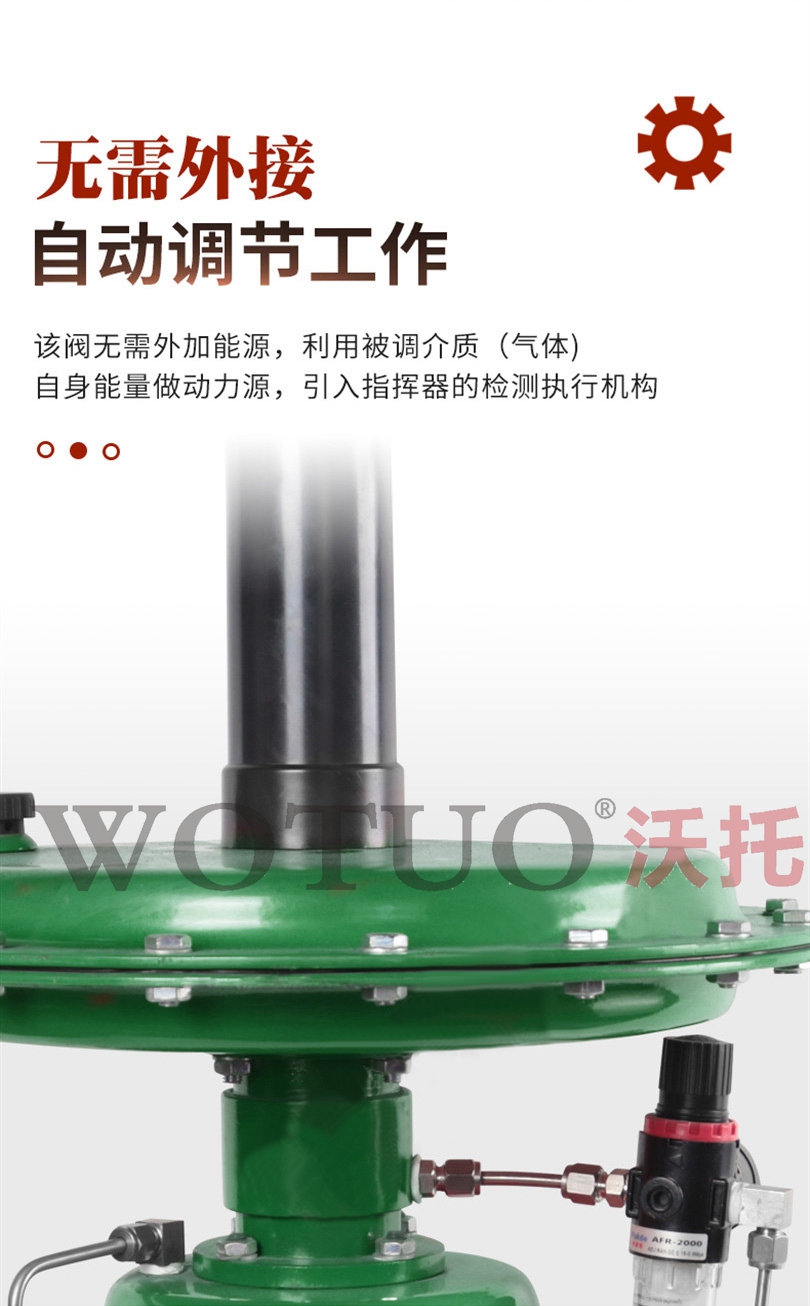

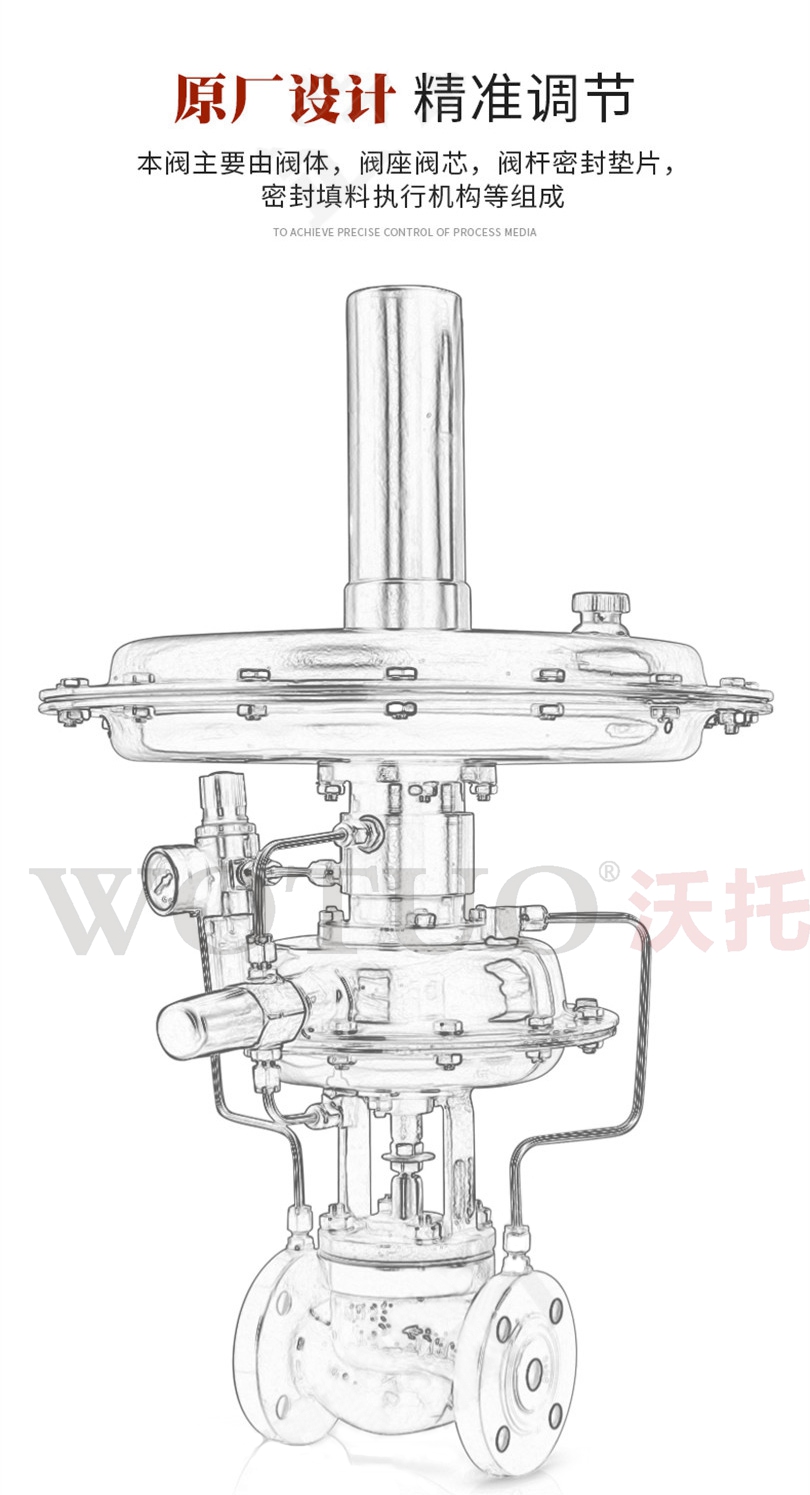

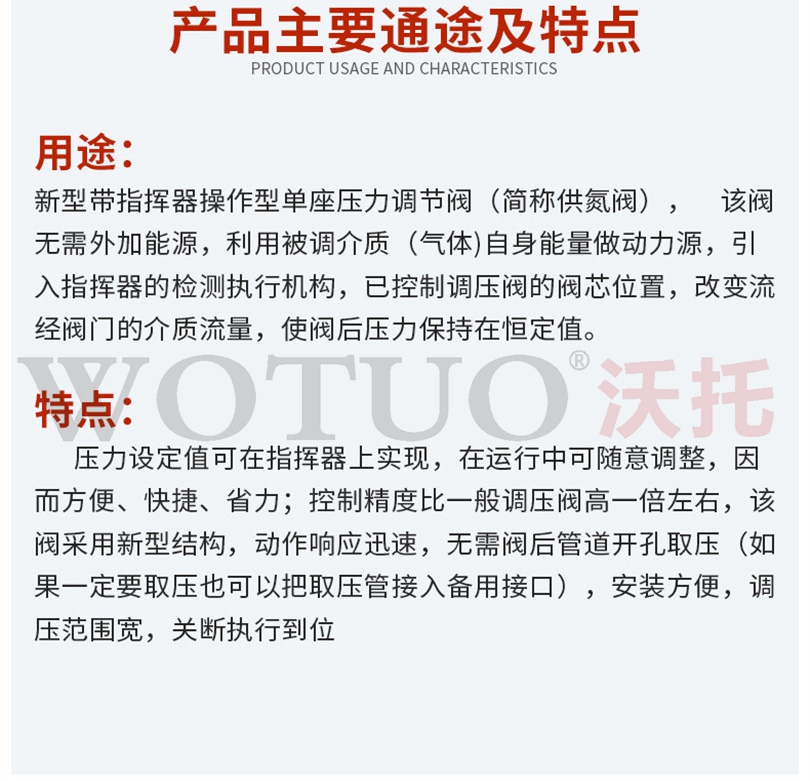

供氮装置将设在罐顶的取压点的介质经导压管引入检测机构(7)，介质在检测元件上产生一个作用力与与弹簧(8)、预紧力相平衡。当罐内压力降低至低于供氮装置压力设定点时，平衡破坏，使指挥器阀芯(6)，打开，使阀前气体经减压阀(5)，节流阀(4)、进入主阀执行机构(3)上、下膜室，打开主阀阀芯(2)，向罐内充注氮气；当罐内压力升至供氮装置压力设定点，由于预设弹簧力，关闭指挥器阀芯(6)、由于主阀执行机构中的弹簧作用，关闭主阀，停止供氮。 泄氮装置该装置采用内反馈结构，介质直接经阀盖进入检测机构(2)，介质在检测元件上产生一个作用力与预设弹簧(3)预紧力相平衡。当罐内压力升高至高于泄氮装置压力设定点时，平衡被破坏，使阀芯(1)上移，打开阀门，向外界泄放氮气；当罐内压力降至泄氮装置压力设定点，由于预设弹簧力作用，关闭阀门。

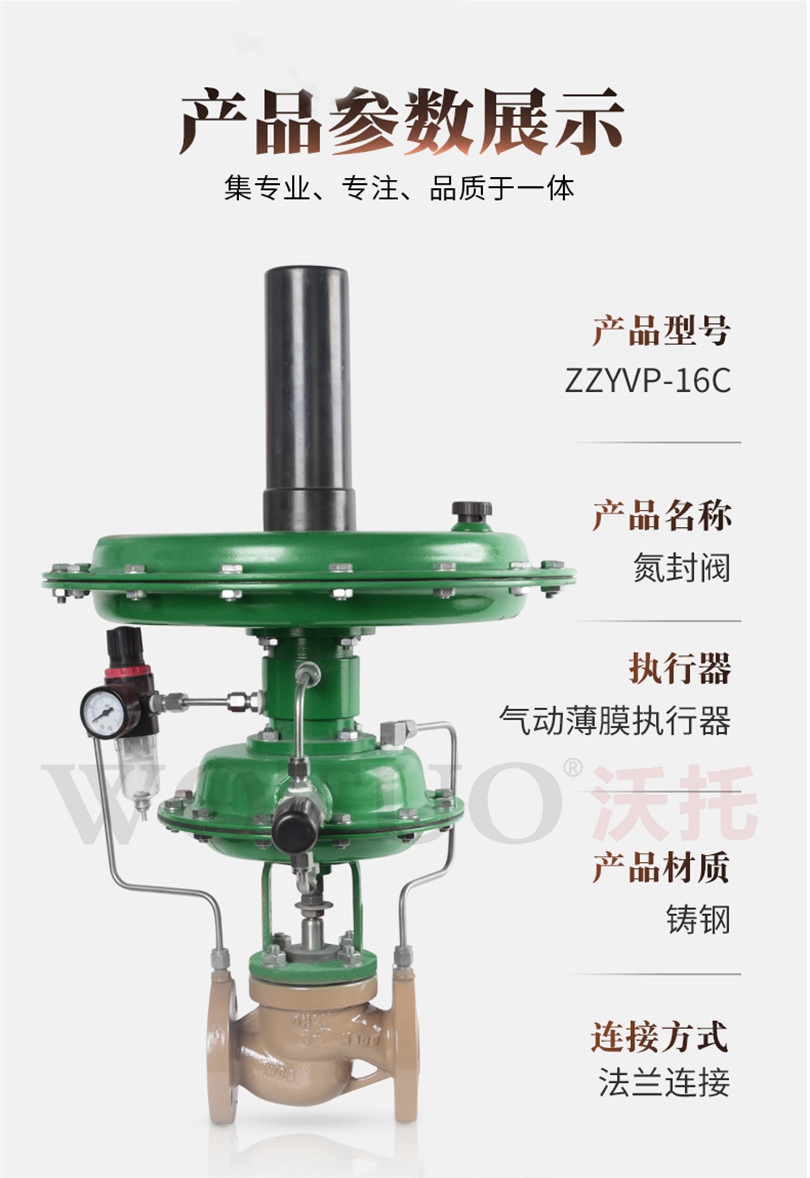

自力式氮封阀技术参数和性能

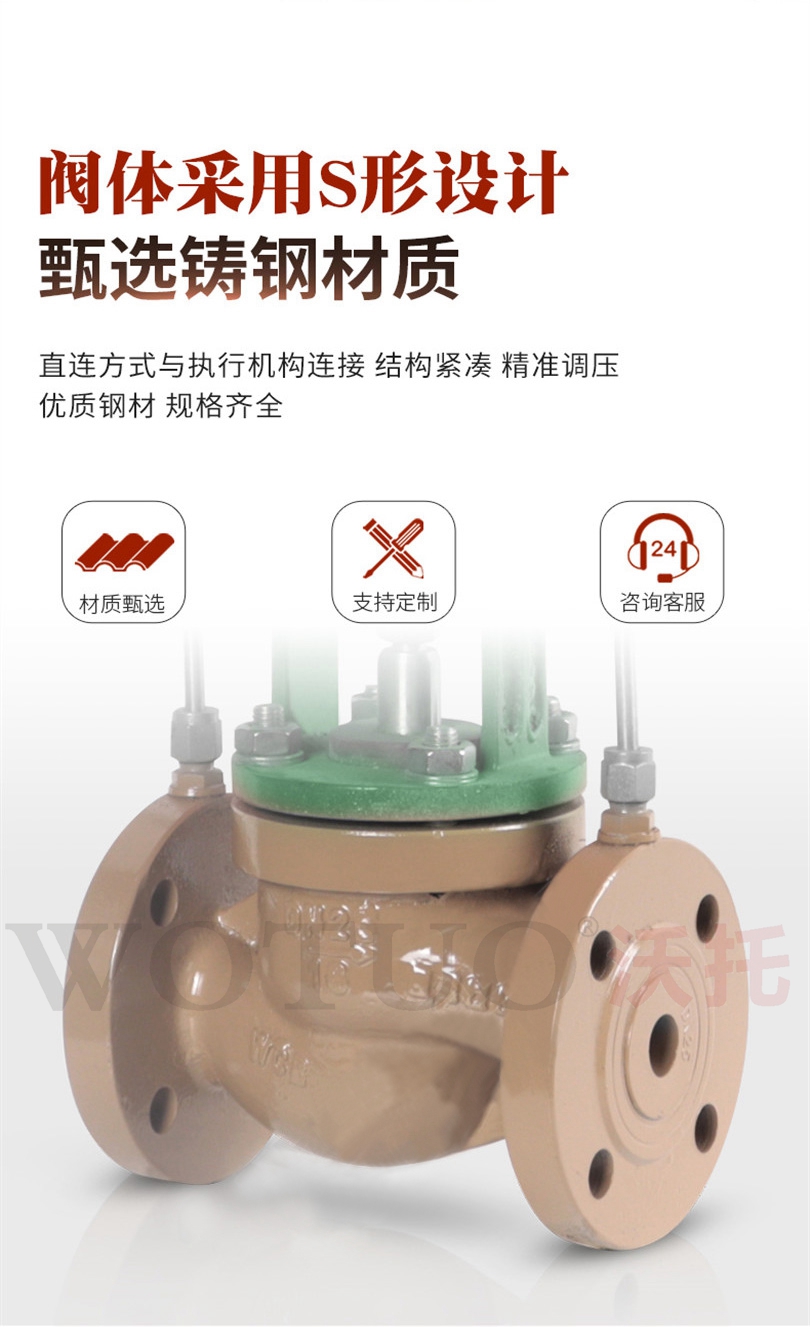

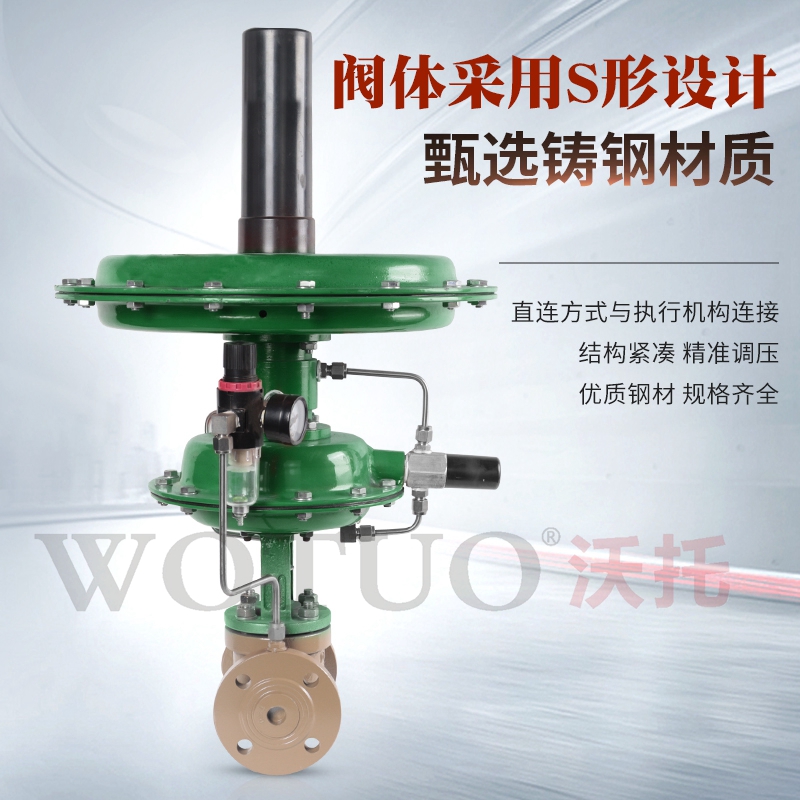

自力式氮封阀阀体
|
公称通径 |
DN25、32、40、50、65、80、100mm |
|
|
公称压力 |
PN1.0M Pa JB/T79.1-94、79.2-94等 |
|
|
法兰标准 |
||
|
阀体材料 |
铸铁（HT200）、铸钢（ZG230-450）、铸不锈钢（ZG 1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti） |
|
|
阀芯材料 |
硬密封 |
不锈钢（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti） 不锈钢镶嵌橡胶圈 |
|
软密封 |
||
|
阀杆材料 |
不锈钢（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti） |
|
|
流量特性 |
- |
|
|
使用温度 |
||

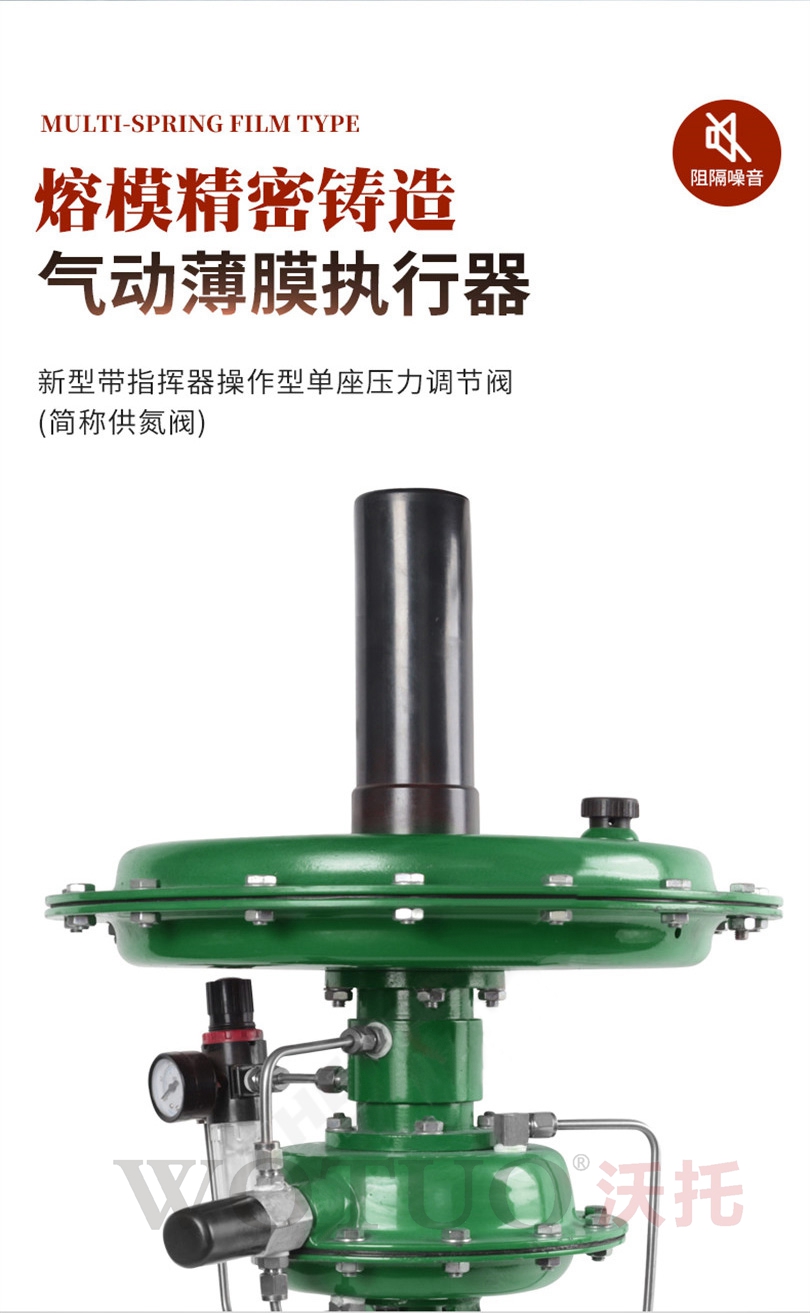

自力式氮封阀执行器
|
压力设定范围(KPa) |
0.4～0.5 5～10 9～14 13～19 18～24 22～28 27～33 |
|
膜盖材料 |
A3、A4钢板涂四氟乙烯 |
|
膜片材料 |
丁晴橡胶、乙炳橡胶、氟橡胶、耐油橡胶 |
自力式氮封阀性能
|
设定值偏差±5% |
允许泄露量 |
|
|
允许泄露量 |
标准型 |
IV级（符合GB/T4312-92标准） |
|
严密型 |
VI级（符合GB/T4312-92标准） |
|

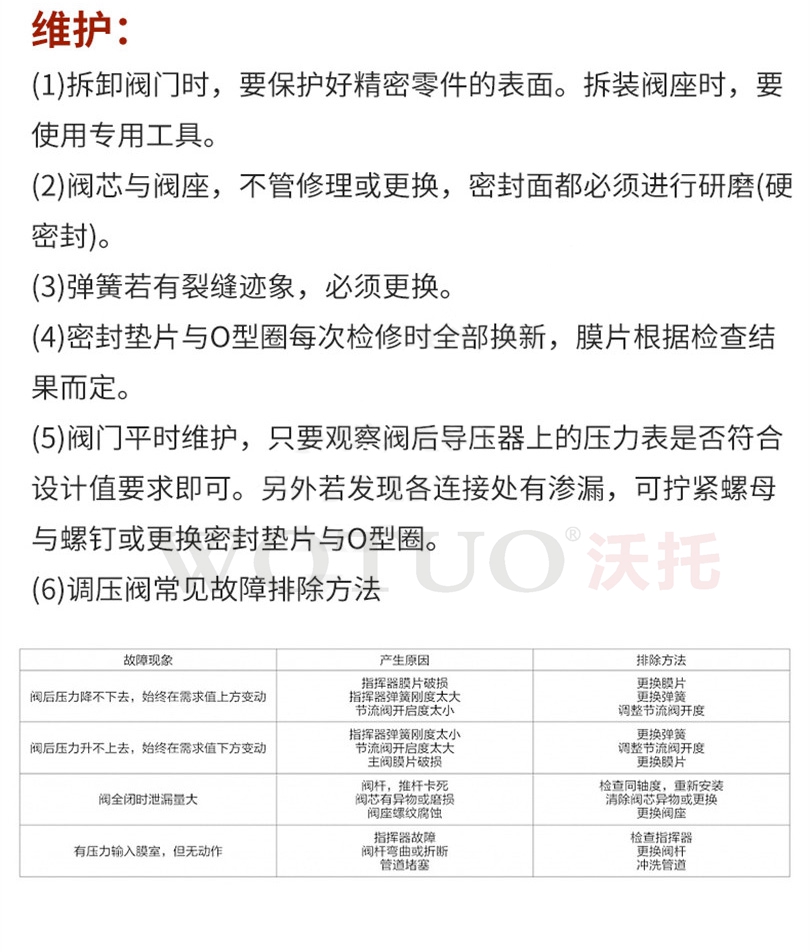

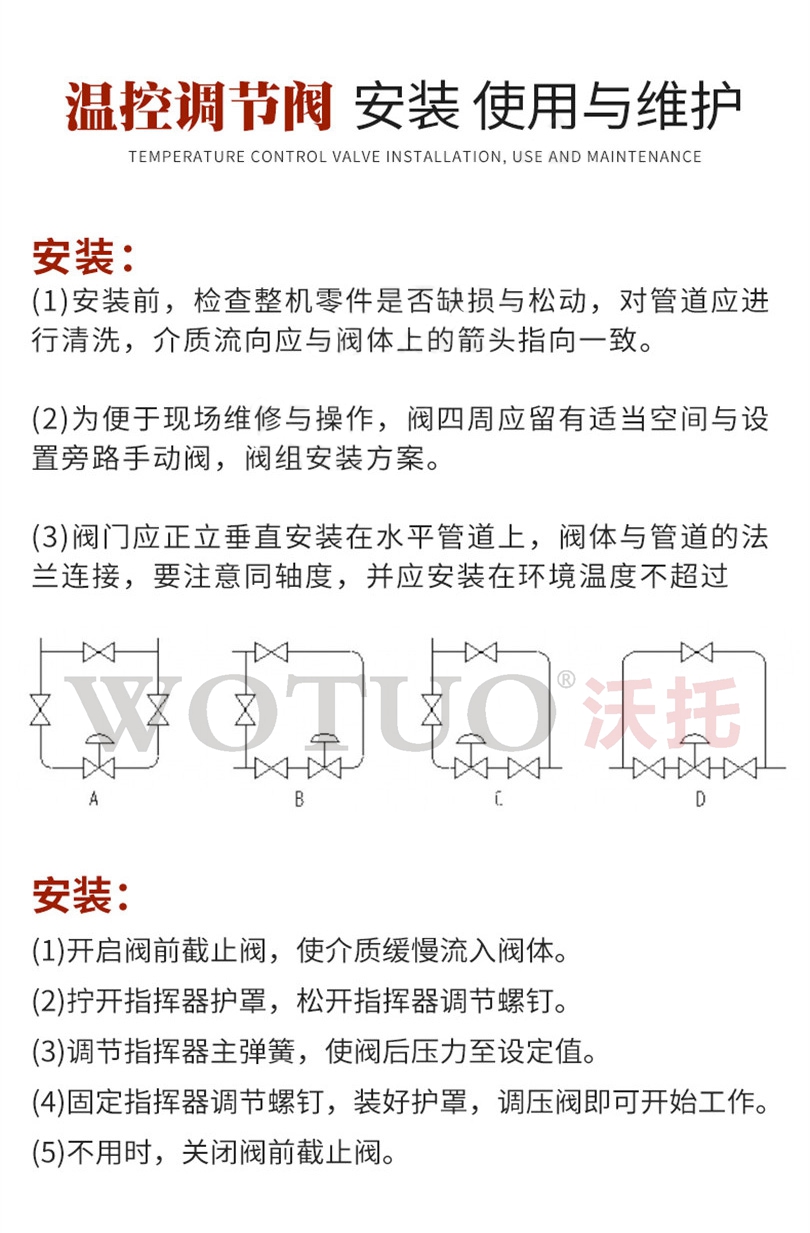

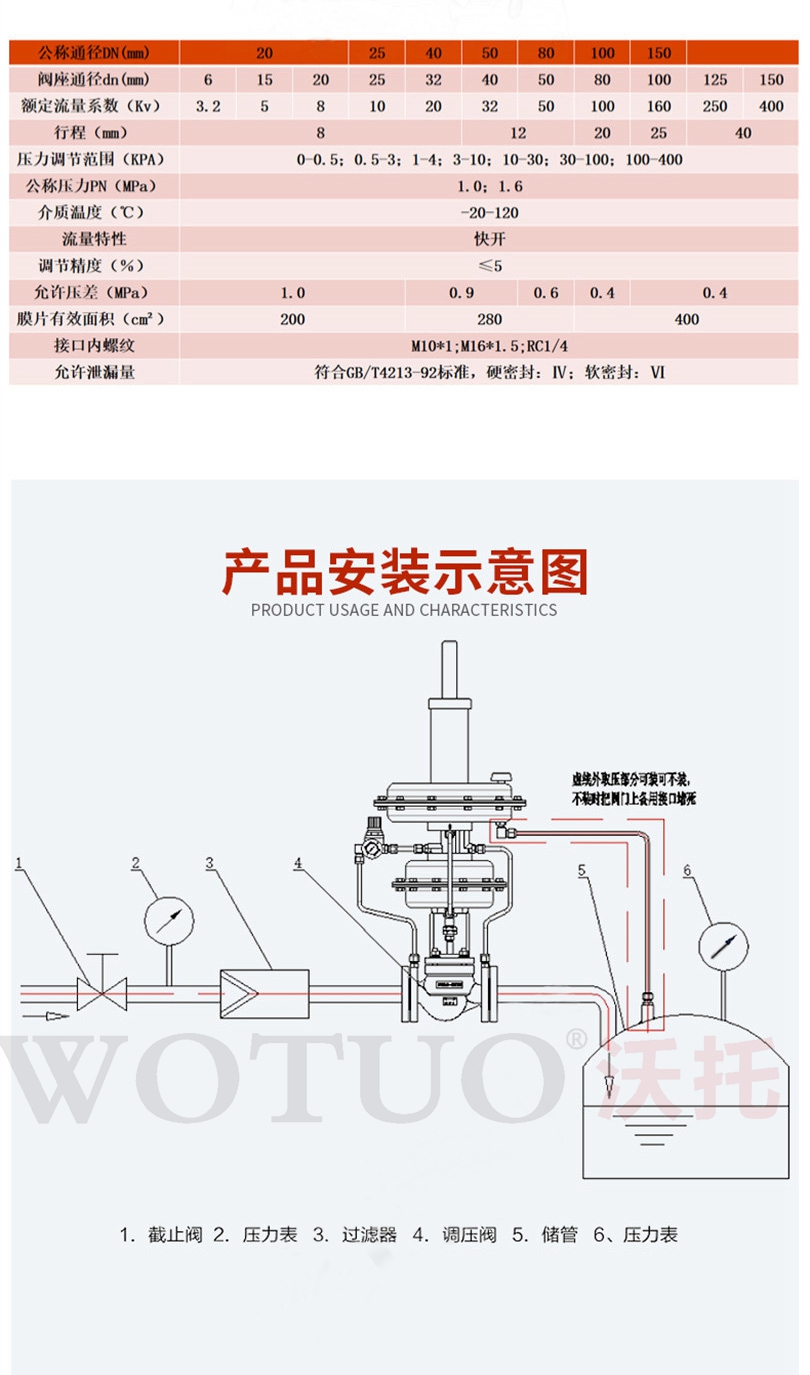

额定流量系数、额定行程、性能
自力式供氮装置
|
公称通径DN |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
||||||||
|
阀座通径Dn |
5 |
6 |
7 |
8 |
10 |
12 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
120 |
100 |
|
流量系数Kv |
0.2 |
0.32 |
0.5 |
0.8 |
1.8 |
2.8 |
4.4 |
6.9 |
11 |
20 |
30 |
48 |
75 |
120 |
190 |
|
额定行程L |
8 |
10 |
14 |
20 |
25 |
||||||||||
自力式泄氮装置
|
公称通径DN |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
|
阀座通径Dn |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
|
流量系数Kv |
6.9 |
11 |
20 |
30 |
48 |
75 |
120 |
190 |
|
额定行程L |
8 |
10 |
14 |
20 |
25 |
|||
