高温角座阀由阀体及相关配件组成，目前市场供应材质由不锈钢304、316及各种材质打造而成，是自动控制系统中常见的管路开关，高温角座阀被广泛应用于印织，印染、漂白、食品、洗涤、化工、水处理、医药等各种自动机械设备，高温角座阀具有无水击、无噪声、密封性能可靠等特点。
高温角座阀结构小巧非常节省安装空间，呈45°或90°直角。配合控气换向电磁阀适用于短时间频繁启闭。具有反应灵敏、动作准确、活塞式寿命非常高（可达1000万次以上）等特点；可实现准确控温、滴加液体等要求。高温角座阀能保持流速且能够节省空间，它是采用气动执行机构来操作的导向直行程阀，角座阀广泛应用于短时间频繁启动，具有反应灵敏，动作准确的特点。
单作用(气动头通常为一个孔);工作原理;根据弹簧复位达到开启和关闭的作用，分为常开型与常闭型。双作用(气动头通常为两个孔);工作原理:给气控制其开关。(根据客户要求，还可以选双作用加弹簧复位，控制更精准)
一、高温角座阀特点：
1、角座阀具有阀门开或关位置显示。
2、外部气动先导，可增加使用寿命，免维护。
3、溢流口与滑块间有自调节密封压盖，可提高密封性能。
4、阀体角座结构，可实现大流量（特别是与普通截止阀相比较），结构紧凑响应快。
5、流量大、流阻小、无水锤
6、Y型设计，增加30%流量
7、气缸采用不锈钢材质，在恶劣的环境中更加优秀，可360°旋转
二、高温角座阀制造技术规范：
|
控制形式
|
直动式
|
阀体
|
不锈钢CF8M
|
|
结构
|
角座阀
|
阀芯材料
|
不锈钢
|
|
接口
|
G1/2-G2
|
阀座密封
|
PTEF
|
|
粘度
|
600mm2/s
|
活塞密封
|
FKM/NBR
|
|
介质温度
|
PTFE:-10℃~+180℃
|
安装
|
任何位置
|
|
环境温度
|
-10℃~+60℃
|
控制介质
|
空气 中性 气体 蒸汽
|
三、高温角座阀主要连接尺寸
|
DN
|
L
|
T
|
f
|
D
|
D1
|
D2
|
H
|
A
|
B
|
n-￠d
|
执行器
|
|
15
|
120
|
14
|
2
|
95
|
65
|
40
|
145
|
185
|
62
|
4-14
|
50
|
|
20
|
130
|
14
|
2
|
105
|
75
|
50
|
155
|
188
|
62
|
4-14
|
50
|
|
25
|
140
|
14
|
2
|
115
|
85
|
60
|
158
|
198
|
62
|
4-14
|
50
|
|
32
|
150
|
16
|
2
|
135
|
100
|
70
|
195
|
225
|
76
|
4-18
|
63
|
|
40
|
180
|
16
|
2
|
145
|
110
|
80
|
205
|
240
|
76
|
4-18
|
63
|
|
50
|
195
|
16
|
2
|
160
|
125
|
92
|
208
|
255
|
76
|
4-18
|
63
|
|
65
|
230
|
18
|
2
|
185
|
145
|
92
|
220
|
270
|
96
|
4-18
|
80
|
|
80
|
250
|
18
|
2
|
195
|
160
|
92
|
262
|
290
|
114
|
8-18
|
100
|
|
100
|
280
|
18
|
2
|
215
|
180
|
115
|
292
|
320
|
114
|
8-18
|
100
|

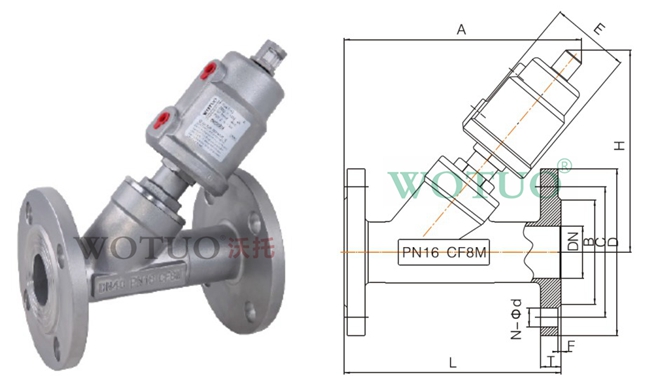

四、高温角座阀结构示意图
伍、高温角座阀主要计算参数
高安装
|
接口
英寸 |
内孔
mm |
KV值
m3/h |
最大工作
压力(bar) |
要求最小
气源压力(bar) |
执行机构
尺寸mm |
流向
|
|
G3/8
|
13
|
3.7
|
0-16
|
4.0
|
40
|
阀座上方
|
|
G1/2
|
13
|
4.2
|
0-16
|
2.7
|
50
|
阀座上方
|
|
G3/4
|
20
|
8.0
|
0-16
|
2.7
|
50
|
阀座上方
|
|
G1
|
25
|
19.0
|
0-16
|
2.0
|
63
|
阀座上方
|
|
G11/4
|
32
|
27.5
|
0-16
|
2.0
|
63
|
阀座上方
|
|
G11/2
|
40
|
42.0
|
0-16
|
2.0
|
63
|
阀座上方
|
|
G2
|
50
|
52.0
|
0-16
|
2.0
|
63
|
阀座上方
|
|
G21/2
|
65
|
77.0
|
0-14
|
1.6
|
80
|
阀座上方
|
安装位置：任意
→在阀体外侧所附的箭头代表介质流动的方向，安装时请遵循
安装过程：
→ 连接阀门到管道，确保阀体所附箭头与流体方一致。
→ 焊接式阀门安装：焊接时请先将执行器卸离阀体。
→ 螺纹式阀门安装：可按照用户要求提前卸离或不需卸离执行器。
→ 连接阀门到管道，确保阀体所附箭头与流体方一致。
→ 焊接式阀门安装：焊接时请先将执行器卸离阀体。
→ 螺纹式阀门安装：可按照用户要求提前卸离或不需卸离执行器。
拆卸：
拆卸前首先确保对阀门的气压作用已经解除。
安装前需要卸下阀体时，避免用力过大，轻卸。
拆卸后，保护好螺纹、密封面及密封垫。
安装好阀体后，装执行器部分时，注意别漏装密封垫。
安装后，检测阀体与执行器密封是否完好。确保无泄露，方可使用。
拆卸前首先确保对阀门的气压作用已经解除。
安装前需要卸下阀体时，避免用力过大，轻卸。
拆卸后，保护好螺纹、密封面及密封垫。
安装好阀体后，装执行器部分时，注意别漏装密封垫。
安装后，检测阀体与执行器密封是否完好。确保无泄露，方可使用。
