一、气动丝口三通球阀产品概述
沃托公司生产的气动三通球阀是以压缩空气为动力，阀杆带动阀芯在阀体内转动90°可以实现全开—全闭的动作。可采用智能控制与定位，与电气阀门定位器配套，输入4-20mADC信号及0.4～0.8MPa气源即可控制运转，实现对压力、流量、温度、液位等参数的调节。气动三通球阀按其密封性能分为金属密封与软密封。气动三通球阀具有结构紧凑、体积精小、运行可靠、密封性好、维修容易、安装方便、适应性强等优点。气动丝口三通球阀特别适合于小管道介质需要分流的场合。气动丝口三通球阀广泛应用于石油、化工、教学设备、轻工、高压设备、制药、造纸等工业自动控制系统中，作远距离集中控制或现场控制。
二、气动丝口三通球阀技术参数及性能
|
公称通径DN(mm) |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
阀体形式 |
整体锻造阀体(DN50以内)、三段式锻造阀体(DN50以上) |
|||||||||||
|
公称压力 |
PN16.0、25.0MPa；ANSI150、300、600、900LB |
|||||||||||
|
连接形式 |
法兰式、焊接式、螺纹式(适用于PN45MPa以内) |
|||||||||||
|
密封填料 |
V型聚四氟乙烯填料、柔性石墨填料等 |
|||||||||||
|
阀芯形式 |
O型球体阀芯 |
|||||||||||
|
流量特性 |
近似快开特性 |
|||||||||||
|
动作范围 |
0～90°、0～360° |
|||||||||||
|
泄露量Q |
按GB/T4213-92，小于额定KV0.01% |
|||||||||||
|
配置执行机构 |
GT、AT、AR、AW系列单双作用气动执行器 |
|||||||||||
|
控制方式 |
开关两位控制能、4～20mA模拟量信号控制 |
|||||||||||
三、气动丝口三通球阀执行器参数
|
执行器型号 |
GT、AT、AR、AW系列单双作用气动执行器 |
|
供气压力 |
0.4～0.8MPa |
|
气源接口 |
G1/4"、G1/8"、G3/8"、G1/2" |
|
环境温度 |
-30～+70℃ |
|
作用形式 |
单作用执行机构：气关式(B)--失气时阀位开(FO)；气开式(K)--失气时阀位关(FC) |
|
可配附件 |
定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等 |
|
电磁阀 |
二位三通二位五通（单电控双电控） |
四、气动丝口三通球阀零件材料
|
零件名称 |
材料 |
|||
|
阀体、阀盖 |
A105 |
304(CF8) |
316(CF8M) |
316L(CF3M) |
|
球体 |
2Cr13+氮化处理 |
304 |
316 |
316L |
|
阀杆 |
2Cr13 |
304 |
316 |
316L |
|
阀座密封圈 |
PTFE、碳素纤维＋PTFE、对位聚苯 |
|||
|
填料 |
V型PTFE、柔性石墨 |
|||
五、气动丝口三通球阀性能规范
|
公称通径DN(mm) |
DN15-300 |
|||||
|
公称压力 |
PN(MPa) |
10.0 |
16.0 |
25.0 |
32.0 |
42.0 |
|
试验压力 |
强度试验 |
15.0 |
24.0 |
37.5 |
48.0 |
63.0 |
|
密封试验 |
11.0 |
17.6 |
27.5 |
35.2 |
46.2 |
|
|
低压气密试验 |
0.5～0.7 |
|||||
|
适用介质 |
水、油、蒸气、硝酸类(温度≤200℃)、醋酸类(温度≤200℃) |
|||||

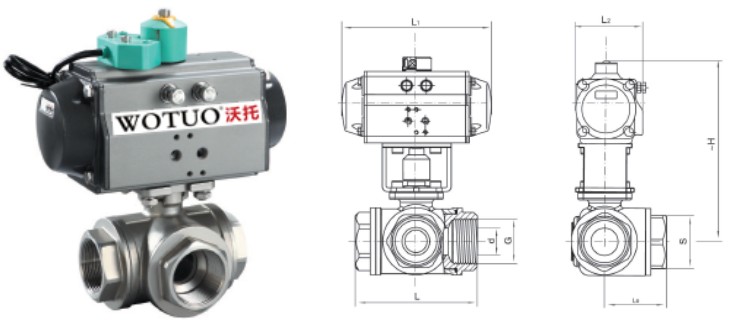

六、气动丝口三通球阀主要外形及连接尺寸Ovq614(5)f(n、P)-PN16-64（1.6-6.4MPa）
|
公 称 通 径 Nominal diameter |
外形连接尺寸Connecting Flange Size |
执行器型号 Actuator model |
||||||||
|
DN |
in |
D |
G |
L |
L0 |
L1 |
L2 |
-H |
S |
|
|
15 |
1/2 |
10 |
1/2’’ |
68 |
34 |
141/159 |
71/83 |
177/208 |
26 |
AT050D/AT063S |
|
20 |
3/4 |
15 |
3/4’’ |
78 |
39 |
141/159 |
71/83 |
180/211 |
32 |
AT050D/AT063S |
|
25 |
1 |
20 |
1” |
86 |
43 |
159/211 |
83/95 |
199/227 |
38 |
AT063D/AT075S |
|
32 |
11/4 |
25 |
11/4” |
111 |
55.5 |
211/248 |
95/107 |
231/251 |
49 |
AT075D/AT088S |
|
40 |
11/2 |
32 |
11/2” |
126 |
63 |
248/269 |
107/123 |
235/265 |
56 |
AT088D/AT100S |
|
50 |
2 |
38 |
2” |
143 |
71.5 |
248/269 |
107/123 |
263/298 |
70 |
AT088D/AT100S |

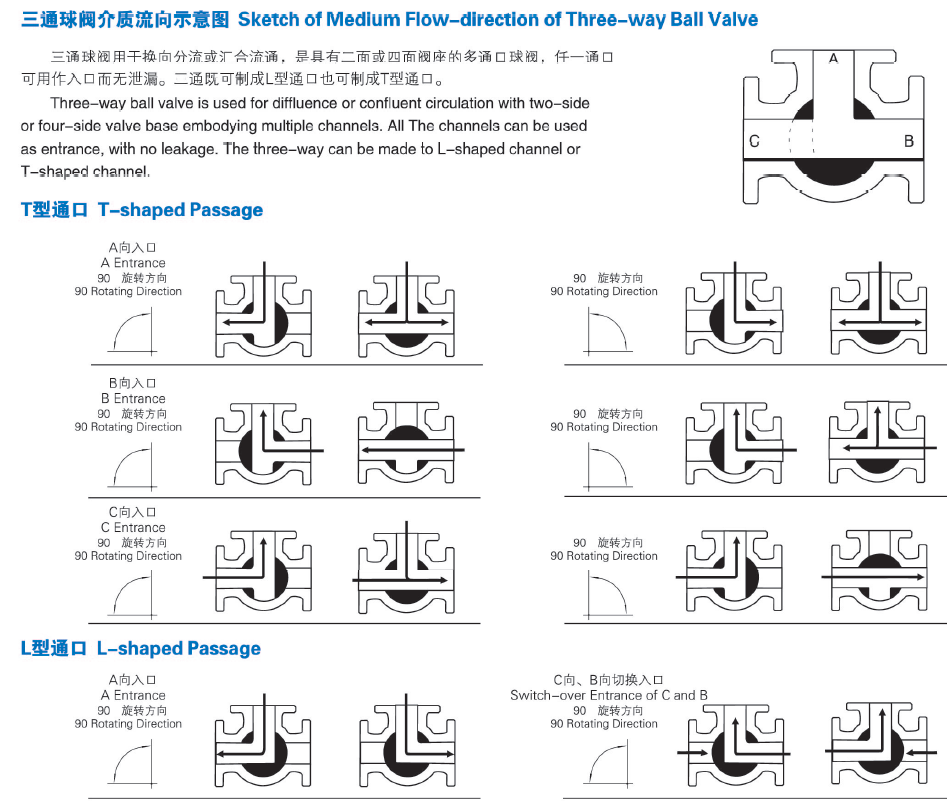

七、气动丝口三通球阀流向图
八、气动丝口三通球阀产品选型
1：阀体参数：公称通径、工作压力、工艺介质、使用场合、阀体材料等系列参数；
2：执行器参数：执行器形式、控制方式、控制信号(4-20mA,1-5V)、作用方式(气弹簧式，气开关式)；
3：管道介质的流向要求。
尽量详细提供以上技术参数，方便我公司生产及技术人员为您准确选型。如有任何疑问.您可以致电给我们，我们一定会尽心尽力为您提供优质的服务！
