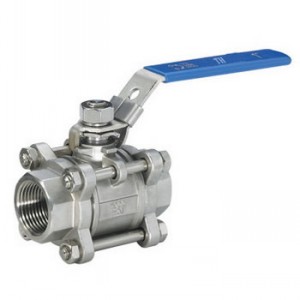

三片式内螺纹球阀

  • 型   号:Q11F
  • 类   别:内螺纹球阀
  • 材   质:DN15-50
  • 压   力:上海

Q11F三片式内螺纹球阀分为整体式一片式、两段式及三段式。阀体铸造采用台湾引进的先进工艺,结构合理、造型美观。阀座采用弹性密封结构,密封可靠,启闭轻松。阀杆采用有倒密封的下装式结构,阀腔异常升压时,阀杆不会被冲出

分享到:

一、三片式内螺纹球阀产品概述

Q11F三片式内螺纹球阀分为整体式一片式、两段式及三段式。阀体铸造采用台湾引进的先进工艺,结构合理、造型美观。阀座采用弹性密封结构,密封可靠,启闭轻松。阀杆采用有倒密封的下装式结构,阀腔异常升压时,阀杆不会被冲出。

三片式球阀连接形式另有对焊(BW)承插焊(SW),并均可带国际标准ISO支架平台和锁定装置。可设置90°开关定位机构,根据需要加锁以防止误操作,驱动方式:手动、电动、气动。

选用不同的材质,可分别适用于水、蒸汽、油品、硝酸、醋酸等多种介质。三片式内螺纹球阀及对焊连接球阀适用于PN1.04.0MPa,工作温度-29180(密封圈为增强聚四氟乙烯)-29300(密封圈为对位聚苯)的各种管路上,用于截断或接通管路中的介质

二、Q11F三片式内螺纹球阀结构特点

1. 流体阻力小。

2. 结构简单,相对体积小,重量轻,便于维修。

3. 密封性能好。

4. 不受安装方向的限制,介质的流向可任意。

5. 无振动,噪声小。

三、Q11F三片式内螺纹球阀标准规范:

设计制造标准:GB/T 12237-2007

结构长度标准:GB/T 12221-2005

承插焊标准:GB12224ANSIB16.25

压力温度等级:GB/T 12224-2005

试验检验标准:GB/T 13927-2008

四、Q11F三片式内螺纹球阀主要性能规范

公称压力

最高使用压力

试验压力(水压)

1.6MPA

120℃以下水、油、瓦斯

饱和蒸汽

阀体

阀座

1.76MPA

0.6MPA

9.5MPA

7MPA

五、Q11F三片式内螺纹球阀主要外形连接尺寸及重量

口径

1/2

3/4

1

1 1/4

1 1/2

2

L

92

111

127

140

152

178

S

21.8

27.1

33.8

42.8

48.7

61.l

B

9.6

12.7

12.7

127

12.7

15.9

LO

123

160

160

l95

195

250

NPT

1/2

3/4

1

1 1/4

1 1/2

2

六、Q11F三片式内螺纹球阀主要零件材料

零件名称

材质

阀体

不锈钢CF8M

碳钢WCB

密封圈

聚四氟乙烯PTFE

聚四氟乙烯PTFE

阀盖

不锈钢CF8M

碳钢WCB

球体

不锈钢SS316

不锈钢SS304

阀杆

不锈钢SS316

不锈钢SS316

螺母

不锈钢SS304

FCD45

垫圈

不锈钢SS304

FCD45

手柄套

塑料

塑料

手柄

不锈钢SS304

不锈钢SS304

阀杆螺母

不锈钢SS304

B7

填料压盖螺母

不锈钢SS304

不锈钢SS304

填料

聚四氟乙烯PTFE

聚四氟乙烯PTFE

止推垫圈

聚四氟乙烯PTFE

聚四氟乙烯PTFE

螺栓

不锈钢SS304

B8

订货须知:



    一、①Q11F三片式内螺纹球阀产品名称与型号②Q11F三片式内螺纹球阀口径③是否带附件以便我们的为您正确选型。

    二、若已经由设计单位选定Q11F三片式内螺纹球阀型号,请按Q11F三片式内螺纹球阀型号直接向我们沃托阀门销售部订购。

    三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们沃托阀门专家为您审核把关。
