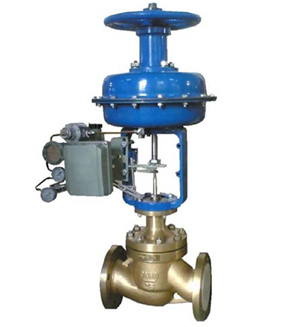

1.采用平衡式阀芯结构,轴向不平衡力小,允许压差大,稳定性好。
2.套筒互换性强,拆装方便,容易维修。
3.全金属阀芯结构适用多种工作场合,达到IV级泄漏标准,ZXMQ型软密封结构阀芯达到VI级泄漏标准。
4.阀体按流体力学原理设计成等截面低流阻流道,可调范围大,固有可调比为50,额定流量系数增大30%。
5.执行机构采用多弹簧结构,高度减少30%。重量减轻30%。
6.ZJHMV型波纹管密封型调节阀,对移动的阀杆形成了完全的密封,堵绝流体外漏。
7.ZJHMJ型调节阀带有保温夹套,用于流体冷却后易结晶、凝固造成堵塞的场合
阀体、阀盖:HT200、ZG230-450、ZGlCr18Ni9Ti
阀芯、阀座:1Cr18Ni9T、司钛莱合金堆焊
软密封阀芯:增强聚四氟乙烯
填料:聚四氟乙烯、柔性石墨、不锈钢波纹管
垫片:橡胶石棉板、1Cr18Ni9Ti、石墨缠绕垫片
膜盖:A3
波纹膜片:丁腈橡胶夹增强涤纶织物
弹簧:60Si2Mn
阀杆、推杆:2Cr13、1Cr18Ni9Ti
衬套:2Cr
公称通径 DN(mm ) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
||
额定流量系数Kv |
直线 |
6.9 |
11 |
17.4 |
27.5 |
44 |
69 |
110 |
176 |
275 |
440 |
690 |
|
等百分比 |
6.3 |
10 |
16 |
25 |
40 |
63 |
100 |
160 |
250 |
400 |
630 |
||
额定行程 L(mm) |
16 |
25 |
40 |
60 |
|||||||||
膜片有效面积 Ae(cm 2 ) |
280 |
400 |
600 |
1000 |
|||||||||
信号范围(kPa) |
20 ~ 100 、 40 ~ 200、80 ~ 240 |
||||||||||||
气源压力 Ps(MPa) |
0.14 、 0.25 |
||||||||||||
固有流量特性 |
直线、等百分比 |
||||||||||||
固有可调比 |
50 |
||||||||||||
允许泄漏量 |
硬阀座不平衡型: IV 级软阀座: VI 级 |
||||||||||||
公称压力 PN(MPa) |
1.0 、 1.6 、 4.0 、 6.4 |
||||||||||||
工作温度 ( ℃ ) |
常温型 |
-20 ~ 200 、 -40 ~ 250 、 -60 ~ 250 |
|||||||||||
散热型 |
-40 ~ 450 、 -60 ~ 450 |
||||||||||||
高温型 |
300 ~ 560 |
||||||||||||
低温型 |
-60 ~ -100 、 -100 ~ -200 、 -200 ~ -250 |
||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
本产品性能指标贯彻GB/T4213-92标准
公称通径 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
||
A |
282 |
308 |
394 |
498 |
|||||||||
L |
PN16 , 40 |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
400 |
480 |
600 |
|
PN64 |
230 |
230 |
260 |
260 |
300 |
340 |
380 |
430 |
500 |
550 |
650 |
||
H 1 |
PN16 |
52.5 |
57.5 |
70 |
75 |
82.5 |
92.5 |
100 |
110 |
125 |
142.5 |
170 |
|
PN40 |
52.5 |
57.5 |
70 |
75 |
82.5 |
92.5 |
100 |
117.5 |
135 |
150 |
187.5 |
||
PN64 |
65 |
70 |
77.5 |
85 |
90 |
102.5 |
107.5 |
125 |
147.5 |
172.5 |
207.5 |
||
H |
标准型 |
PN16 |
429 |
438 |
474 |
477 |
502 |
626 |
662 |
687 |
836 |
896 |
987 |
PN40 |
429 |
438 |
474 |
477 |
502 |
626 |
662 |
695 |
845 |
896 |
1000 |
||
PN64 |
456 |
468 |
511 |
525 |
535 |
663 |
673 |
705 |
868 |
958 |
1260 |
||
散热高温型 |
570 |
570 |
610 |
610 |
630 |
730 |
810 |
820 |
960 |
1090 |
1180 |
一、若订货前还未选定氧气全铜气动套筒调节阀型号,请向我们提供您的使用参数: 1.产品型号与名称 2.公称通径DN(mm 3.公称压力 4.流量特性要求 5.阀体材质及阀内件材料6.介质种类和温度范围 7.阀前后压力(压差) 8.密封形式 9.配套附件,建议用户安装空气过滤器三联件与二位五通电磁阀 )10.其他特殊要求以便我们的为您正确选型。
二、若已经由设计单位选定我公司氧气全铜气动套筒调节阀的产品型号,请按氧气全铜气动套筒调节阀型号直接向我司销售部订购;
三、当使用的场合非常重要或管路比较复杂时,请您尽量提供设计图纸和详细参数,由我们的专家为您审核把关。
