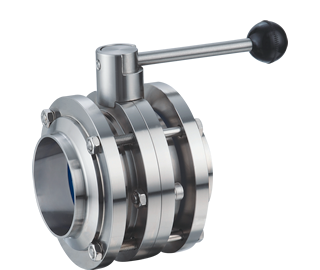

一、卫生级三片式蝶阀工作原理

卫生级三片式蝶阀是用圆形蝶板作启闭件并随阀杆转动来开启、关闭和调节流体通道的一种不锈钢阀门。卫生级三片式蝶阀蝶板安装于管道的直径方向。在不锈钢蝶阀阀体圆柱形通道内，圆盘形蝶板绕着轴线旋转，旋转角度为0°~90°之间，旋转到90°时，阀门则牌全开状态。

二、卫生级三片式蝶阀用途

卫生级三片式蝶阀专用于乳制品、食品、制药、啤酒、化妆品等工业领域。所有与介质接触部份均为镜面抛光。

卫生级三片式蝶阀密封圈Ф25-Ф108使用范围为两种：三元乙丙(EPDM)、硅胶(SI ),Ф57以下为三元乙丙(EPDM) ；启闭件往复回转90°左右来开启、关闭和调节流体通道的一种不锈钢蝶阀。

卫生级三片式蝶阀不仅结构简单、体积小、重量轻、材料耗用省，安装尺寸小、而且驱动力矩小，操作简便、迅速，并且还可同时具有良好的流量调节功能和关闭密封特性。在完全开启时，具有较小的流阻，当开启在大约°至70°之间时，又能进行灵敏的流量控制，因而在大口径的调节领域，阀板的运动带有擦拭性，因而可用于带悬浮固定颗粒的介质，依据密封件的强度也可用于粉状和颗粒状介质。

三、卫生级三片式蝶阀密封性能：

卫生级三片式蝶阀属中线不锈钢软密封蝶阀，其密封原理为，阀板加工时保证其密封面具有合适的表面粗造度值，合成橡胶阀座在模压成型时形成密封面合适的表面粗糙值。不锈钢蝶阀关闭时，通过阀板的转动，阀板的外圆密封面挤压合成橡胶阀座，使合成橡胶阀座产生弹性变形弹性力作为密封比压保证阀门的密封
四、卫生级三片式蝶阀特点

1、橡胶密封圈与阀板均采用进口件，保证了不锈钢蝶阀的使用性能和使用

2、采用高精度数控车床精车阀体，保证了不锈钢蝶阀可靠的互换性，免去了因更换橡胶而不能保证其使用性能的麻烦。

3、阀杆镶装尼龙轴套，减小了磨擦力因而开启灵活轻松.钢件均采用不锈钢制作，橡胶采用食品橡胶，卫生质量高。

4、阀体通径与管道内径等径，开启时窄而呈流线型的阀板与流体方向一致，流量大而阻力小，无物料积聚手柄采用扳动式和拉动式，可承受较大操作力矩，不易扳断。

5、开闭范围为90度，可固定于每隔15度的位置上，具有可调性，且开闭迅速，操作方便。

6、阀体均采用可拆连接，结构简单，维修方便。

7、造型轻巧美观，表面光亮而不粘尘，无毛刺扎手。

8、经过严密的强度和密封试验，保证质量。

9、抽样进行不低于30000次的疲劳寿命试验，保证了其使用寿命。
五、卫生级三片式蝶阀选用原则

卫生级三片式蝶阀（中线软密封蝶阀）适用于要求达到完全密封、气体试验泄漏为零、寿命要求较高、工作温度在此10℃至150℃的淡水、污水、海水、盐水、蒸气、天然气、食品、药品、油品和各种酸碱及其他薄壁管路上。

六、卫生级三片式蝶阀制造检验标准

七、卫生级三片式蝶阀技术参数

八、卫生级三片式蝶阀零件材质

安装与卫生级快装蝶阀维护应注意事项：
1、在安装时，阀瓣要停在关闭的位置上。

 2、开启位置应按蝶板的旋转角度来确定

卫生级三片式蝶阀内外用高档抛光设备处理，达到表面精密度要求;适用液体、气体、油品、各种高腐蚀化学介质。
