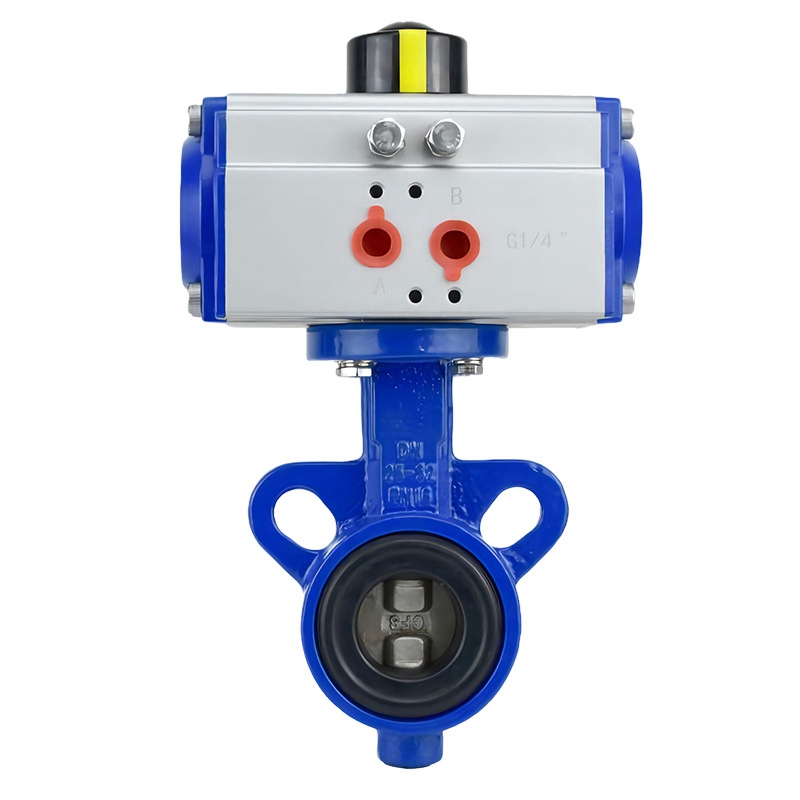

气动衬胶蝶阀

  • 型   号:D671X,D641X
  • 类   别:气动蝶阀
  • 材   质:DN50~DN1200
  • 压   力:上海

气动衬胶蝶阀不仅具有防腐、耐磨、无毒、防霉等特点,并且有极佳的密封性能;衬胶气动蝶阀适用于各种工业管道中液体和气体等介质的输送,以及弱腐蚀性流体介质的使用工况当中,做开关两位控制或介质流量大小调节。

分享到:

 气动衬胶蝶阀(气动橡胶环保防腐蝶阀)是指通过高温的方式将橡胶与蝶阀中的阀体硫化成一体,按连接方式一般分为法兰式与对夹式,并可根据不同工况的使用要求选择不同性能的密封结构(全衬胶蝶阀、半衬胶蝶阀),以满足在不一样的应用场所下保证气动衬胶蝶阀能够正常的使用。气动衬胶蝶阀不仅具有防腐、耐磨、无毒、防霉等特点,并且有极佳的密封性能,随着化学防腐蚀合成橡胶在蝶阀上的应用, 衬胶气动蝶阀的使用量也一直在不断的提升。

衬胶气动蝶阀适用于各种不同类型工业管道中液体和气体(包括蒸气)等介质的输送,以及弱腐蚀性流体介质的使用工况当中,做开关两位控制或介质流量大小调节。工作温度一般不超过180℃,公称压力≤1.6MPa,广泛应用于食品、医药、化工、石油、电力、轻纺、造纸等场所。

气动衬胶蝶阀性能特点:

1、采用衬胶无销,保证了介质与金属完全隔离,提高了产品的可靠性。

2、密封面耐磨性好(橡胶耐磨性是铜的七倍)

3、可以任何位置安装,维修方便。

4、密封件可以更换,密封性能可靠达到双向密封零泄漏。

5、橡胶材料无任何毒性,并且抗菌、抗霉,产品价格是不锈钢阀门的三分之一。
 气动衬胶蝶阀技术参数

公称通径

DN50DN1200(mm)

压力等级

PN0.61.01.6MPa

连接方式

对夹式、法兰连接

驱动方式

气动控制(气源驱动,压缩空气)

适用温度

各种橡胶:-20℃150℃

泄露量

符合标准(可达零泄露)

密封结构

半衬胶密封、全衬胶密封

工作场合

水、气体、油品及弱腐蚀性流体等(常温常压场合)

控制方式

开关两位模式(气开气关),调节型(420mA模拟量信号控制)

气动衬胶蝶阀标准规范:

设计制造标准:GB/T 12238-2008

结构长度标准:GB/T 12221-2005

连接法兰标准:GB/T 9113

压力温度等级:GB/T 12224-2005

试验检验标准:GB/T 13927-2008

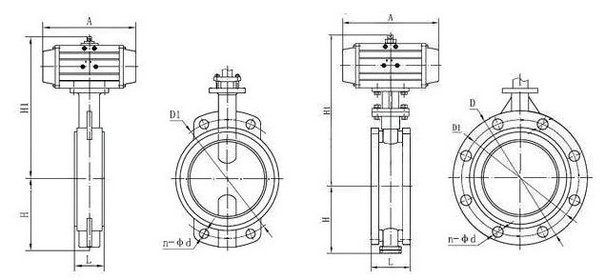

 气动衬胶蝶阀,气动橡胶蝶阀,气动对夹式蝶阀,气动衬胶蝶阀尺寸

气动衬胶蝶阀零件材料:

体:铸铁、球墨铸铁、碳钢、不锈钢

板:铸铁、球墨铸铁、碳钢、不锈钢 完全包覆橡胶或氟塑料

杆:碳钢镀镍磷、不锈钢

阀座密封圈:天然胶NR、氯丁胶CR、丁腈胶NBR、三元乙丙胶EPDM、氟橡胶FKM

密封圈使用温度:丁腈橡胶X≤80度; 耐磨橡胶X6≤150度; 氯丁橡胶≤120度; 氟橡胶X7≤150度;

气动衬胶蝶阀性能规范:

公称通径

DNmm

501200

公称压力

PNMPa

0.6

1.0

1.6

试验压力

强度试验

0.9

1.5

2.4

密封试验

0.66

1.1

1.76

气密封试验

0.6

0.6

0.6

作用形式

双作用(气开气关)、单作用(常闭、常开)

可选附件

定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
