四通球阀在电站系统中称为双向供水转阀（在石化系统中也称空气换向切换阀），适用于液体、气体、粉尘、浆料及舍固体颗粒介质的循环系统。采用四通球阀替代该工艺管汇和阀组的工作原理，简化程序、方便操作、降低成本、便于控制、同步性好。
一、四通球阀特点
1．针对电力系统冷却器正反供水特定工艺过程设计，功能适用、可靠；
2．顶装式固定球四面座阀芯结构密封性能好、耐沙粒磨损、使用寿命长；
3．电动、气动操作（必要时可切换到手动操作）；
4．便于控制控制箱与阀门间以及与上位机之间有良好的信息通道和操作介面：并可按工艺要求实现在一定时间间隔正反供水的自动切换。
二、四通球阀技术参数
|
阀体形式 |
四通铸造阀体 |
|
公称通径 |
DN50～600mm |
|
公称压力 |
PN1.6、2.5、4.0MPa；ANSI150、300LB；JIS10、20、30K |
|
法兰标准 |
JB/T79.2-1994、ASME/ANSIB165 |
|
连接形式 |
法兰式 |
|
压盖型式 |
压盖压紧式 |
|
密封填料 |
V型聚四氟乙烯填料、柔性石墨填料等 |
|
设计和制造 |
GB/T12237-1989；APl608 |
|
检验和试验 |
GB/T13927-1992；APl598 |

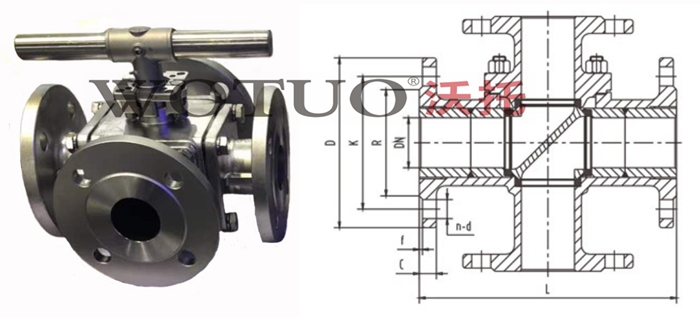

三、四通球阀结构图
四、四通球阀主要结构尺寸
|
公称压力PN |
公称通径DN |
尺寸(mm) |
||||||
|
L |
L0 |
D |
D1 |
D2 |
b |
z-φd |
||
|
1．6MPa |
50 |
260 |
130 |
165 |
125 |
100 |
16 |
4-ф18 |
|
65 |
320 |
160 |
185 |
145 |
120 |
18 |
4-ф18 |
|
|
80 |
320 |
160 |
200 |
160 |
135 |
20 |
8-ф18 |
|
|
100 |
370 |
185 |
220 |
180 |
155 |
20 |
8-ф18 |
|
|
125 |
510 |
255 |
250 |
210 |
185 |
22 |
8-ф18 |
|
|
150 |
510 |
255 |
285 |
240 |
2'0 |
24 |
8-ф23 |
|
|
200 |
580 |
290 |
340 |
295 |
265 |
26 |
12-ф23 |
|
|
250 |
670 |
335 |
405 |
355 |
320 |
30 |
12-ф25 |
|
|
300 |
760 |
380 |
460 |
410 |
375 |
30 |
12-ф25 |
|
|
350 |
850 |
425 |
520 |
470 |
435 |
34 |
16-ф25 |
|
|
400 |
980 |
490 |
580 |
525 |
485 |
36 |
16-ф30 |
|
|
450 |
1080 |
540 |
640 |
585 |
545 |
40 |
20-ф30 |
|
|
500 |
1220 |
610 |
715 |
650 |
608 |
44 |
20-ф34 |
|
|
600 |
1360 |
680 |
840 |
770 |
718 |
48 |
20-ф41 |
|
注：其他压力等级相关参数，我与我们联系
