一、气动薄型对夹球阀产品概述
Q671F气动薄型对夹球阀是气动球阀系列中的一种产品，也可称为气动超薄球阀。是我公司引进意大利技术进行国产化设计而发展出的新一代气动超短法兰球阀，球芯通道形状有矩形、V形及O形。气动薄型对夹球阀具有结构紧凑、体积小、重量轻、安装距离短等特点。对夹式气动球阀是吸收意大利技术并经国产化设计而发展出来的新型超短法兰距球阀。气动对夹球阀、气动超薄球阀它采用直连方式执行机构连接，具有结构紧凑、尺寸小、重量轻、摩擦阻力小、回差小、动作稳定可靠等优点。气动薄型对夹球阀可广泛应用在石油、化工、冶金、电站、轻工等领域，对油、水、气及纸浆或纤维状流体进行自动调节或切断控制。
二、气动薄型对夹球阀技术参数
|
公称通径 |
DN10～150mm |
|
|
公称压力 |
PN1.62.54.0MPa(高压可定制) |
|
|
泄漏量 |
软密封:零泄漏 |
硬密封:≤额定流量的10-5 |
|
执行机构 |
可另配PSQ、HQ、UNIC、361RS等系列电子式电动执行机构 |
|
|
流量特性 |
快开特性 |
|
|
可调范围 |
DN10-80 |
DN100-150 |
|
250:1 |
350:1 |
|
|
阀体形式 |
整体式锻造、整体式铸造 |
|
|
连接形式 |
超薄法兰式、对夹式 |
|
|
阀芯形式 |
"O"型球形阀芯 |
|
|
密封填料 |
V型聚四氟乙烯填料、柔性石墨填料等 |
|
|
适用温度 |
密封面 |
|
|
PTFE≤180℃、PPL≤300℃、硬密封≤450℃ |
||
|
配置执行器型号 |
GT、AR、AT、AW系列单双作用气动执行器 |
|
|
控制方式 |
开关型(开关两位控制)、调节型(4～20mA控制) |
|
|
执行器型号 |
GT、AT、AR、AW系列单双作用气动执行器 |
|
供气压力 |
0.4～0.8MPa |
|
气源接口 |
G1/4"、G1/8"、G3/8"、G1/2" |
|
环境温度 |
-30～+70℃ |
|
作用形式 |
单作用执行机构：气关式(B)--失气时阀位开(FO)；气开式(K)--失气时阀位关(FC) |
|
可配附件 |
定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等 |
|
电磁阀 |
二位三通二位五通（单电控双电控） |
|
零件名称 |
材料 |
|||
|
阀体 |
WCB |
304(CF8) |
316(CF8M) |
316L(CF3M) |
|
球体 |
2Cr13+氮化处理 |
304 |
316 |
316L |
|
阀杆 |
2Cr13 |
304 |
316 |
316L |
|
阀座密封圈 |
PTFE(聚四氟乙烯)、PPL(对位聚苯)、金属密封(硬质合金) |
|||
|
填料 |
V型PTFE四氟填料、柔性石墨 |
|||
五、气动薄型对夹球阀性能规范
|
公称通径DN(mm) |
DN15-300 |
||||
|
公称压力 |
PN(MPa) |
1.0 |
1.6 |
2.5 |
4.0 |
|
试验压力 |
强度试验 |
1.5 |
2.4 |
3.75 |
6.0 |
|
密封试验 |
1.1 |
1.76 |
2.75 |
4.4 |
|
|
低压气密试验0.5～0.7 |
|||||
|
适用介质 |
水、油、蒸气、硝酸类(温度≤200℃)、醋酸类(温度≤200℃) |
||||

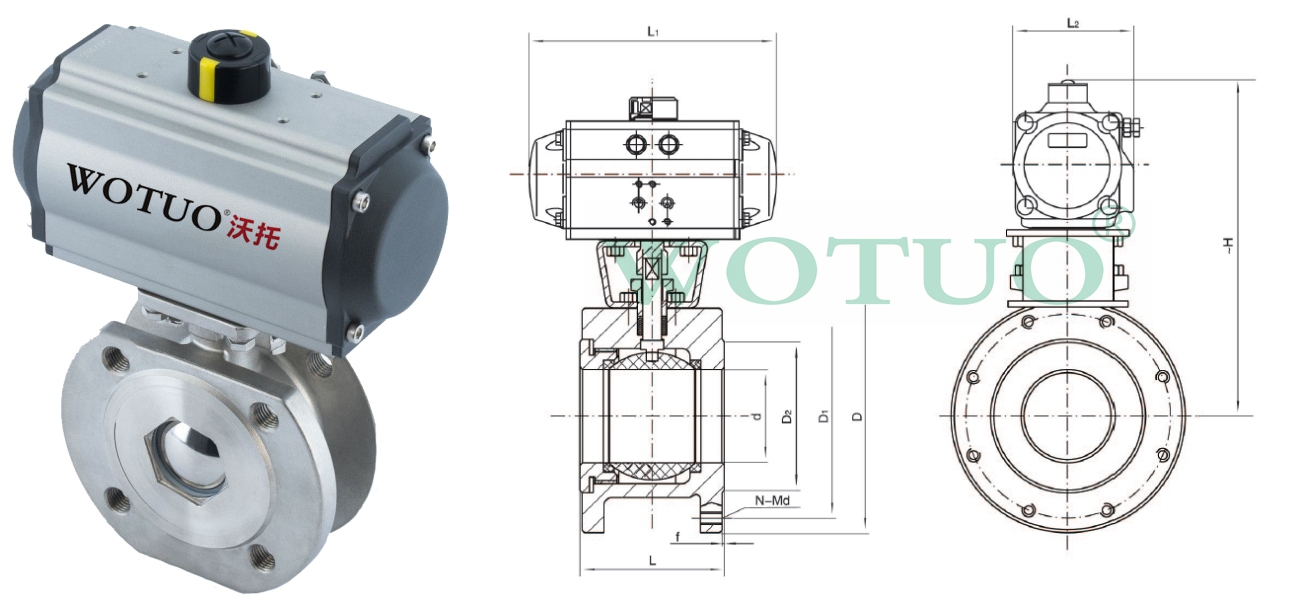

六、气动薄型球阀结构尺寸示意图
七、气动薄型球阀结构尺寸OVQ672（F、N、P）-16（1.6MPa）
|
OVQ672（F、N、P）-16外形尺寸 |
OVQ672（F、N、P）-16连接法兰尺寸 |
执行器型号 |
||||||||||
|
d |
L |
L1 |
L2 |
～H |
D |
D1 |
D2 |
B |
f |
N-Md |
||
|
DN15 |
15 |
35 |
141/159 |
71/83 |
177/208 |
95 |
65 |
46 |
14 |
2 |
4-M12 |
AT050D/AT063S |
|
DN20 |
20 |
42 |
141/159 |
71/83 |
182/213 |
105 |
75 |
56 |
14 |
2 |
4-M12 |
AT050D/AT063S |
|
DN25 |
25 |
48 |
141/211 |
71/95 |
187/230 |
115 |
85 |
65 |
16 |
2 |
4-M12 |
AT050D/AT075S |
|
DN32 |
29 |
55 |
159/211 |
83/95 |
223/243 |
140 |
100 |
76 |
16 |
3 |
4-M16 |
AT063D/AT075S |
|
DN40 |
38 |
65 |
211/248 |
95/107 |
231/261 |
150 |
110 |
84 |
18 |
3 |
4-M16 |
AT075D/AT088S |
|
DN50 |
46 |
75 |
248/269 |
107/123 |
258/293 |
165 |
125 |
99 |
20 |
3 |
4-M16 |
AT088D/AT100S |
|
DN65 |
62 |
95 |
248/315 |
107/141 |
273/298 |
185 |
145 |
118 |
22 |
3 |
4-M16 |
AT088D/AT115S |
|
DN80 |
76 |
118 |
269/345 |
123/152 |
303/325 |
200 |
160 |
132 |
24 |
3 |
8-M16 |
AT100D/AT125S |
|
DN100 |
92 |
140 |
245/409 |
152/172 |
333/390 |
220 |
180 |
156 |
24 |
3 |
8-M16 |
AT125D/AT145S |
|
DN125 |
110 |
200 |
409/438 |
172/187 |
380/468 |
250 |
210 |
184 |
26 |
3 |
8-M16 |
AT145D/AT160S |
|
DN150 |
145 |
225 |
438/550 |
187/215 |
432/520 |
285 |
240 |
211 |
26 |
3 |
8-M20 |
AT160D/AT190S |
注：连接法兰尺寸可根据ANSI、JIS标准或用户要求设计制造。
注：L1数据XXX/XXX分别是气动执行器双作用式/单作用式（弹簧复位）。
注：根据不同阀门扭矩、使用介质适配的执行器型号可能有所不同，相关尺寸随之变化。
八、气动薄型对夹球阀产品选型
1：阀体参数：公称通径、工作压力、工艺介质、使用场合、阀体材料等系列参数。
2：执行器参数：执行器形式、控制方式、控制信号(4-20mA,1-5V)、作用方式(气-开式，气关式)
尽量详细提供以上技术参数，方便我公司生产及技术人员为您准确选型。如有任何疑问.您可以致电给我们，我们一定会尽心尽力为您提供优质的服务！
