一、气动法兰三通球阀产品概述
沃托公司生产的气动法兰三通球阀是以压缩空气为动力，阀杆带动阀芯在阀体内转动90°可以实现全开—全闭的动作。可采用智能控制与定位，与电气阀门定位器配套，输入4-20mADC信号及0.4～0.8MPa气源即可控制运转，实现对压力、流量、温度、液位等参数的调节。气动法兰三通球阀按其密封性能分为金属密封与软密封。气动法兰三通球阀具有结构紧凑、体积精小、运行可靠、密封性好、维修容易、安装方便、适应性强等优点。气动法兰三通球阀特别适合于较大管道上介质需要分流的场合。气动法兰三通球阀广泛应用于石油、化工、教学设备、轻工、高压设备、制药、造纸等工业自动控制系统中，作远距离集中控制或现场控制。
二、气动法兰三通球阀技术参数及性能
|
公称通径DN(mm) |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
阀体形式 |
整体锻造阀体(DN50以内)、三段式锻造阀体(DN50以上) |
|||||||||||
|
公称压力 |
PN16.0、25.0MPa；ANSI150、300、600、900LB |
|||||||||||
|
连接形式 |
法兰式、焊接式、螺纹式(适用于PN45MPa以内) |
|||||||||||
|
密封填料 |
V型聚四氟乙烯填料、柔性石墨填料等 |
|||||||||||
|
阀芯形式 |
O型球体阀芯 |
|||||||||||
|
流量特性 |
近似快开特性 |
|||||||||||
|
动作范围 |
0～90°、0～360° |
|||||||||||
|
泄露量Q |
按GB/T4213-92，小于额定KV0.01% |
|||||||||||
|
配置执行机构 |
GT、AT、AR、AW系列单双作用气动执行器 |
|||||||||||
|
控制方式 |
开关两位控制能、4～20mA模拟量信号控制 |
|||||||||||
三、气动法兰三通球阀执行器参数
|
执行器型号 |
GT、AT、AR、AW系列单双作用气动执行器 |
|
供气压力 |
0.4～0.8MPa |
|
气源接口 |
G1/4"、G1/8"、G3/8"、G1/2" |
|
环境温度 |
-30～+70℃ |
|
作用形式 |
单作用执行机构：气关式(B)--失气时阀位开(FO)；气开式(K)--失气时阀位关(FC) |
|
可配附件 |
定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等 |
|
电磁阀 |
二位三通二位五通（单电控双电控） |
四、气动法兰三通球阀零件材料
|
零件名称 |
材料 |
|||
|
阀体、阀盖 |
A105 |
304(CF8) |
316(CF8M) |
316L(CF3M) |
|
球体 |
2Cr13+氮化处理 |
304 |
316 |
316L |
|
阀杆 |
2Cr13 |
304 |
316 |
316L |
|
阀座密封圈 |
PTFE、碳素纤维＋PTFE、对位聚苯 |
|||
|
填料 |
V型PTFE、柔性石墨 |
|||
五、气动法兰三通球阀性能规范
|
公称通径DN(mm) |
DN15-300 |
|||||
|
公称压力 |
PN(MPa) |
10.0 |
16.0 |
25.0 |
32.0 |
42.0 |
|
试验压力 |
强度试验 |
15.0 |
24.0 |
37.5 |
48.0 |
63.0 |
|
密封试验 |
11.0 |
17.6 |
27.5 |
35.2 |
46.2 |
|
|
低压气密试验 |
0.5～0.7 |
|||||
|
适用介质 |
水、油、蒸气、硝酸类(温度≤200℃)、醋酸类(温度≤200℃) |
|||||

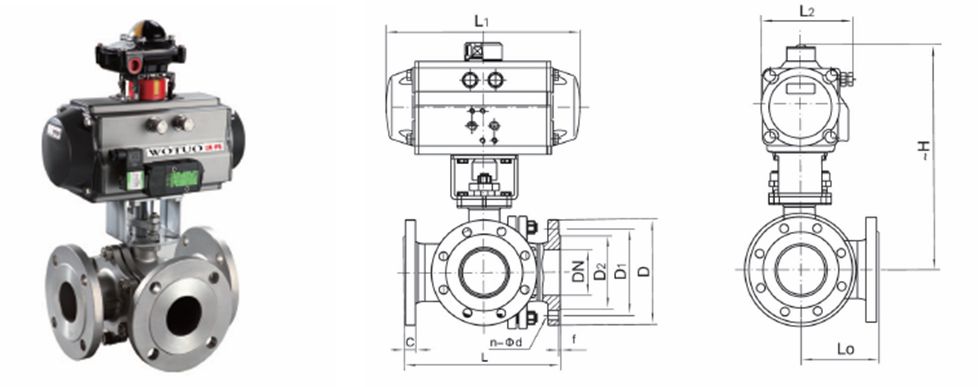

六、气动法兰三通球阀尺寸、主要外形及连接尺寸OVQ644(5)F-PN16
|
公称通径 Nominal diameter |
外形尺寸Outine Size |
连接尺寸Connecting Size |
执行器型号 Actuator Model |
||||||||||
|
mm |
in |
L |
L0 |
L1 |
L2 |
-H |
D |
D1 |
D2 |
C |
F |
n-Фd |
|
|
15 |
1/2 |
150 |
72 |
141/159 |
71/83 |
204/235 |
95 |
65 |
46 |
14 |
2 |
4-Ф14 |
AT050D/AT063S |
|
20 |
3/4 |
160 |
80 |
159/211 |
83/95 |
240/252 |
105 |
75 |
56 |
16 |
2 |
4-Ф14 |
AT063D/AT075S |
|
25 |
1 |
180 |
90 |
211/248 |
95/107 |
257/265 |
115 |
85 |
65 |
16 |
2 |
4-Ф14 |
AT075D/AT088S |
|
32 |
11/4 |
200 |
100 |
211/248 |
95/107 |
277/312 |
140 |
100 |
76 |
18 |
3 |
4-Ф18 |
AT075D/AT088S |
|
40 |
11/2 |
220 |
110 |
248/269 |
107/123 |
292/317 |
150 |
110 |
84 |
18 |
3 |
4-Ф18 |
AT088D/AT100S |
|
50 |
2 |
240 |
120 |
248/345 |
107/152 |
325/347 |
165 |
125 |
99 |
20 |
3 |
4-Ф18 |
AT088D/AT125S |
|
65 |
21/2 |
260 |
130 |
315/409 |
141/172 |
357/389 |
185 |
145 |
118 |
20 |
3 |
4-Ф18 |
AT115D/AT145S |
|
80 |
3 |
280 |
140 |
345/409 |
152/172 |
368/400 |
200 |
160 |
132 |
20 |
3 |
8-Ф18 |
AT125D/AT145S |
|
100 |
4 |
320 |
160 |
409/550 |
172/215 |
410/498 |
220 |
180 |
156 |
22 |
3 |
8-Ф18 |
AT145D/AT190S |
|
125 |
5 |
380 |
190 |
438/600 |
187/240 |
470/538 |
250 |
210 |
184 |
22 |
3 |
8-Ф18 |
AT160D/AT210S |
|
150 |
6 |
440 |
220 |
550/633 |
215/262 |
556/591 |
285 |
240 |
211 |
24 |
3 |
8-Ф22 |
AT190D/AT240S |
|
200 |
8 |
550 |
260 |
600/730 |
210/330 |
648/687 |
340 |
295 |
266 |
24 |
3 |
12-Ф22 |
AT210D/AT270S |

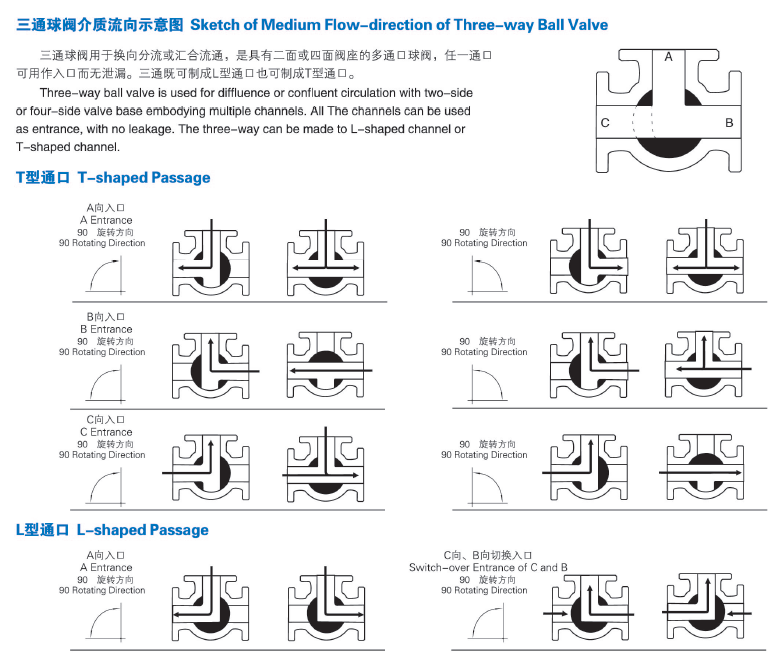

七、气动法兰三通球阀介质流向图
八、气动法兰三通球阀产品选型
1：阀体参数：公称通径、工作压力、工艺介质、使用场合、阀体材料等系列参数；
2：执行器参数：执行器形式、控制方式、控制信号(4-20mA,1-5V)、作用方式(气-开式，气-关式)；
3：确认管道介质流向。
尽量详细提供以上技术参数，方便我公司生产及技术人员为您准确选型。如有任何疑问.您可以致电给我们，我们一定会尽心尽力为您提供优质的服务！
