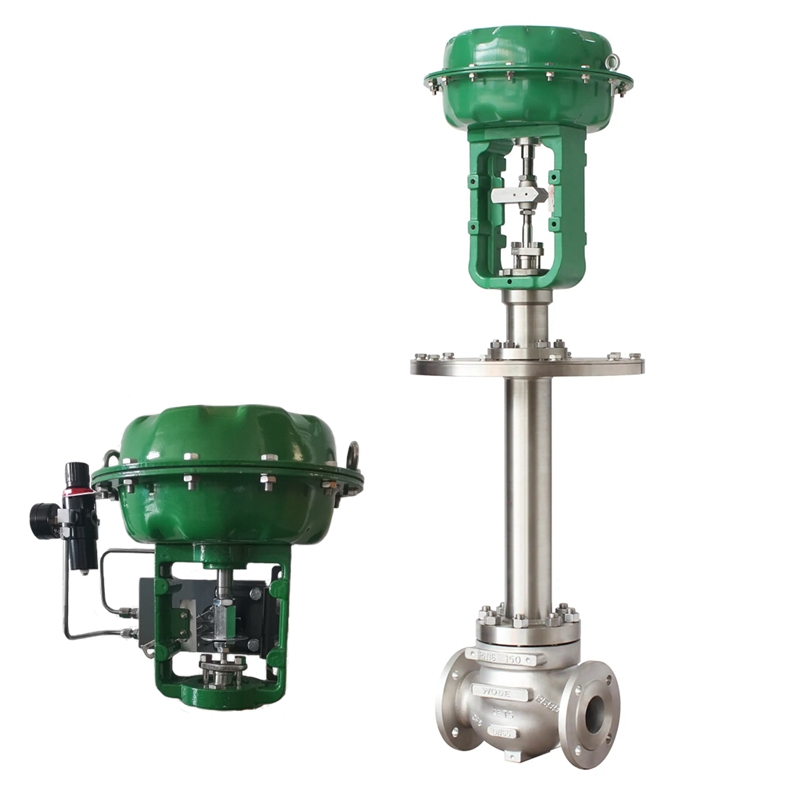

气动薄膜低温调节阀由气动薄膜执行器及低温调节阀体组成，多弹簧执行机构高度低、重量轻、装备简便。气动薄膜低温调节阀阀体流道呈S流线型。气动低温调节阀具有结构紧凑、重量轻、动作灵敏、压降损失小、阀容量大、流量特性精确、维护方便等优点，适合于低于0～-250℃状态下工作，由气动薄膜执行机构和带长颈接管的阀体组成，长颈接管的作用是使阀杆密封出接近常温下工作，并减少外界热能传入。为减少传递，长颈采用薄壁结构。
气动薄膜低温调节阀主要技术参数
气动薄膜低温调节阀阀体
|
阀体形式 |
直通铸造球型阀 |
|
公称通径 |
DN25～300mm |
|
公称压力 |
PN1.6、2.5、4.0、6.4MPa |
|
法兰标准 |
GB/T9113、 JB/T79 |
|
连接形式 |
法兰(FF RF RTJ)、焊接(SW BW)、螺纹(适用于1″以内) |
|
阀盖形式 |
低温型-10～-196℃、超低温型-196～-250℃ |
|
压盖型式 |
螺栓压紧式 |
|
密封填料 |
V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料 |
气动薄膜低温调节阀阀内件
|
阀芯形式 |
单座、笼式、套筒型阀芯 |
|
流量特性 |
线性、等百分比 |
气动薄膜低温调节阀执行机构及附件、作用形式
|
执行器型式 |
ZHA/B多弹簧簿膜执行机构 |
||||
|
执行器型号 |
ZHA/B-22 |
ZHA/B-23 |
ZHAB-34 |
ZHA/B-45 |
ZHA/B-56 |
|
有效面积(cm2) |
350 |
350 |
560 |
900 |
1400 |
|
行程(mm) |
10、16 |
25 |
40 |
40、60 |
100 |
|
弹簧范围(KPa) |
20～100（标准）、20-60、60-100、40-200、80-240 |
||||
|
膜片材料 |
丁腈橡胶夹尼龙布、乙丙橡胶夹尼龙布 |
||||
|
供气压力 |
140～400KPa |
||||
|
气源接口 |
RC1/4" |
||||
|
环境温度 |
-30～+70℃ |
||||
|
可配附件 |
定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等 |
||||
|
作用形式 |
气关式(B)—失气时阀位开(FO)；气开式(K)—失气时阀位关(FC) |
||||

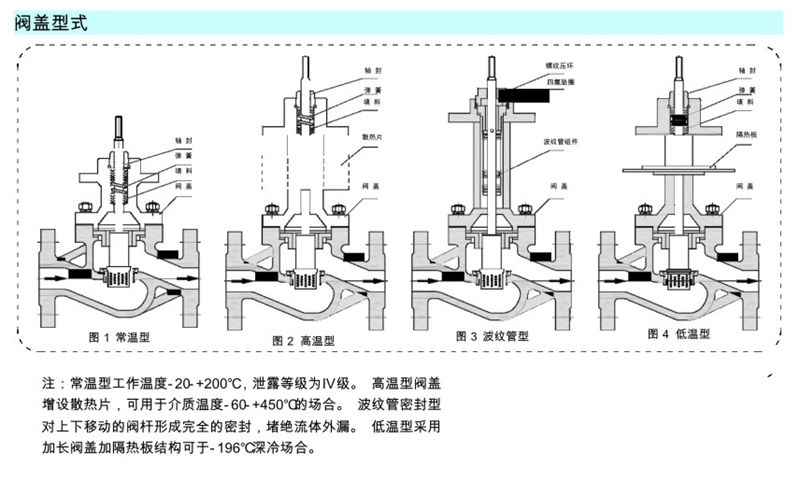

气动薄膜低温调节阀内部结构图
气动薄膜低温调节阀主要零件材料
|
1 |
阀体 |
WCB |
CF8 |
CF8M |
CF3M |
|
2 |
阀座、套筒 |
304 |
304 |
316 |
316L |
|
3 |
阀芯 |
304 |
304 |
316 |
316L |
|
4 |
导向套、并帽 |
304 |
304 |
316 |
316L |
|
5 |
阀盖 |
WCB |
CF8 |
CF8M |
CF3M |
|
6 |
阀杆 |
304 |
304 |
316 |
316L |
|
7 |
隔热板 |
304 |
304 |
316 |
316L |
|
8 |
填料 |
金属石墨缠绕垫片/柔性石墨 |
|||
|
9 |
弹簧 |
65Mn |
304 |
316 |
316L |
|
10 |
螺母 |
304 |
304 |
316 |
316L |
气动薄膜低温调节阀主要性能指标
|
项目 |
不带定位器 |
带定位器 |
||
|
基本误差% |
±10.0 |
±1.0 |
||
|
回差% |
≤6.0 |
≤1.0 |
||
|
死区% |
≤6.0 |
≤0.4 |
||
|
始终点偏差% |
气开 |
始点 |
±5.0 |
±1.0 |
|
始点 |
±10 |
±1.0 |
||
|
气关 |
始点 |
±10.0 |
±1.0 |
|
|
终点 |
±5.0 |
±1.0 |
||
|
额定行程偏差% |
≤±2.5 |
|||
|
泄露量L/h |
0.01%×阀额定容量 |
|||
|
可调范围R |
30：1 |
|||
气动薄膜低温调节阀额定流量系数Kv、额定行程、配用执行器型号
|
公称通径 DN(mm) |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
|
阀座直径 dN(mm) |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
|
额定流量系数KV |
单座 |
11 |
17.6 |
27.5 |
44 |
69 |
110 |
176 |
275 |
440 |
630 |
1000 |
1600 |
|
笼式 |
9 |
15 |
23 |
35 |
59 |
95 |
148 |
236 |
355 |
568 |
885 |
1260 |
|
|
套筒 |
10 |
16 |
25 |
40 |
63 |
100 |
155 |
250 |
370 |
580 |
900 |
1300 |
|
|
额定行程(mm) |
16 |
25 |
40 |
60 |
100 |
||||||||
|
配用执行器型号 |
ZHA/B-22 |
ZHA/B-23 |
ZHA/B-34 |
ZHA/B-45 |
ZHA/B-56 |
||||||||

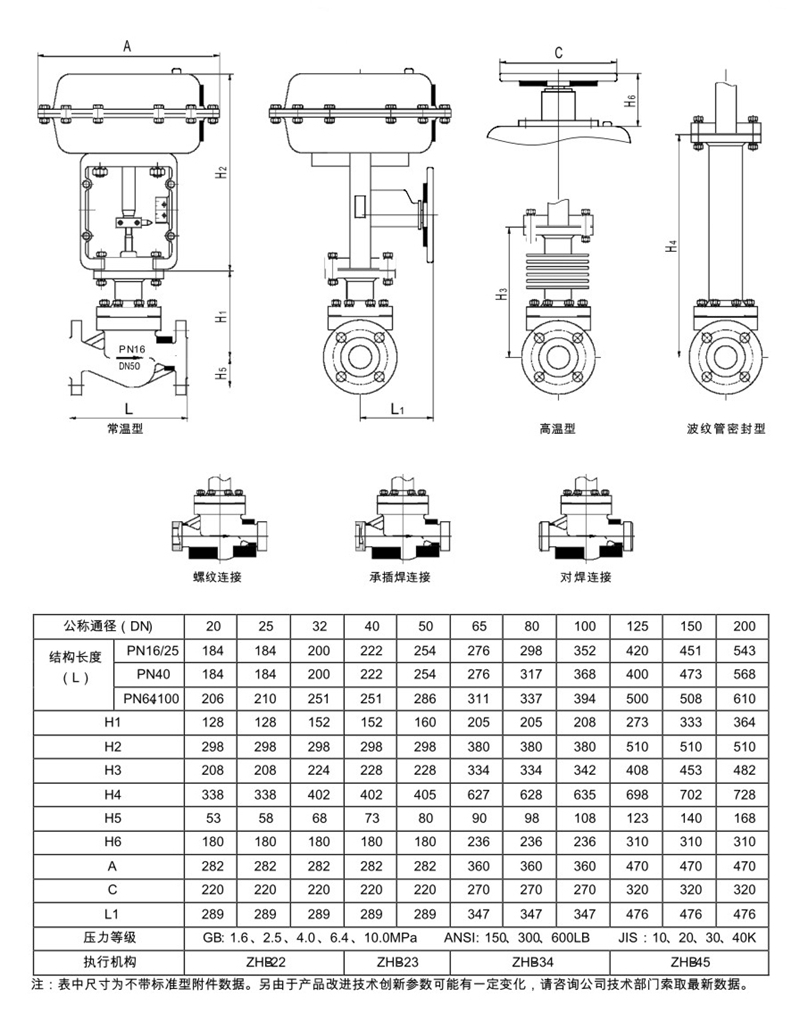

气动薄膜低温调节阀主要外形及连接尺寸
|
公称通径 DN(mm) |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
|
L |
PN16/25 |
184 |
200 |
222 |
254 |
276 |
298 |
352 |
410 |
451 |
550 |
640 |
880 |
|
PN40 |
197 |
200 |
235 |
267 |
292 |
317 |
368 |
425 |
473 |
640 |
760 |
910 |
|
|
PN64 |
200 |
210 |
251 |
286 |
311 |
337 |
394 |
440 |
508 |
670 |
810 |
950 |
|
|
H |
PN16/25 |
57.5 |
75 |
75 |
85.5 |
92.5 |
100 |
110 |
142.5 |
158 |
170 |
195 |
230 |
|
PN40 |
57.5 |
75 |
75 |
82.5 |
92.5 |
100 |
117.5 |
150 |
167.5 |
187.5 |
205 |
245 |
|
|
PN64 |
40 |
85 |
85 |
90 |
102.5 |
107.5 |
125 |
172.5 |
195 |
207.5 |
230 |
260 |
|
|
H1 |
根据实际工况温度而定 |
||||||||||||
|
H2 |
298 |
298 |
298 |
298 |
380 |
380 |
380 |
510 |
510 |
510 |
650 |
650 |
|
|
H3 |
180 |
180 |
180 |
180 |
236 |
236 |
236 |
310 |
310 |
310 |
380 |
380 |
|
|
L1 |
280 |
280 |
280 |
280 |
350 |
350 |
350 |
475 |
475 |
475 |
560 |
560 |
|
|
A |
282 |
282 |
282 |
282 |
360 |
360 |
360 |
470 |
470 |
470 |
580 |
580 |
|
|
C |
220 |
220 |
220 |
220 |
270 |
270 |
270 |
320 |
320 |
320 |
400 |
400 |
|
注：表中尺寸为不带标准附件数据。另由于产品改进技术创新参数可能有一定变化，请咨询公司技术部门索取最新数据。
