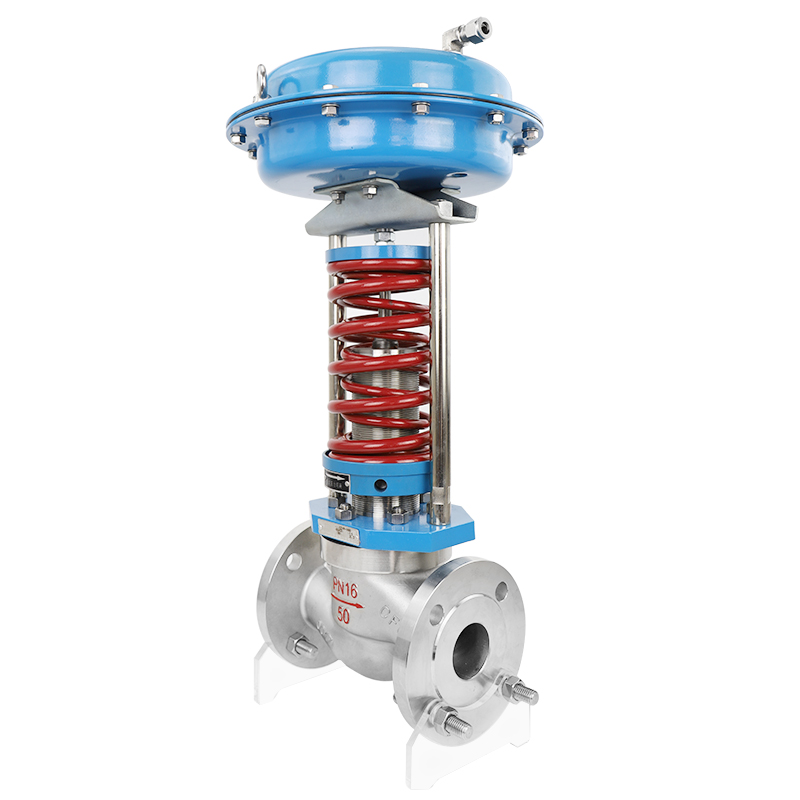

ZZYP自力式压力调节阀无需外加能源，利用被调介质自身能量为动力源引入执行机构控制阀芯位置，改变两端的压差和流量，使阀前（或阀后）压力稳定。自力式压力调节阀具有动作灵敏，密封性好，压力设定点波动力小等优点，广泛应用于气体、液体及介质稳压或泄压稳压的自动控制。
自力式压力调节阀产品结构
ZZYP自力式压力调节阀系列产品有单座（ZZYP）、套筒（ZZYM）、双座（ZZYN）、三种结构；执行机构有薄膜式、活塞式二种；作用型式有减压用阀后压力调节(B型)和泄压用阀前压力调节（K型）。产品公称压力等级有PN16、40、64；阀体口径范围DN20～300；泄漏量等级有II级、IV级和VI级三档；流量特性为快开；压力分段调节从15～2500Kpa。可按需要组合满足用户工况要求。
自力式压力调节阀产品特点
（1）自力式压力调节阀无需外加能源，能在无电无气的场所工作，既方便又节约了能源。
（2）压力分段范围细且互相交叉，调节精度高。
（3）压力设定值在运行期间可连续设定。
（4）对阀后压力调节，阀前压力与阀后压力之比可为10：1～10：8。
（5）橡胶膜片式检测，执行机构测精度高、动作灵敏。
（6）采用压力平衡机构，使调节阀反应灵敏、控制精确。
自力式压力调节阀技术参数
|
公称通径DN |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
|
额定流量系数Kv |
7 |
11 |
20 |
30 |
48 |
75 |
120 |
190 |
300 |
480 |
760 |
1100 |
1750 |
|
|
噪音衡量系数Z值 |
0.6 |
0.6 |
0.6 |
0.55 |
0.55 |
0.5 |
0.5 |
0.45 |
0.4 |
0.35 |
0.3 |
0.2 |
0.2 |
|
|
允许压差 |
PN16 |
1.6 |
1.5 |
1.2 |
1,0 |
|||||||||
|
PN40 |
2.0 |
|||||||||||||
|
阀盖形式 |
标准型-17～+300℃、高温型+300℃～+450℃ |
|||||||||||||
|
压盖型式 |
螺栓压紧式 |
|||||||||||||
|
密封填料 |
V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料 |
|||||||||||||
|
阀芯形式 |
单座、套筒型阀芯 |
|||||||||||||
|
流量特性 |
线性 |
|||||||||||||
自力式压力调节阀执行器参数
|
有效面积(cm ) |
32※ |
80 |
250 |
630 |
|
压力设定范围(MPa) |
0.8～1.6 |
0.1～0.6 |
0.015～0.15 |
0.005～0.035 |
|
0.3～1.2 |
0.05～0.3 |
0.01～0.07 |
||
|
保证压力阀正常工作的 |
≥0.05 |
≥0.04 |
≥0.01 |
≥0.005 |
|
允许上下膜室之间最大压差(MPa) |
2.0 |
1.25 |
0.4 |
0.15 |
|
材料 |
膜盖：钢板镀锌； 膜片：EPDM或FKM夹纤维 |
|||
|
控制管线、接头 |
铜管或钢管10×1； 卡套式接头：R1/4" |
|||
注：※该有效面积所对应的压力设定范围不适用于DN150-250。
自力式压力调节阀性能指标
|
设定值偏差 |
±8% |
|||
|
允许泄露量 |
硬密封 |
4×0.01%阀额定容量 |
||
|
软密封 |
DN15～50 |
DN65～125 |
DN150～250 |
|
|
10气泡/min |
20气泡/min |
40气泡/min |
||
自力式压力调节阀工作温度
|
公称通径 |
15～125mm |
150～250mm |
|
|
密封型式 |
硬密封 |
≤150℃ |
≤140℃ |
|
冷却罐≤200℃ |
冷却罐和加长件≤200℃ |
||
|
冷却罐和散热片≤350℃ ※ |
冷却罐和加长件≤300℃ ※ |
||
|
软密封 |
≤150℃ |
||
注：※表示该阀允许工作温度，仅当介质为蒸汽时有效，且耐温至350℃需选用PN40的阀体。
自力式压力调节阀零件材料
|
材料代号 |
C（WCB） |
P（304） |
R（316） |
|
|
主要 |
阀体 |
WCB（ZG230-450） |
ZG1Cr18Ni9Ti（304） |
ZG1Cr18Ni12Mo2Ti（316） |
|
阀芯、阀座 |
1Cr18Ni9Ti（304） |
1Cr18Ni9Ti（304） |
1Cr18Ni12Mo2Ti（316） |
|
|
阀杆 |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti |
|
|
膜片 |
丁睛橡胶、乙丙橡胶、氯丁胶、耐油橡胶 |
|||
|
膜盖 |
A3、A4钢涂四氟乙烯 |
|||
|
填料 |
聚四氟乙烯、柔性石墨 |
|||
|
弹簧 |
60Si2Mn |
|||
|
导向套 |
HPb59-1 |
|||

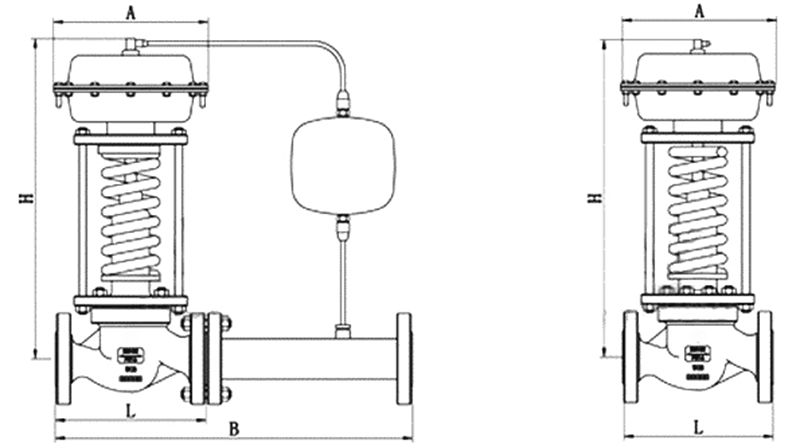

自力式压力调节阀外形结构图
自力式压力调节阀主要外形尺寸
|
公称通径(DN) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
||
|
法兰接管尺寸(B) |
383 |
512 |
603 |
862 |
1023 |
1380 |
1800 |
2000 |
2200 |
||||||
|
法兰端间距(L) |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
400 |
480 |
600 |
730 |
850 |
||
|
压力调节范围(KPa) |
15-140 |
H |
475 |
520 |
540 |
710 |
780 |
840 |
880 |
915 |
940 |
1000 |
|||
|
A |
280 |
308 |
|||||||||||||
|
200-500 |
H |
455 |
500 |
520 |
690 |
760 |
800 |
870 |
880 |
900 |
950 |
||||
|
A |
230 |
||||||||||||||
|
120-300 |
H |
450 |
490 |
510 |
680 |
750 |
790 |
860 |
870 |
890 |
940 |
||||
|
A |
176 |
194 |
280 |
||||||||||||
|
480-1000 |
H |
445 |
480 |
670 |
740 |
780 |
850 |
860 |
880 |
930 |
|||||
|
A |
176 |
194 |
280 |
||||||||||||
|
600-1500 |
H |
445 |
570 |
600 |
820 |
890 |
950 |
1000 |
1100 |
1200 |
|||||
|
A |
85 |
96 |
|||||||||||||
|
1000-2500 |
H |
445 |
570 |
600 |
820 |
980 |
950 |
1000 |
1100 |
1200 |
|||||
|
A |
85 |
96 |
|||||||||||||
|
大约重量(Kg) |
26 |
37 |
42 |
72 |
90 |
114 |
130 |
144 |
180 |
200 |
250 |
||||
|
导压管接口螺纹 |
M16X1.5 |
||||||||||||||
声明：【ZZYP自力式压力调节阀】规格型号、结构尺寸由上海沃托阀门有限公司提供，如何选择适用的ZZYP自力式压力调节阀产品，使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门，我们将在最短的时间内为您解答！
