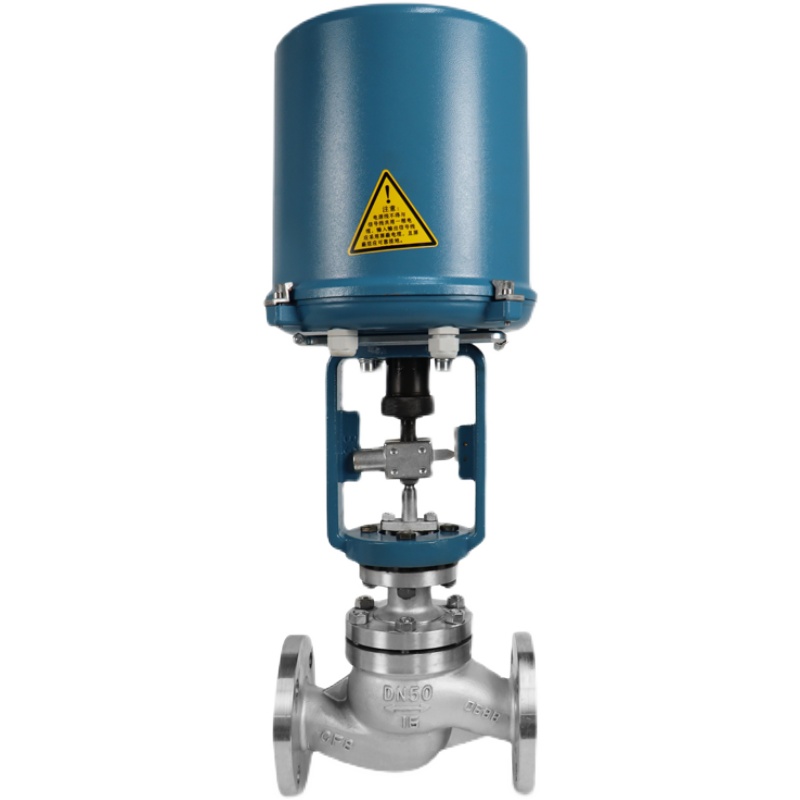

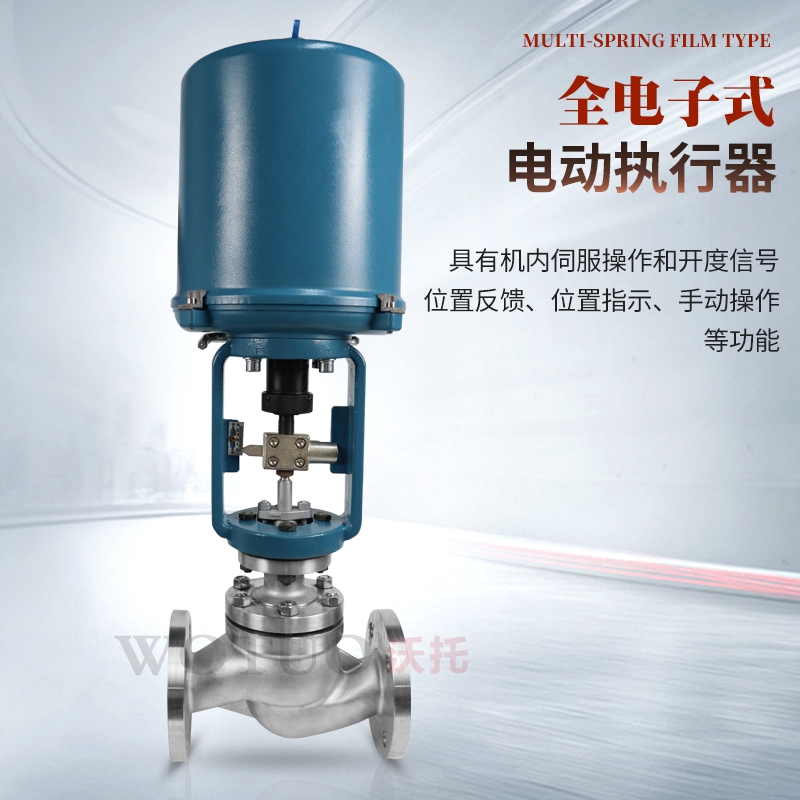

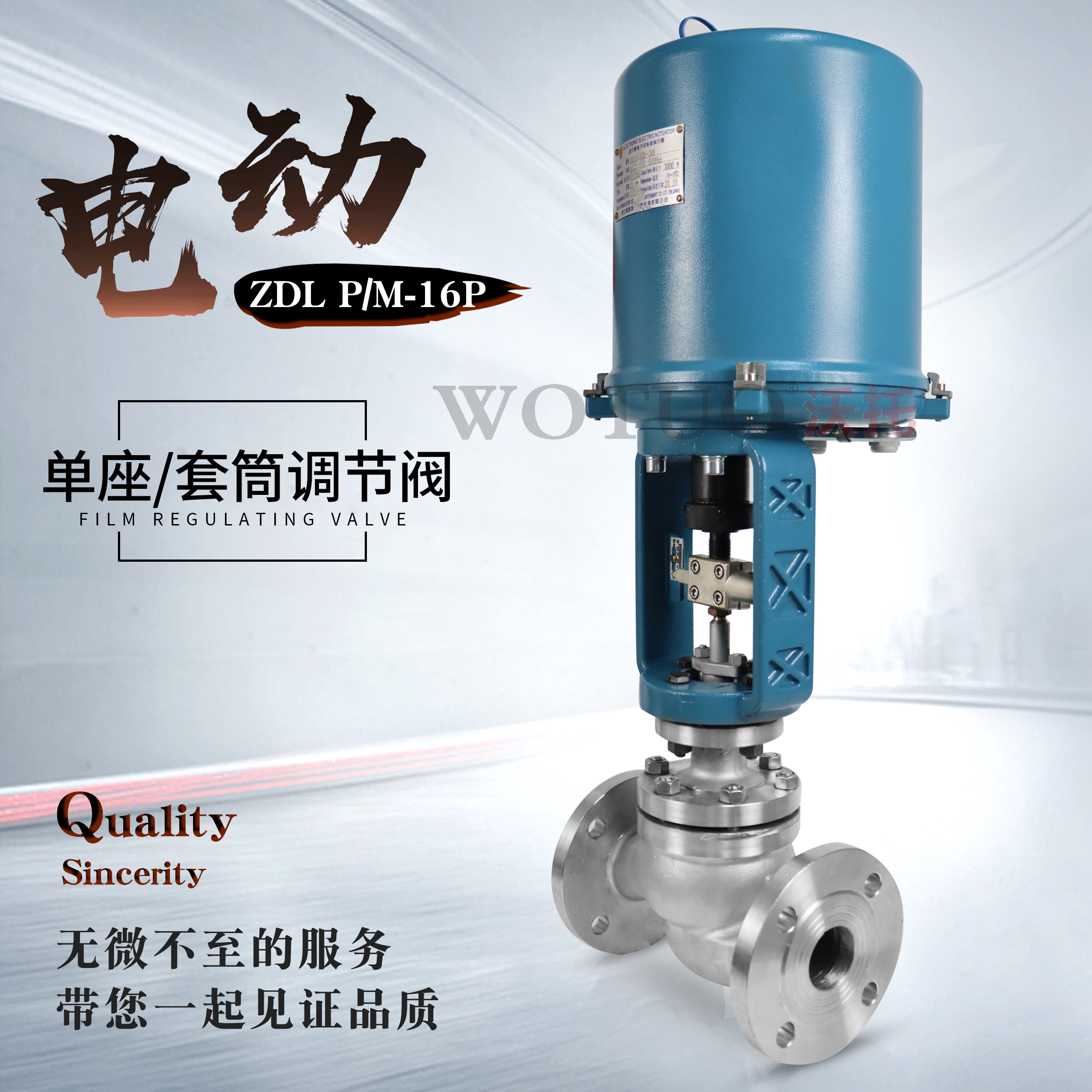

电动调节阀

  • 型   号:ZDLP-16P
  • 类   别:电动调节阀
  • 材   质:DN15~DN300
  • 压   力:上海

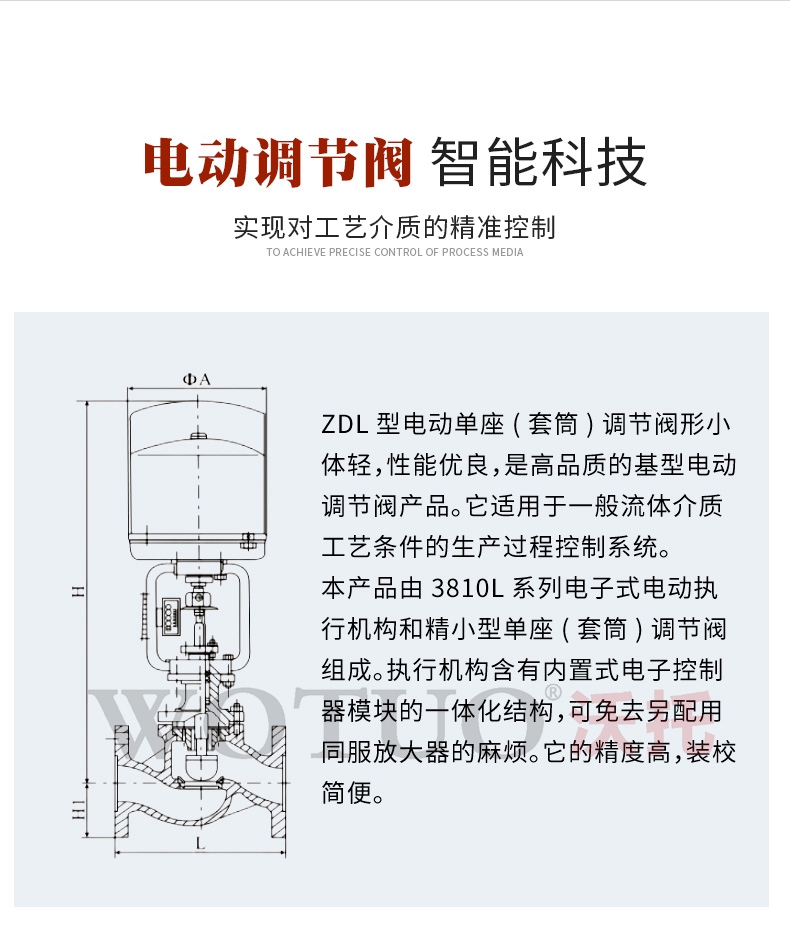

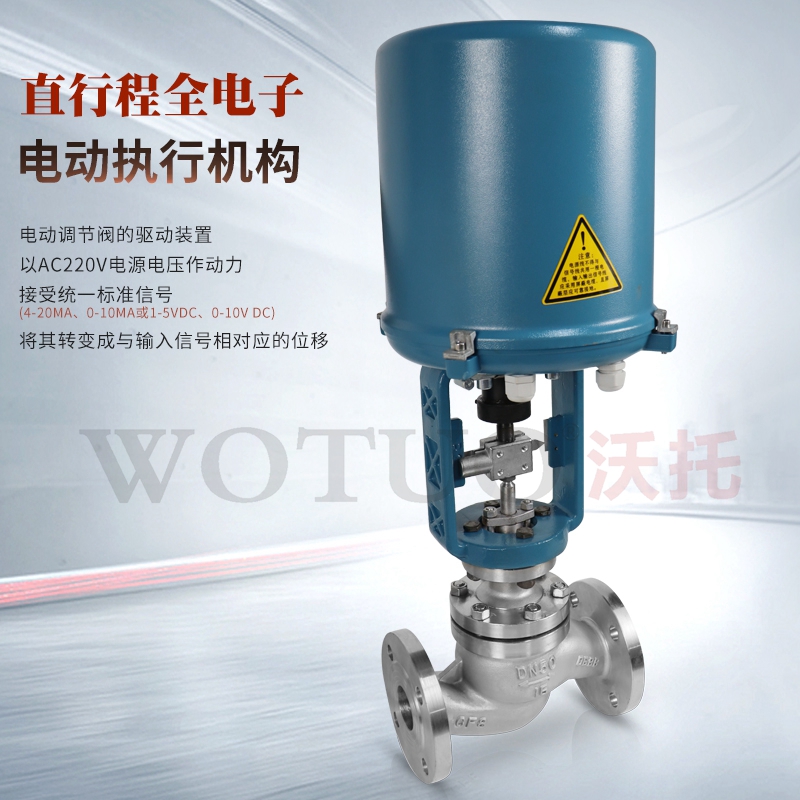

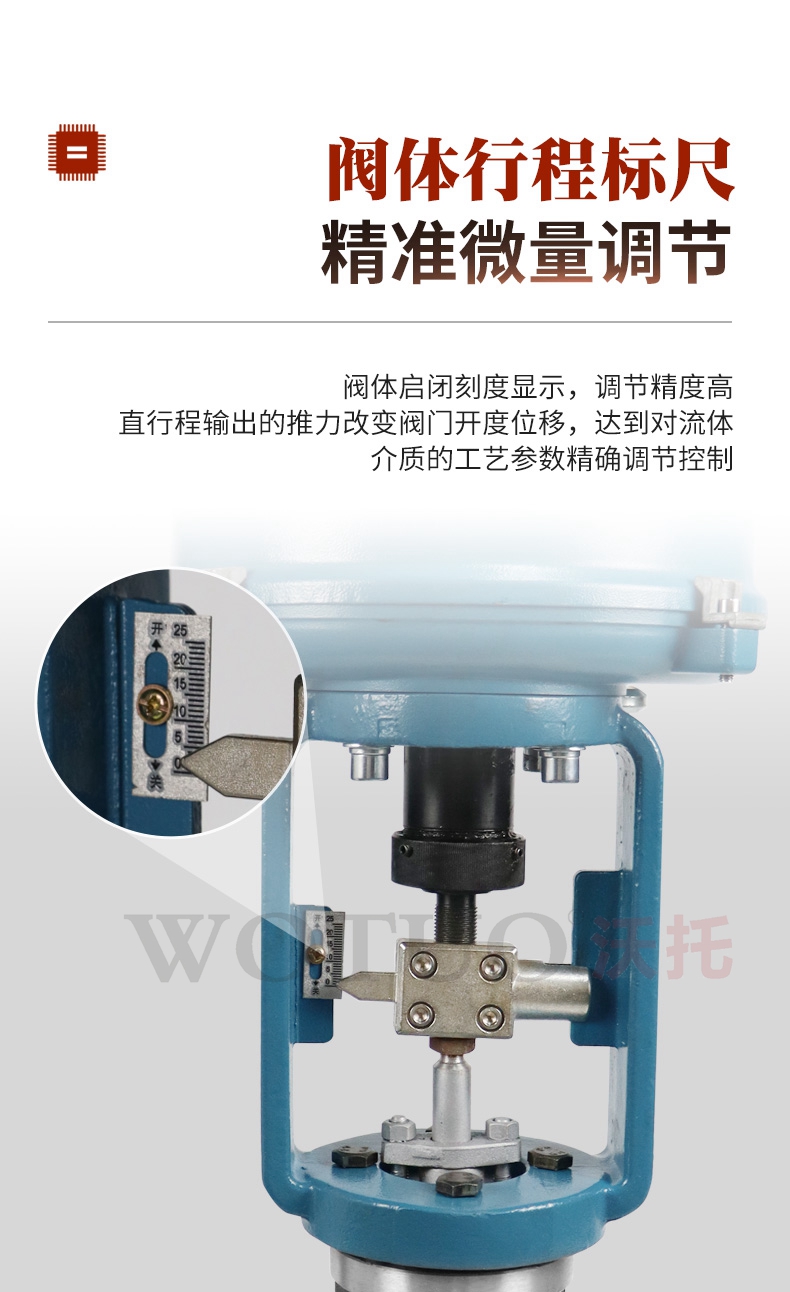

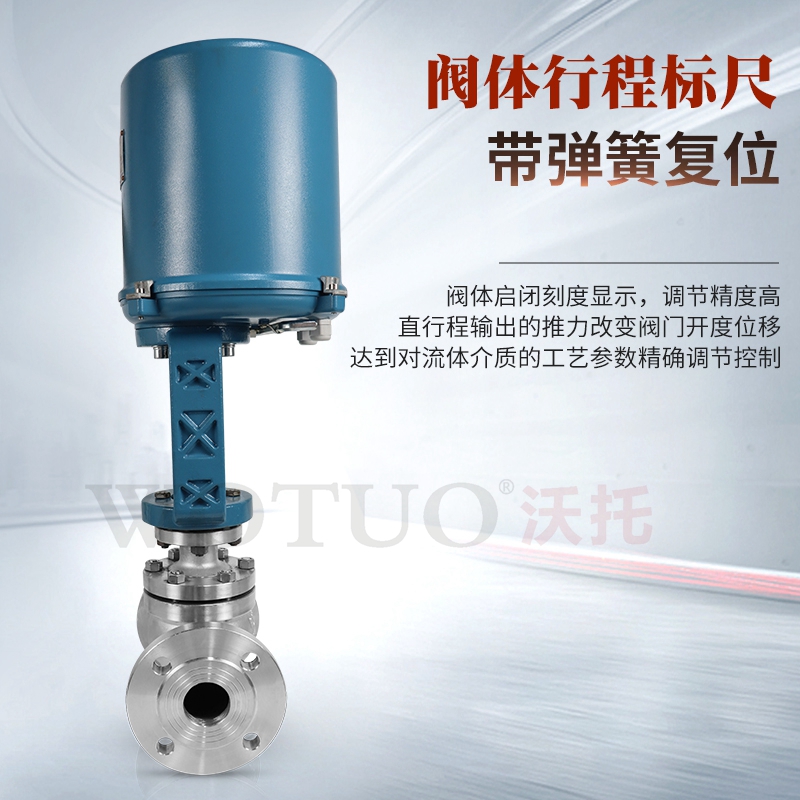

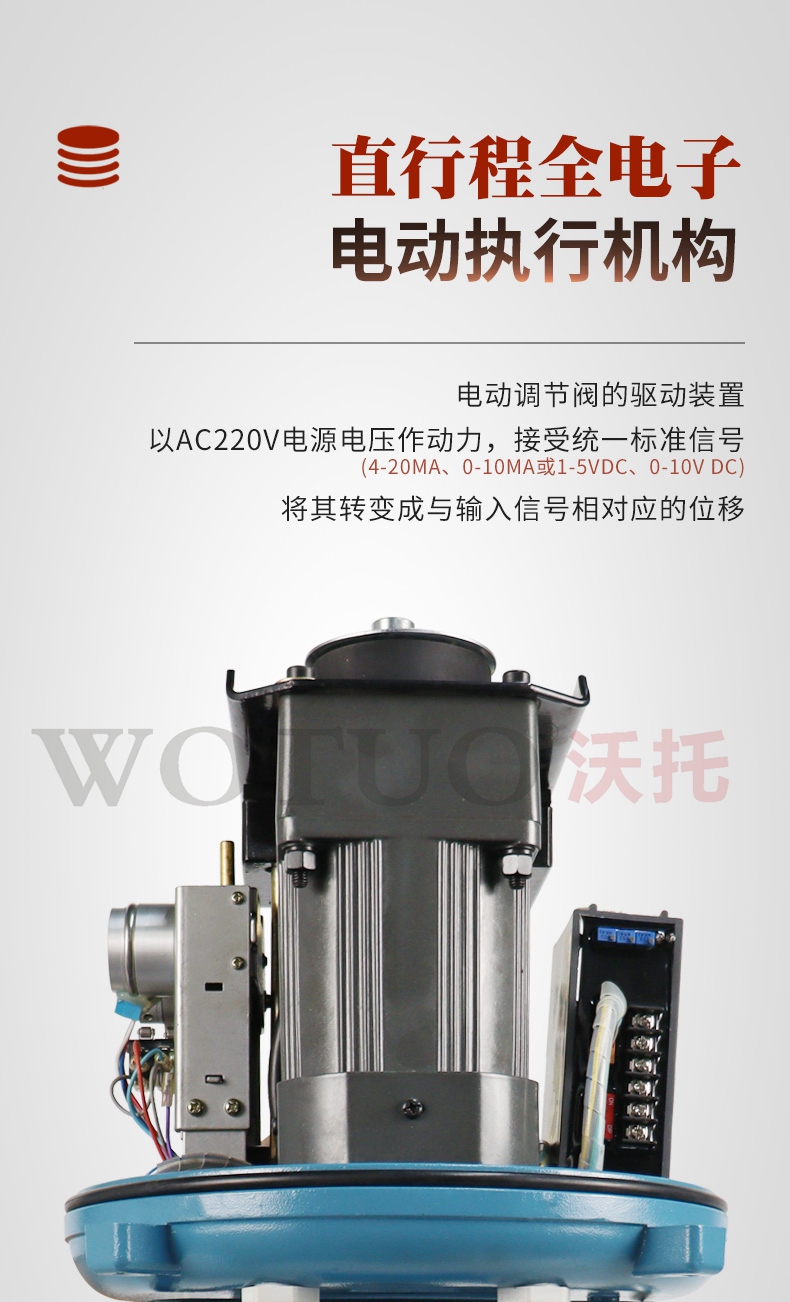

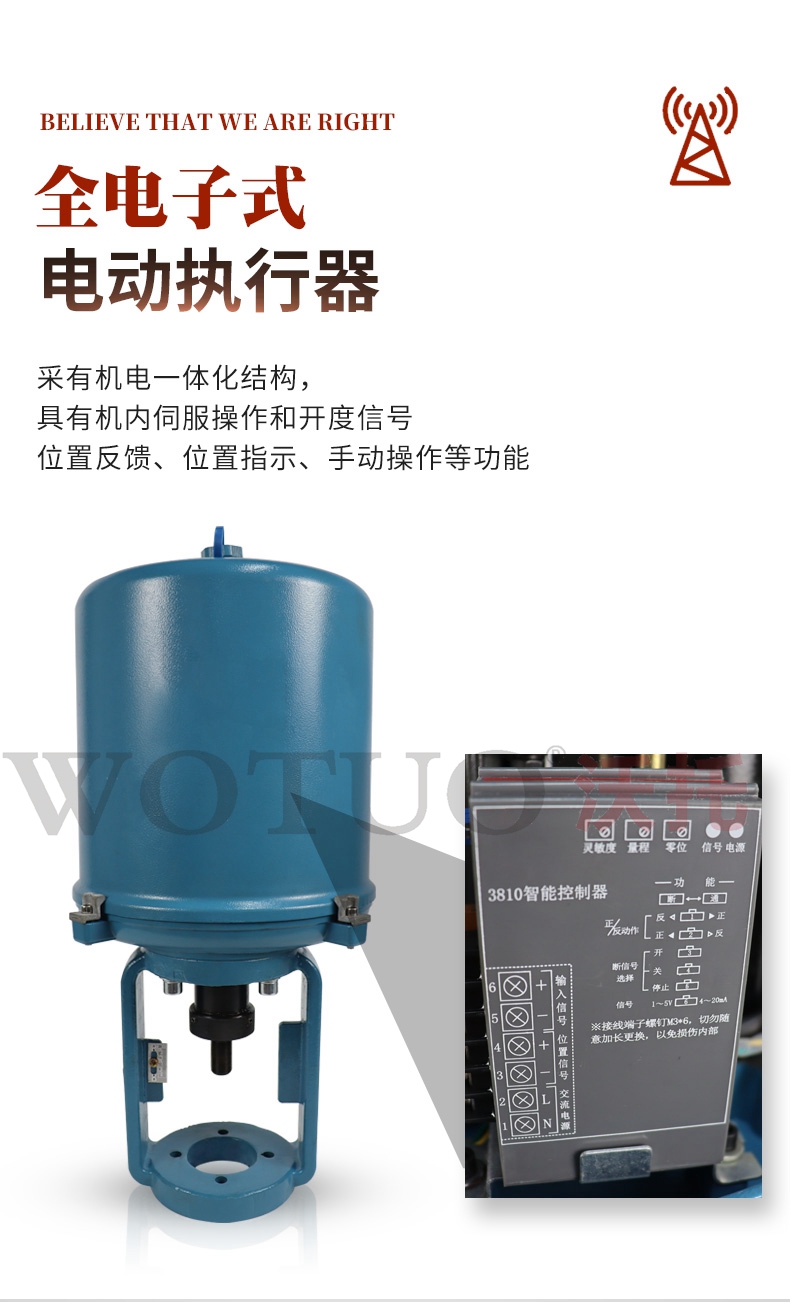

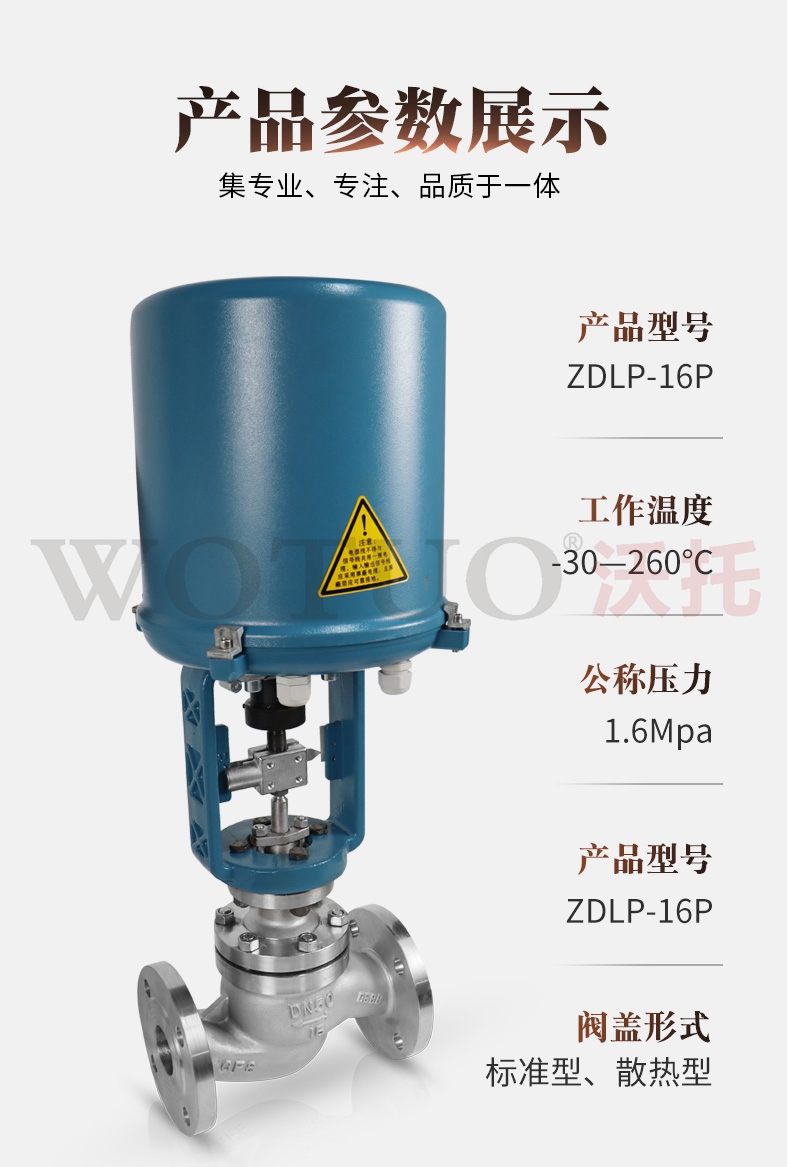

ZDLP电动单座调节阀由PS系列和3810系列直行程电动执行机构和低流阻直通单座阀组成;电动执行机构为电子式一体化结构,内有伺服放大器,输入控制信号(4-20mADC或1-5VDC)及电源即可控制阀门开度,达到对压力、流量、液位、温度等工参数的调节;电动调节阀具有动作灵敏、连线简单、流量大、体积小、调节精度高等特点

分享到:

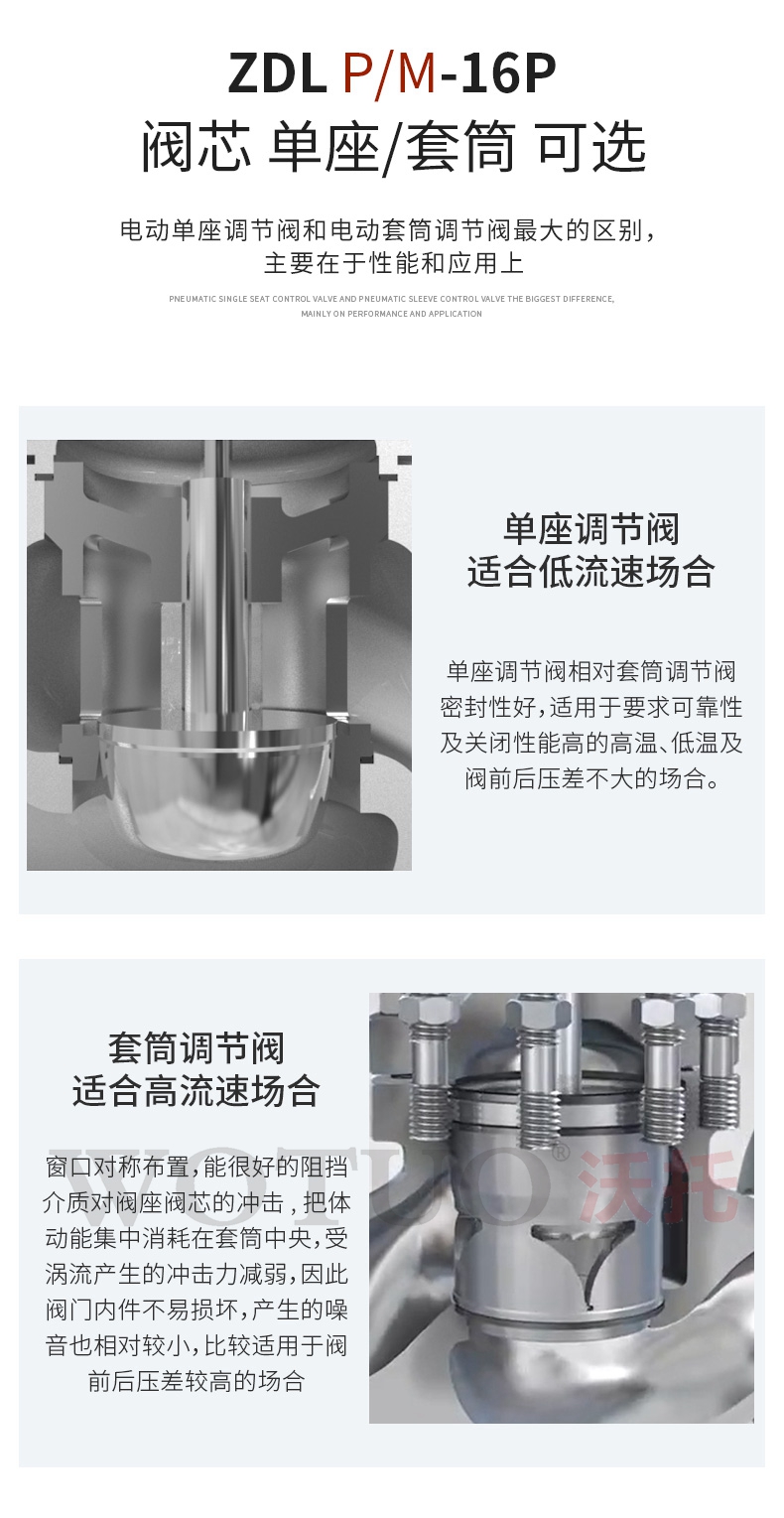

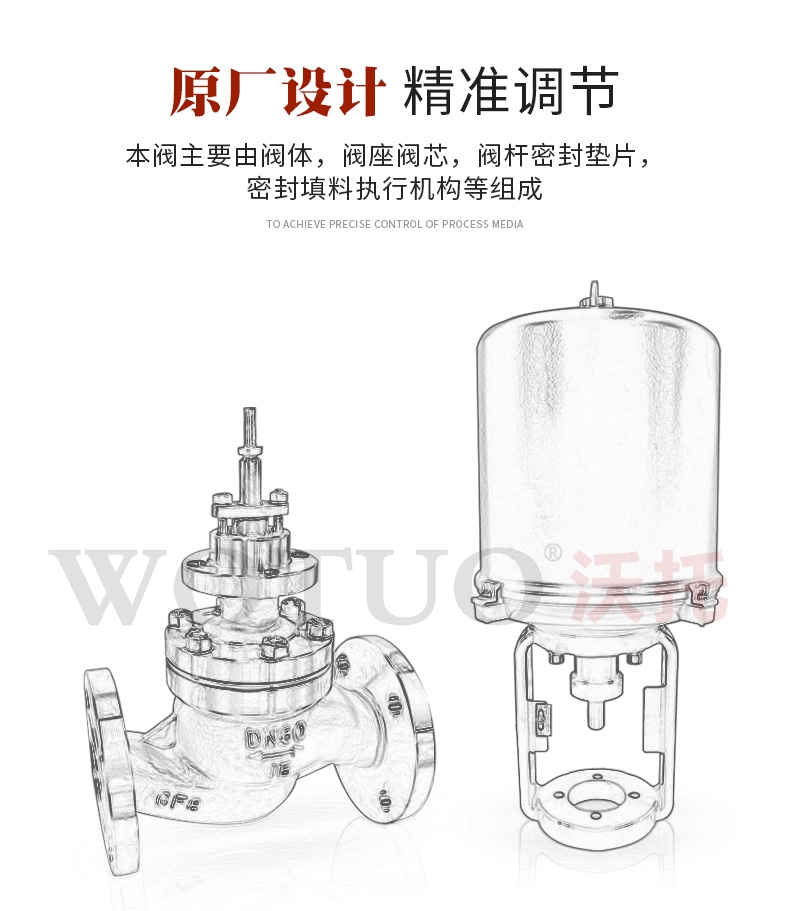

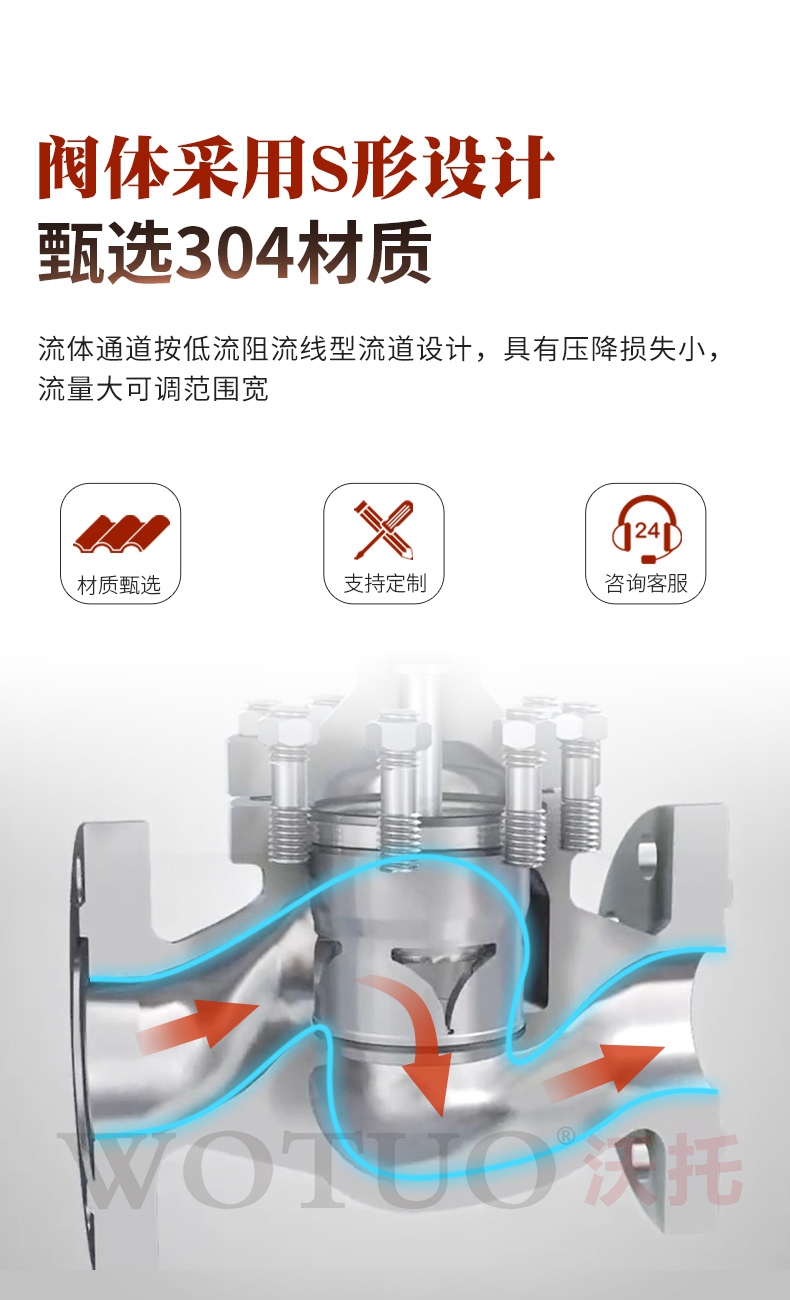

 ZDLP电动单座调节阀,由PS系列和3810系列直行程电动执行机构和低流阻直通单座阀组成。(也可配其它品牌直行程执行机构)。电动执行机构为电子式一体化结构,内有伺服放大器,输入控制信号(4-20mADC或1-5VDC)及电源即可控制阀门开度,达到对压力、流量、液位、温度等工参数的调节。具有动作灵敏、连线简单、流量大、体积小、调节精度高等特点。控制精度和性能比DKZ型有明显提高。单座阀适用于对泄露量求严格、阀前后压差低及有一定粘度的场合。广泛应用于电力、冶金、化工、石油、环保、轻工、设备等行业。

电动单座调节阀型号表示方法

Z

执行机构

H

结构形式

-公称压力

阀体材质

公称通径

Z系列调节阀

R:电动3810L执行机构
D:电动PSL执行机构

H直行程

P:标准型单座调节阀
PF:软密封单座调节阀
PL:单座笼式调节阀

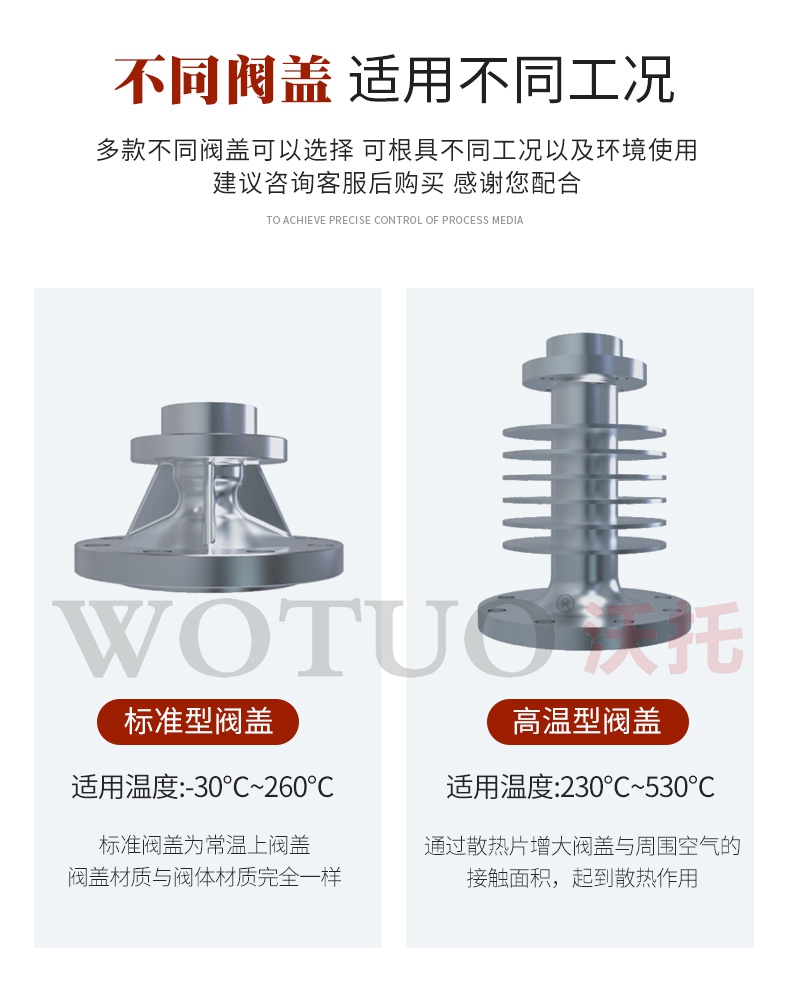

PG:带散热型单座调节阀
PV:波纹管型单座调节阀
PD:低温型单座调节阀

PN16=16
CL150LB=150 LB
JIS10K=10K

C=WCB
LC=LCB
P=CF8
PL=CF3
R=CF8M
RL=CF3M
D=特殊材质

DN25= DN25
NPS1=NPS1

如:Z型电动单座调节阀,压力PN16,阀体材料为WCB,公称通径DN50,型号为:ZRHP-16C DN50

电动单座调节阀性能

流量特性

直线、等百分比、快开

可调范围

50:1 (CV<6.3 30:1)

额定CV

等百分比CV1.6~630 ,直线CV1.8~690

允许泄漏量

硬密封:IV级(0.01% 阀额定容量) 软密封:VI级(气泡级)
泄漏量标准:GB/T 4213

性能指标



气动

电动

基本误差%

±1.5

±1.0

回差%

1.5

1.0

死区%

0.6

1.0

始终点偏差%

±2.5

±2.5

额定行程偏差%

2.5

2.5

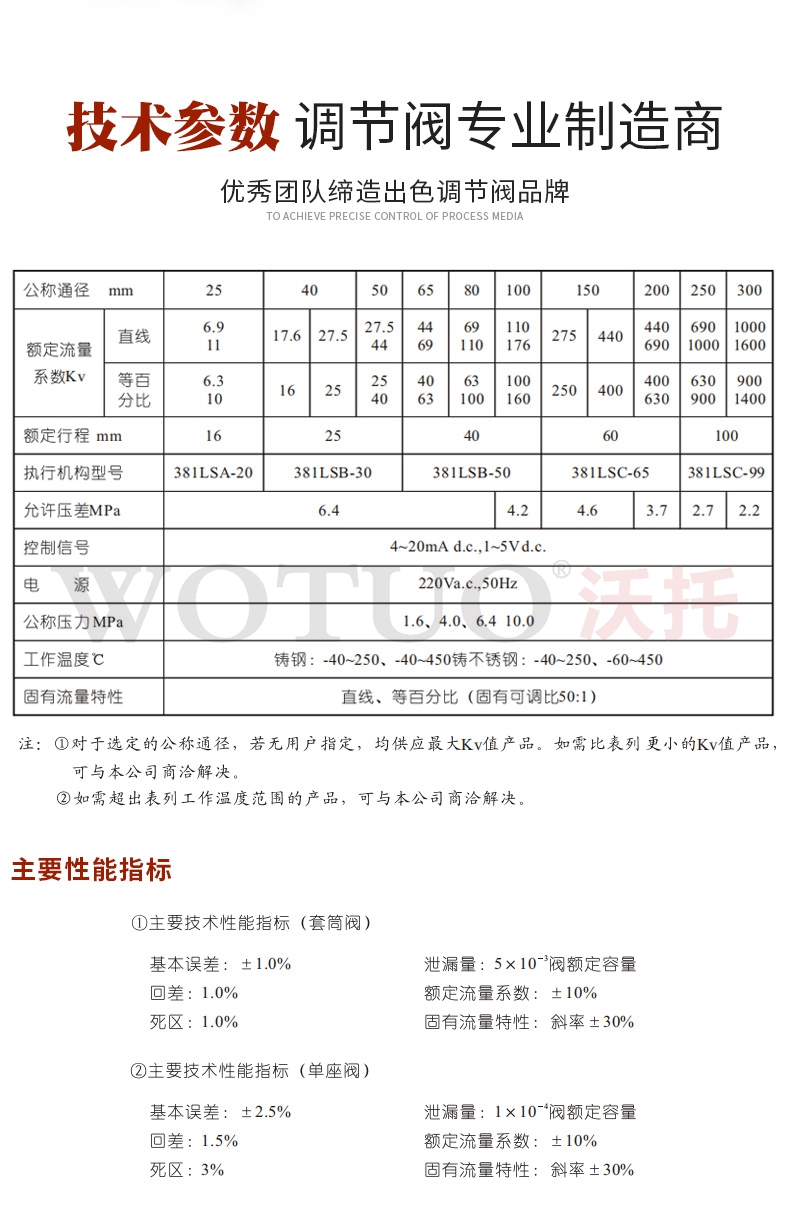

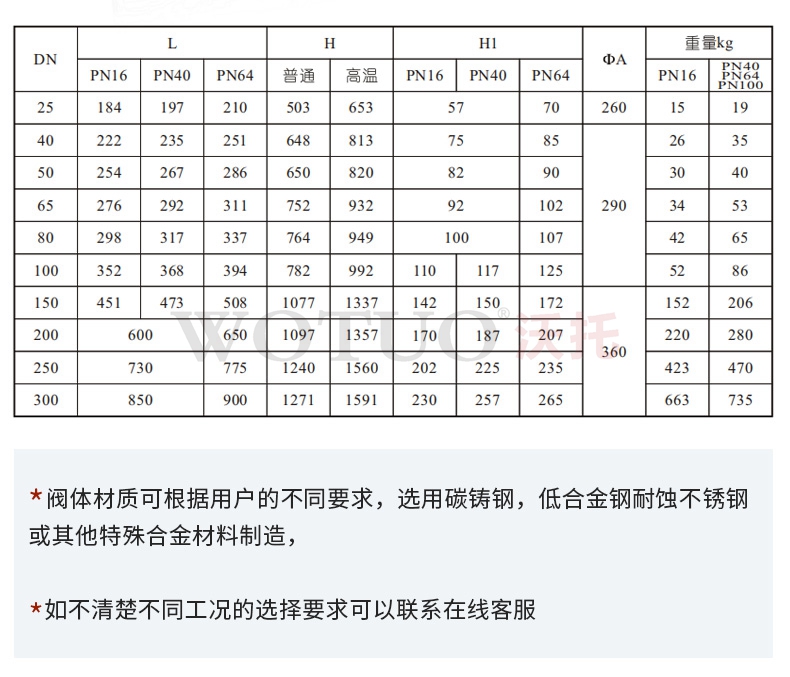

电动单座调节阀选用参数表

阀座直径(mm

10

12

15

20

25

32

40

50

65

80

100

125

150

200

额定流量系数Cv

等百分比

1.6

2.5

4.0

6.3

10

16

25

40

63

100

160

250

400

630

直线

1.8

2.8

4.4

6.9

11

17.6

27.5

44

69

110

176

275

440

690

公称通径

行程

可选流量系数Cv(★标准型 ●推荐 ○定制)

DN20

16mm





















DN25



















DN32

25 mm

















DN40

















DN50

















DN65

40mm





















DN80



















DN100

















DN125

60mm





















DN150





















DN200



















电动执行机构

金属密封最大允许压差(MPa

型号

推力(N

3810L-08

800

6.4

5.5

3.5

2.38





















3810L-20

2000

6.4

6.4

6.4

4.77

3.05

1.86

1.19

0.76













3810L-30

3000











2.79

1.79

1.14













3810L-50

5000











4.66

2.98

1.91

1.13

0.6

0.47







3810L-65

6500

















1.35

0.8

0.57

0.39

0.26

0.16

3810L-99

10000























0.61

0.42

0.20

3810L-160

16000























0.97

0.67

0.35



上海沃托阀门有限公司创建于 1997 年 6月,现有员工 179人,各类技术人员 57人,其中高级工程师 3 人。拥有数控加工中心、等离子焊接、全自动气体保护焊接、半自动真空熔焊、超频真空热处理、车球专用数控车床、高效加工专机、理化和探伤检测等设备 上海沃托阀门有限公司有近二十年生产高中压阀门的历史,专业生产各类手动、气动、电动闸阀、截止阀、止回阀、蝶阀、球阀、调节阀、安全阀等。
