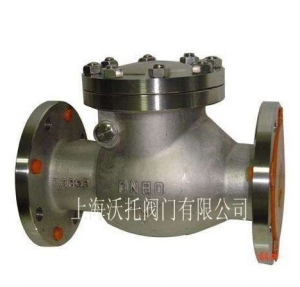

氧气止回阀

型号：H44H
类别：氧气阀门
材质：DN15～DN200
压力：上海

氧气止回阀具有普通止回阀功能外还具有阻燃性好,导电性能好,结构紧凑,防油,安全可靠等特点.氧气止回阀与氧气专用球阀一起被广泛应用于钢铁,冶金,医药,化工等行业

分享到：

氧气止回阀用途特点

氧气止回阀是氧气管网专用阀门的一种.它除了具有普通止回阀功能外还具有阻燃性好,导电性能好,结构紧凑,防油,安全可靠等特点.随着冶金工业的发展.不锈钢旋启式止回阀与氧气专用球阀一起被广泛应用于钢铁,冶金,医药,化工等行业

①化工、石油化工生产中的弱腐蚀性物料，如：水、氨、油品、烃类等。

②化工生产中的腐蚀性物料，如：烧碱、纯碱、浓稀硫酸、碳酸、醋酸、酯酸等。

③制冷中的低温物料，如：液甲烷、液氨、液氧和各种冷剂。

④轻工食品、制药生产中卫生要求的物料，如：啤酒、饮料、乳制品、粮浆医药用品等。

⑤各种特殊工艺的高效精密过滤器等。

一、 氧气止回阀主要技术参数

公称压力	1.6	2.5	4.0	6.4	10.0	16.0
强度试验	2.4	3.8	6.0	9.6	15.0	24.0
水密封试验	1.8	2.8	4.4	6.4	10.0	16.0
气密封试验	0.4-0.7

二、 氧气止回阀主要零件材料

体、盖、板	导向套	销轴	垫片	密封面	工作温度℃	适用介质
WCB	WCB	1Cr13	增强柔性石墨 1Cr13/柔性石墨不锈钢/耐酸石棉 PTFE 齿型垫片	13Cr STL 本体材料尼龙	≤425	水蒸汽油品
WC6	WC6				≤540
WC9	WC9				≤570
ZGCr5Mo	2GCr5Mo				≤550
ZG1Cr18Ni9Ti	ZG1Cr18Ni9Ti	1Cr18Ni9Ti			≤200	硝酸类
ZG1Cr18Ni12 Mo2Ti	ZG1Cr18Ni12 Mo2Ti	1Cr18Ni12 Mo2Ti			≤200	醋酸类

三、 氧气止回阀主要外形尺寸

DN	L	D	D1	D2	D6	b	n-φd	H	重量
H44H H44W H44Y 16 16P 16R
50	230	160	125	100	-	16	4-18	136	16
65	290	180	145	120	-	18	4-18	142	20
80	310	195	160	135	-	20	8-18	165	29
100	350	215	180	155	-	20	8-18	180	32
125	400	245	210	185	-	22	8-18	210	65
150	480	280	240	210	-	240	8-23	233	98
200	495	335	295	265	-	26	12-23	304	160
250	622	405	355	320	-	30	12-25	348	255
300	698	460	410	375	-	30	12-25	390	295
350	850	520	470	435	-	34	16-25	430	-
400	914	580	525	485	-	36	16-30	468	388
500	1150	705	650	608	-	44	20-34	525	-
氧气止回阀H44H H44W H44Y 25 25P 25R
50	230	160	125	100	-	20	4-18	160	21
65	290	180	145	120	-	22	8-18	175	28
80	310	195	160	135	-	22	8-18	185	37
100	350	230	190	160	-	24	8-23	220	56
125	400	270	220	188	-	28	8-25	248	92
150	480	300	250	218	-	30	8-25	276	129
200	533	360	310	278	-	340	12-25	350	210
250	622	425	370	332	-	36	12-30	410	295
300	711	485	430	390	-	40	16-30	430	368
350	850	550	490	448	-	44	16-34	518	-
400	864	610	550	505	-	48	18-34	560	460
500	1150	730	660	610	-	52	20-41	618	-
氧气止回阀H44H H44W H44Y 40 40P 40R 40I
50	230	160	125	100	88	20	4-18	160	25
65	290	180	145	120	110	22	8-18	175	30
80	310	195	160	135	121	22	8-18	185	38
100	350	230	190	160	150	24	8-23	220	57
125	400	270	220	188	176	28	8-25	248	90
150	480	300	250	218	204	30	8-25	270	150
200	533	375	320	282	260	38	12-30	350	220
250	622	445	385	345	313	42	12-34	410	360
300	711	510	450	408	364	46	16-34	430	440
350	838	570	510	465	422	52	16-34	518	500
400	864	655	585	535	474	58	16-41	560	580
氧气止回阀H44H H44W H44Y 64 64P 64R 64I
50	300	175	135	105	88	26	4-23	177	30
65	340	200	160	130	110	28	8-23	197	40
80	380	210	170	140	121	30	8-23	212	50
100	430	250	200	168	150	32	8-25	248	80
125	500	295	240	202	176	36	8-30	296	120
150	550	340	280	240	204	38	8-34	330	180
200	650	405	345	300	260	44	12-34	385	250
250	775	470	400	352	313	48	12-41	445	380
300	900	530	460	412	364	54	16-41	474	510
350	1205	595	525	475	422	60	16-41	514	690
400	1150	670	585	525	474	66	16-48	616	1010
氧气止回阀H44H H44W H44Y 100 100P 100R 100I
50	300	195	145	112	88	28	4-25	210	31
65	340	220	170	138	110	32	8-25	227	41
80	380	230	180	148	121	34	8-25	235	52
100	430	265	210	172	150	38	8-30	274	83
125	500	310	250	210	176	42	8-34	307	125
150	550	350	290	250	204	46	12-34	347	195
200	650	430	360	312	260	54	12-41	402	230
250	775	500	430	382	313	60	12-41	432	450
300	900	585	500	442	364	70	16-48	484	740

上海沃托阀门有限公司创建于 1997 年 6月，现有员工 179人，各类技术人员 57人，其中高级工程师 3 人。拥有数控加工中心、等离子焊接、全自动气体保护焊接、半自动真空熔焊、超频真空热处理、车球专用数控车床、高效加工专机、理化和探伤检测等设备上海沃托阀门有限公司有近二十年生产高中压阀门的历史，专业生产各类手动、气动、电动闸阀、截止阀、止回阀、蝶阀、球阀、调节阀、安全阀等。
