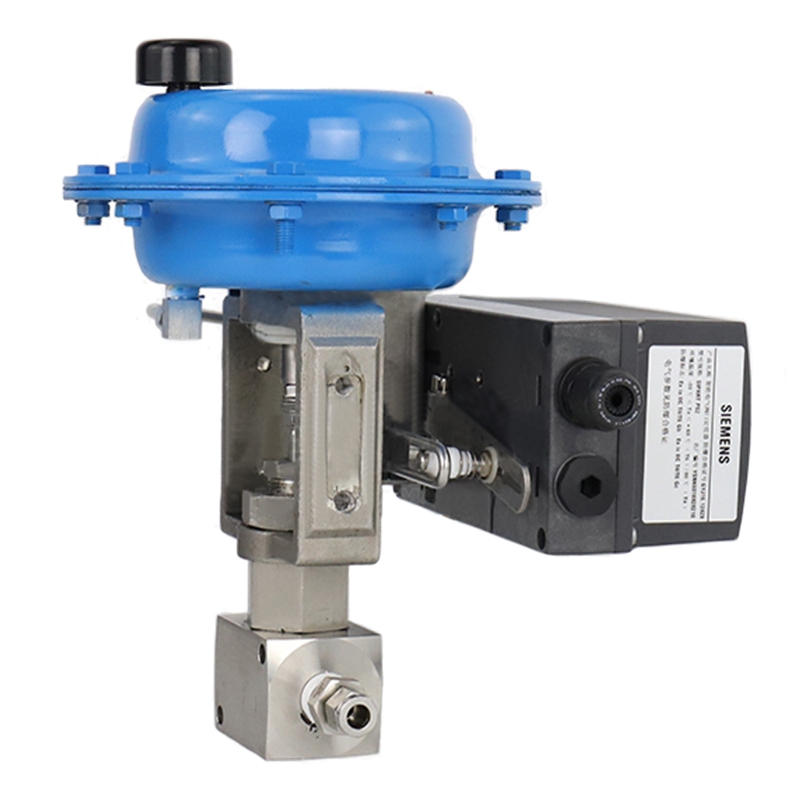

气动微小流量调节阀是专门针对小流量调节而开发的小口径调节阀。它具有体积小、重量轻、性能高、用于微小流量的精确控制等特点。调节不干净介质时，应针对其节流间隙小的问题，注意预防堵卡现象的发生。它适用于液体、蒸汽等 介质的注流量调节场合。

本系列调节阀采用模块化设计，可采用不同组合、配用各种附件。

气动微小流量调节阀主要零部件参数

气动微小流量调节阀本体部分
● 阀体形式：直通锻造阀体
● 阀体材质：20# F22 304 316
● 公称通径：DN1.5～DN20
● 公称压力：PN（国标）1.6 4.0 10.0 16.0 20.0 32.0MPa ， ANSI（美标） 150 300 600 900 1500LB
● 连接形式：法兰:FF RF RTJ等，螺纹:NPT，焊接:SW BW
● 结构长度：符合IEC534
● 阀盖形式：一体式
● 填 料：聚四氟乙烯 柔性石墨等
● 密 封 垫：金属夹石墨密封垫 四氟乙烯垫等
气动微小流量调节阀阀内部件
● 阀芯型式：单座柱塞式
● 流量特性：等百分比、线性
气动微小流量调节阀执行机构
● 气 动：气动薄膜多弹簧执行机构
● 单 作 用：气—开（弹簧复位）
● 双 作 用：气—开/气—关

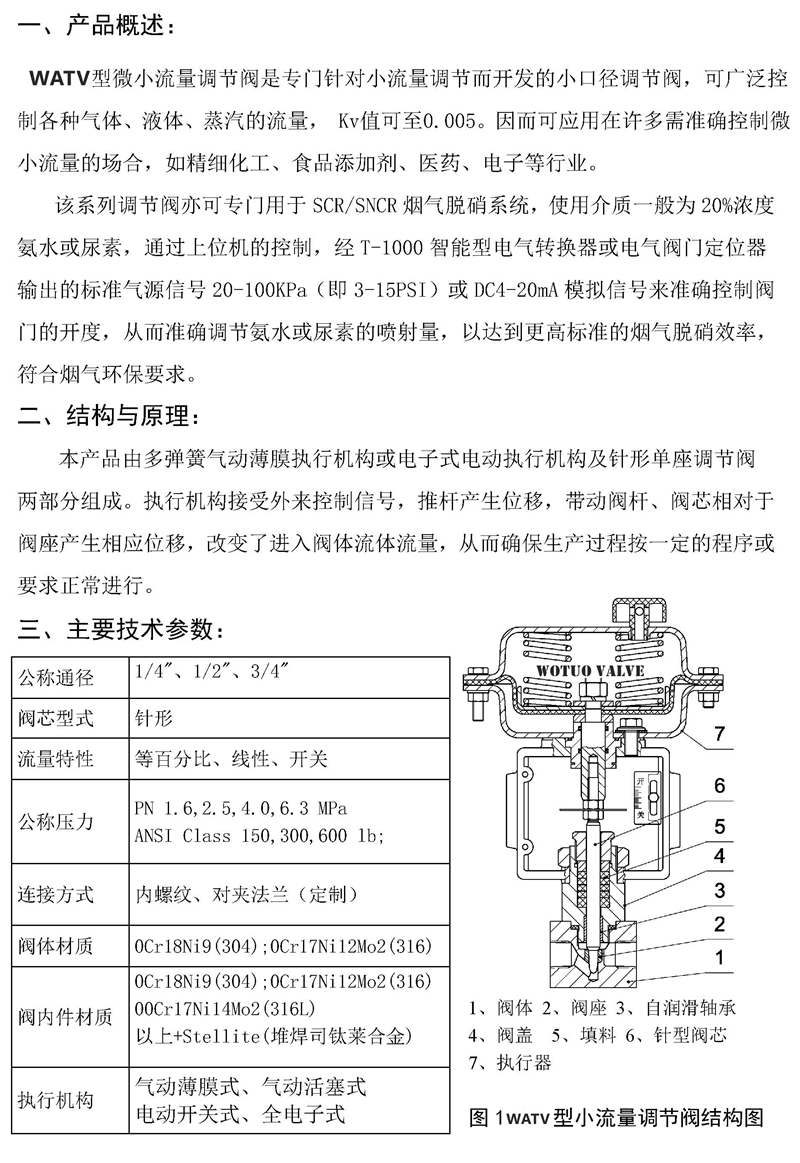

气动微小流量调节阀主要技术参数

注： 工作温度、公称压力、公称通径超出列表范围的产品可与本公司商洽解决。 *注量系数<0.08需特殊订货。

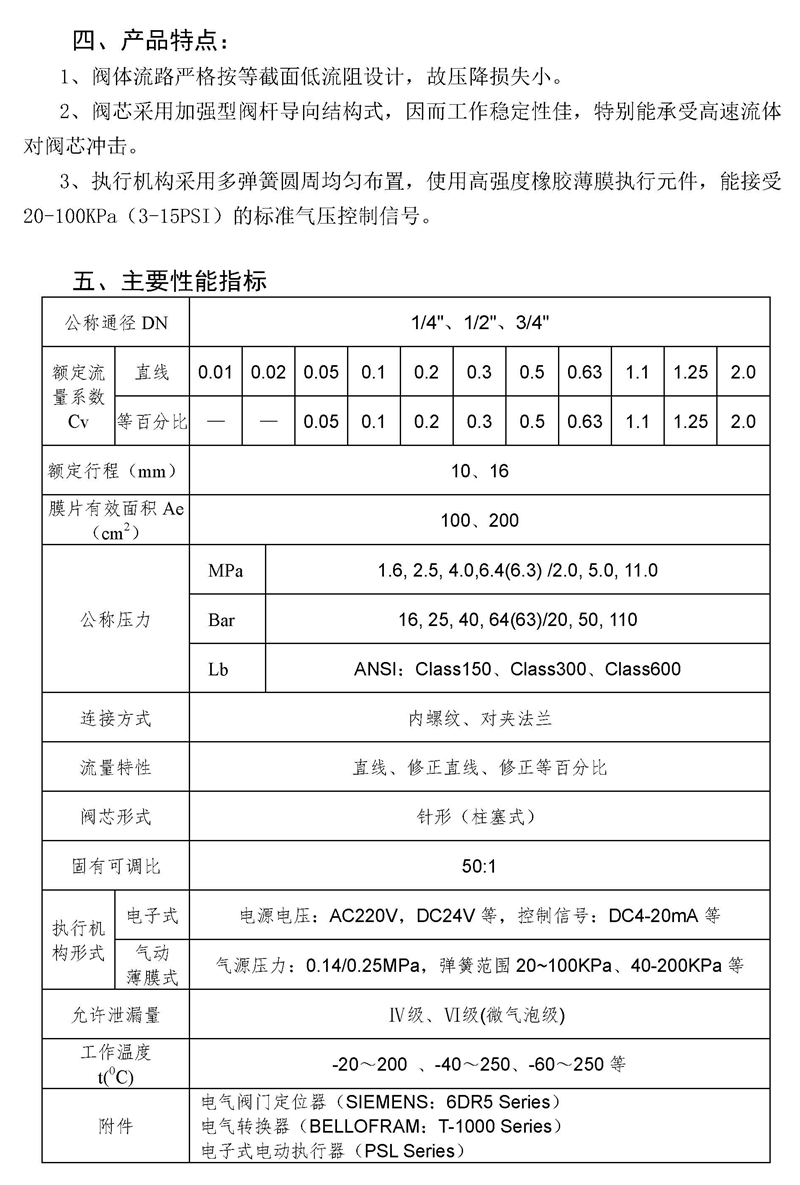

气动微小流量调节阀主要性能指标

泄漏率：Ⅵ 级， 小于额定流量的10-4
回差：不带定位器， 小于全行程的3%； 带定位器， 小于全行程的1%
基本误差：不带定位器， 小于全行程的±5%； 带定位器， 小于全行程的±1%
死区：不带定位器 ， 小于全行程的3%； 带定位器， 小于全行程的1%注：测试使用填料为聚四氟乙烯填料。

气动微小流量调节阀允许压差

注：（1）ZHA：正作用执行机构 ；ZHB 反作用执行机构。

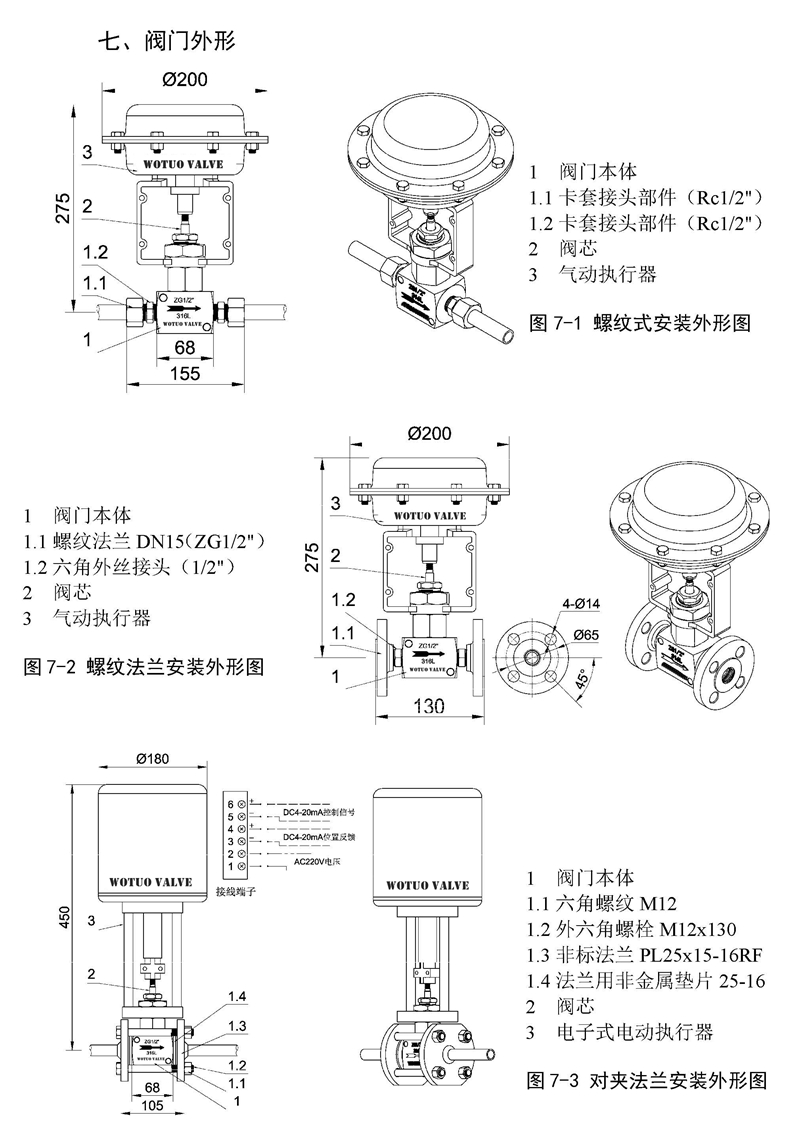

气动微小流量调节阀外型尺寸及重量
