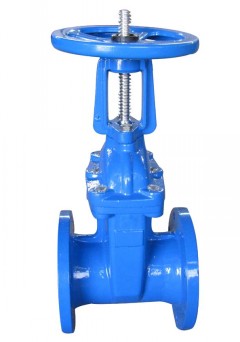

明杆软密封法兰闸阀

  • 型   号:Z41X-10/16
  • 类   别:电动闸阀
  • 材   质:DN50/500
  • 压   力:上海

明杆软密封法兰闸阀是引进高科技产品,利用闸板整体包胶产生变形补偿作用达到良好的密封效果,克服了一般闸阀密封不良,漏水和生锈的现象,明杆软密封法兰闸阀阀底部采用与水管相同的平底阀座设计,不产生杂物淤积,流阻系数小,通道流畅。

分享到:

一、明杆软密封法兰闸阀产品概述:

     明杆软密封法兰闸阀除具有弹性座封闸阀的优点之外,并可以较直观阀门开度,启闭迅速可靠,故常应用消防及工业系统.一般安装于距地面较高位置.

二、明杆软密封法兰闸阀主要零部件材料:

名称

材质

阀体

灰铸铁、球墨铸铁、铸钢

闸板

球墨铸铁+三元乙丙或丁腈橡胶

中口垫

丁腈橡胶、三元乙丙

密封圈

丁腈橡胶

支架

灰铸铁、球墨铸铁、铸钢

阀杆

不锈钢

螺栓

不锈钢

压盖

球墨铸铁、铸钢

阀杆螺母

铜合金

手轮(传动帽)

可锻铸铁

三、明杆软密封法兰闸阀主要技术参数:

公称压力:1.02.5MPa

工作温度:080

公称通经:50400mm

适用介质:水、油、气等

法兰标准:GB/T17241.6GB9113

试验标准:GB13927AP1598

四、明杆软密封法兰闸阀主要外形连接尺寸:



DN

50

65

80

100

125

150

200

250

300

350

400

L

178

190

203

229

254

267

292

330

356

381

406

HA

322

332

350

420

581

581

736

882

1009

1300

1380

HC

374

398

429

524

721

736

942

1031

1117

1655

1805
