一、排渣闸阀的设计与制造标准：

设计与制造：GB12234　GB2595

法兰尺寸：GB9113　JB/T79

压力温度：JB/T74　GB9131

结构长度：GB/T12221

对焊连接尺寸：阀门技术，闸阀技术，中国阀门技术网，阀门技术网，闸阀技术网，千阀网

检验与试验：JB/T9092　GB13927

二、排渣闸阀的用途

排渣闸阀适用于公称压力PN1.6～6.4Mpa，工作温度0～100℃的火力电站水利系统及水利工程的灰浆排放系统管路上，切断或接通管路中的介质，适用介质为：灰水混合物，渣水混合物（渣水比1:6,最大料度<50MM）。

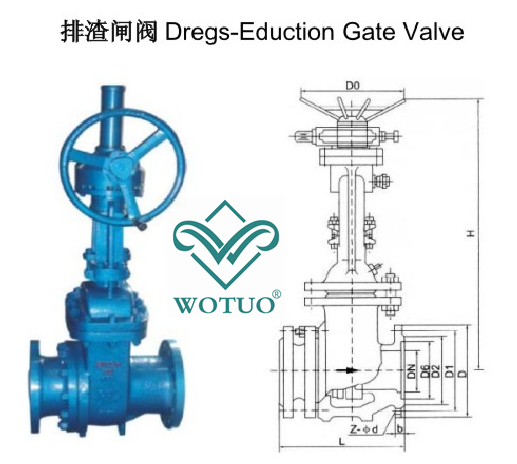

三、排渣闸阀结构特点

1.采用中法兰螺栓连接，支管两端为法兰连接或对焊连接。

2.启闭件采用半密封副强制密封，性能优良。

3.密封副材料为耐磨陶瓷或耐磨合金，耐磨性强，耐磨性强、耐用冲蚀、耐擦伤、摩擦力小、密封可靠。

4.阀体出口流道结型合理，不存渣，启闭灵活，不卡阻。

5.阀杆经调质和表面氮化处理，有良好的搞腐蚀性，抗擦伤性和耐磨性。

6.中大口径设置滚动轴承，启闭轻松。

四、排渣闸阀主要零件的材料说明

阀 体WCB阀 盖WCB支 架WCB闸 板WCB+耐磨合金WCB+陶瓷阀 杆2Cr13阀 座WCB+耐磨合金WCB+陶瓷密封环增强柔性石墨填 料增强柔性石墨阀杆

五、排渣闸阀的结构特点

1、采用中法兰螺栓连接，支管两端为法兰连接或对焊连接

2、启闭件采用半密封副强制密封，性能优良

3、密封副材料为耐磨陶瓷或耐磨合金，耐磨性强，耐磨性强、耐用冲蚀、耐擦伤、摩擦力小、密封可靠

4、阀体出口流道结型合理，不存渣，启闭灵活，不卡阻

5、阀杆经调质和表面氮化处理，有良好的搞腐蚀性，抗擦伤性和耐磨性

6、中大口径设置滚动轴承，启闭轻松

六、排渣闸阀的安装注意事项：

1、手轮、手柄及传动机构均不允许作起吊用，并严禁碰撞。

2、双闸板闸阀应垂直安装（即阀杆处于垂直位置 , 手轮在顶部 )。

3、带有旁通阀的闸阀在开启前应先打开旁通阀（以平衡进出口的压差及减小开启力 )。

4、带传动机构的闸阀，按产品使用说明书的规定安装。

5、如果阀门经常开关使用 , 每月至少润滑一次。

七、排渣闸阀的主要制作标准

（1）GB12232-89《通用阀门法兰链接铁质闸阀》

（2）GB12234-89《通用阀门法兰和对焊连接钢制闸阀》

（3）GB8486-87 《内螺纹连接闸阀、截至阀、球阀、止回阀通用技术条例》

（4）GB8465.1-87《内螺纹连接闸阀、截至阀、球阀、止回阀 基本尺寸 铁制闸阀》

（5）JB/T53162-94《闸阀产品质量分等》

（6）JB/T5298-91《管线用钢制平板闸阀》

（7）JB/Z243-85《闸阀静压寿命实验规程》

（8）JB/TQ64、8-88《铁质对夹式平板闸阀》

（9）JB/T53200-94《铁质对价平板闸阀 产品质量分等》

（10）JB/T53242-94《钢制平板闸阀 产品质量分等》
