一、液化气截止阀用途和性能规范
本截止阀使用于城市燃气,液氨,液化气等管道,也使用于炼油厂,石油化工厂,火力发电厂的冷却系统,作为控制介质截止的启闭装置。
二、液化气截止阀操作原理和结构说明
1、手轮顺时针方向转时 ,阀杆向下移动,阀瓣下降使密封面密合 ,将通路切断.逆转时则开启,阀杆提到最高点上密封起作用。
2、本截止阀增加了一个上密封.在截止阀开启状态时,与填料一起两层密封作用,并对填料有一定的保护作用,并可带压更换复合软成形填料。
3、本截止阀采用 PTFE(F)或巴氏合金(B)制品作密封面,填料为复合软成形填料(PTFE+丁晴橡胶+弹簧),上密封也为软材质,密封性能较好.
三、液化气截止阀特点说明
1.开关轻松,密封性能好。

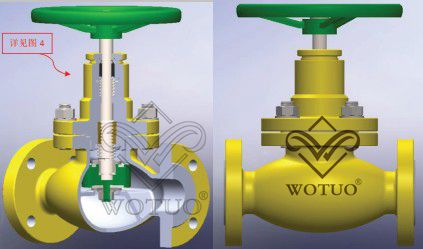

2. 阀杆填料自动密封:填料采用( PTFE+丁晴橡胶)复合软成形填料,下增加弹簧自动补偿,利用管道压力产生自动密封,密封填料磨损弹簧自动补偿。(详见图 4)
3.密封填料损坏—带压更换填料。(手轮逆时针方向转到顶点,上密封产生密封,拿下手轮,松开填料室,拿下填料室,更换复合软成形填料( 13号)(PTFE+丁晴橡胶 +弹簧)。
4.阀杆耐磨攻能:填料室增加 PTFE(14号),使阀杆不会和填料室摩擦,增强阀杆使用寿命。
5.开启时将阀杆提到最高点,令填料与上密封同时起密封作用. 关闭时关闭力不要过大,以免破坏密封面.
四、液化气截止阀密封材料特点说明
聚四氟乙烯 PTFE 代号:(F) |
巴氏合金代号:(B) |
优点:耐温( -196~120℃),耐腐:耐强酸强碱、水和各种有机溶剂。无毒害/不粘附/高润滑/耐气候机械性质较软,有“塑料王”之称。 |
特点:因其呈白色,又称白合金,低硬度轴转动的材料。熔点:固相点温度为 240℃,液相点温度为 370℃,最高使用温度不得超过 100℃,摩擦系数在有油时为 0.005,无油时为 0.28。 |

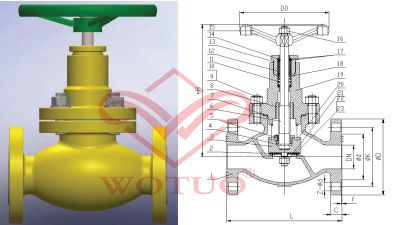

五、液化气截止阀外形图、剖面图
六.液化气截止阀性能规范
|
强度试验压力 Mpa |
空气密封试验压力 Mpa |
低压密封试验(Mpa) |
适用介质 |
1.6/2.5 |
3.75 |
2.75 |
0.3 |
液化气、天然气,液氨等非腐蚀性介质。 |
4.0 |
6.0 |
4.4 |
0.3 |
|
10K/150LB |
3.0 |
2.2 |
0.3 |
|
20K/300LB |
7.5 |
5.5 |
0.3 |
|
使用温度℃ (-80~120℃) |
七、液化气截止阀尺寸和连接尺寸PN1.6/2.5Mpa(参见图1)
口径/压力 |
液化气截止阀主要连接尺寸 |
|||||||||
DN |
NPS |
L |
ΦD |
ΦK |
Φd |
C |
f |
z-Φd |
H |
ΦD0 |
mm |
(in) |
(mm) |
(mm) |
(mm) |
(mm) |
(mm) |
(mm) |
(mm) |
(mm) |
(mm) |
15 |
1/2〞 |
130 |
95 |
65 |
45 |
16 |
2 |
4-*14 |
207 |
120 |
20 |
3/4〞 |
150 |
105 |
75 |
55 |
16 |
2 |
4-*14 |
217 |
120 |
25 |
1〞 |
160 |
115 |
85 |
65 |
16 |
2 |
4-*14 |
219 |
120 |
32 |
1¼〞 |
190 |
140 |
100 |
75 |
18 |
2 |
4-*18 |
280 |
160 |
40 |
1½〞 |
200 |
150 |
110 |
85 |
18 |
3 |
4-*18 |
330 |
200 |
50 |
2〞 |
230 |
165 |
125 |
100 |
20 |
3 |
4-*18 |
350 |
240 |
65 |
2½〞 |
290 |
180 |
145 |
120 |
22 |
3 |
8-*18 |
400 |
280 |
80 |
3〞 |
310 |
195 |
160 |
135 |
22 |
3 |
8-*18 |
430 |
320 |
100 |
4〞 |
350 |
240 |
190 |
160 |
24 |
3 |
8-*23 |
465 |
360 |
125 |
5〞 |
400 |
270 |
220 |
188 |
28 |
3 |
8-*25 |
558 |
400 |
150 |
6〞 |
480 |
300 |
250 |
218 |
30 |
3 |
8-*25 |
611 |
400 |
200 |
8〞 |
600 |
360 |
310 |
278 |
34 |
3 |
12-*25 |
710 |
450 |
八、液化气截止阀零部件材料
序号 |
零件名称 |
材料 |
序号 |
零件名称 |
材料 |
1 |
阀盖 |
碳素钢WCB |
13 |
填料室 |
25# |
2 |
密封圈 |
1010尼龙/PTFE |
14 |
耐磨圈 |
1010尼龙 |
3 |
阀瓣 |
20Cr13/A105(电镀镍磷) |
15 |
手轮 |
WCB |
4 |
对开环 |
25# |
16 |
六角螺母 |
A197-B7 |
5 |
阀瓣盖 |
45# |
17 |
O型圈 |
丁晴橡胶 |
6 |
阀杆 |
20Cr13 |
18 |
垫片 |
1010尼龙 |
7 |
垫片 |
PTEF |
19 |
阀盖 |
A105 |
8 |
阀杆螺母 |
QT400-18 |
20 |
上密封圈 |
1010尼龙/PTEF |
9 |
六角螺柱 |
A193-B7 |
21 |
阀瓣压片 |
25# |
10 |
六角螺母 |
A194-2H |
22 |
六角螺母 |
A104-2H |
11 |
弹簧 |
F304 |
23 |
弹性垫片 |
45# |
12 |
复合填料 |
F4+丁晴橡胶 |
13 |
填料室 |
25# |
九、液化气截止阀可能发生的故障及其解决方案
部件 |
图像 |
原因 |
消除方法 |
阀盖连接处泄漏 |
|
1.螺栓未拧紧或松紧不均匀; 2.法兰密封有损伤或夹有污物; 2.垫片失效 |
1、均匀拧紧螺栓; 2、修整密封面或清除污物; 3、更换垫片. |
填料处泄漏 |
|
1、填料未压紧; 2、填料失效. |
1、将填料压盖均匀压紧; 2、更换复合软成形填料检修. |
密封面泄漏 |
|
1、密封面间夹有污物; 2、密封面有损伤. |
1、清除干净; 2、修整填料体密封面或更换 PTFE密封垫. |
阀杆转动不灵活 |
|
1、丁晴橡胶+弹簧损坏(1)点; 2、阀杆与阀杆螺母的螺纹有损伤或积有污物. |
1、更换丁晴橡胶+弹簧/PTFE填料. 2、拆开修整或清除污物. |
十、液化气截止阀的使用保管注意事项
1、截止阀在日常保管时应将对各个通路用塞子或封盖封闭,存放在干燥通风的室内,长期存放应经常检
2、查,消除污垢,并在加工面上涂防锈油防止锈蚀.
3、安装前应将本阀清洗干净,将各螺丝连接处拧紧 . 本阀可安装在任何工作位置 ,但应便于操作和维修
4、本阀只能单向截断 ,安装时必需注意截止阀流向道标志,并将要保护本阀的各部件的清洁防止锈蚀.
5、订货须注明法兰密封形式.
6、必需正确使用本阀 ,如不按照本公司的使用说明,造成的损坏责任一切自负.
7、使用前请仔细阅读本说明书.
