波纹管截止阀使用说明
发布时间：2023-08-11   点击次数：389次

波纹管截止阀使用说明

1、波纹管截止阀介绍

  1.1感谢您选用了上海沃托阀门有限公司的波纹管截止阀。阀门作为承压设备的一类，具有潜在的压力危害和因发生介质泄漏而产生爆炸性气体。从安全的角度出发，用户使用前应阅读本说明书，

2、安全要求和解决方案

2.1波纹管截止阀设计思路：

——波纹管截止阀作为一种常规阀门，因其用途广泛，没有考虑每种特定工况；

——此类波纹管截止阀是作为标准产品按BS1873、API602设计,并按ASME B16.34的温压等级规定具有足够的强度。

——根据不同种类介质的腐蚀和磨损，按API600规定阀门有着不同的密封面材质；

——本波纹管截止阀不含有轻金属（例如镁），所有零件均有导电性并连接在一起阻止燃烧源。

——根据阀门的尺寸、扭矩和操作要求，有手轮驱动、齿轮驱动或电动驱动等。

  2.2波纹管截止阀 注意事项

  2.2.1 总则

  2.2.1.1 在任何情况下，首先保障人员的安全；

  2.2.1.2 应根据ASME B16.34的温压等级使用此阀门；

  2.2.1.3 应保证所选材质能抵抗介质的腐蚀和磨损；

  2.2.1.4当介质为易燃易爆时，应限制工作温度；

  2.2.1.5在维修/保养过程中，应保证阀门总处在卸压、放空和排干状

态；

  2.2.1.6 对于动力驱动阀门，在任何操作前应保证动力系统(电、气、

液)断开；

  2.2.1.7在维修/保养过程中，应采用适当防护，如防护服、氧气罩、

手套等；

  2.2.1.8在维修/保养过程中，在现场，不能吸烟，不经正确的工作许

可不能使用明火；

  2.2.1.9阀门必须定期检查；

  ——螺栓/螺母连接是否紧固(体/盖、压板、法兰连接)；

  ——腐蚀/磨损危害（撞击、点蚀、厚度的减小）；

  ——弄清阀门是处于全开/全关位置。



2.2.2 波纹管截止阀细节

危害

防范措施

意外的与危险

的介质接触

原因：垫片或

填料失效

1.       参见2.2.1

2.       在失效后立即更换垫片或填料(须用正确/合适的

材料)

在拆卸/保养时

意外地与危险

介质接触

1.       参见2.2.1

2.       在从管线上拆下后,打开或关闭阀门,以保证腔体的卸压;

3.       排出残留流体或在拆卸前采用适当的装置.

因与危险介质或爆炸和火源接触而造成阀体的结构屈服

1.参见2.2.1

2.采用防范以避免额外的力作用于阀门;

3.必要时安装防范装置以绝对避免水击现象发生(例如:闸、缓冲装置);

4.避免将过大的振动传到阀门;

5.避免温度和/或压力的突变

意外的与高温或低温零件接

1.参见2.2.1

2.预先在阀门上安装适当的绝缘体;

触



3.在可能发生灼伤的危险处装上警示牌;

4.对于高/低温装置,只装配具有高温或低温加长的阀门;

易燃介质的燃烧和爆炸

1.参见2.2.1

2.在使用区域里只安装防爆电装置;

3.在使用区域里维修保养时应切断所有电源;

氧气介质的爆炸

1.参见2.2.1

2.在使用区域里只安装防爆电装置;

3.只采用完全脱油脱脂的阀门;

4.只采用适合于氧气介质的材质(见EN1797-1)

  *危险介质包括:有毒的、腐蚀的、易燃的、高温或低温介质等



3.       波纹管截止阀用途和技术性能

3.1波纹管截止阀用途

    波纹管密封阀门是当今世界新兴的一项全新技术.它的问

世,扩大了阀门的使用范围,特别适用于易燃、易爆和有毒等危

险介质管系以及对环境保护更为严格的场合；本系列阀门主要

用于石油、化工、电站等行业中，切断或接通管路，从而使系

统正常运行；随着核工业的发展，在放射性原料的处理中波纹

管密封阀门都是首选佳品，具有深远的社会效益。

3．2                波纹管截止阀  技术性能

设计标准：    BS1873，ASME B16.34

法兰尺寸：    ASME B16.5

结构长度：    ASME B16.10

公称通径：           20~200 mm（3/4“~8”）

公称压力：           20~50 bars (150~300LB)

适用温度：           见表4

适用介质：           见表4

主体材料：    ASTM 材料，见表2

内件材料：    API600内件材料，见表3

阀门试验：       API598

波纹管试验：  MSS SP-117

 4.波纹管截止阀结构见图一、二, 连接尺寸和主要外形尺寸见表1。

波纹管截止阀,波纹管阀门使用说明,波纹管截止阀安装说明

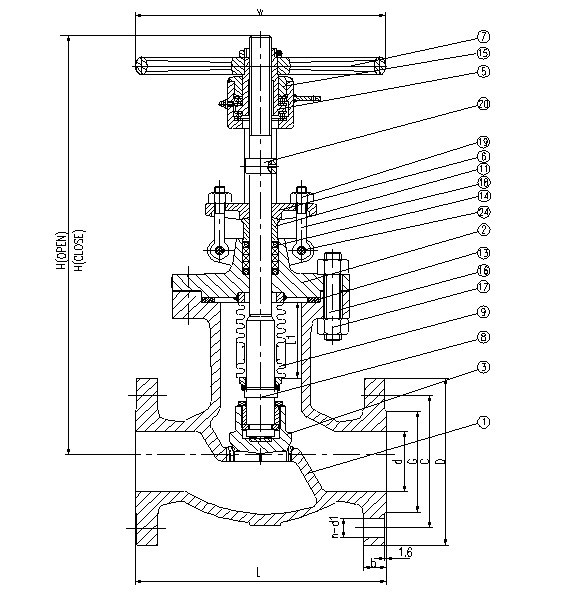

图一、50mm(2”),50bars(300LB)及以上口径波纹管铸钢截止阀结构





 波纹管截止阀,波纹管阀门使用说明,波纹管截止阀安装说明

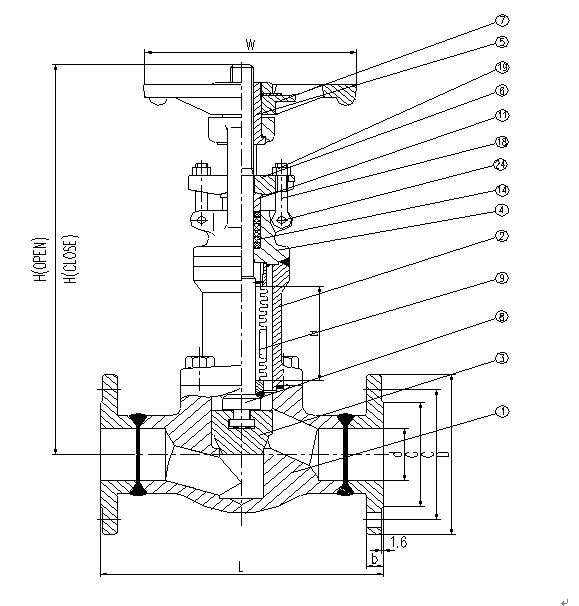

图二、50mm(2”),52bars(300LB)以下口径波纹管锻钢截止阀结构



表1 DN20~200（3/4~8”）50bars(300LB)波纹管截止阀连接尺寸及外形尺寸



DN

L

d

G

C

D

b

n-d1

W

H开

H关

L1

20(3/4”)

178

20

43

82.5

120

16

4-18

110

286

274.7

38

25(1”)

203

25

51

89

125

17.5

4-18

100

307

395

42

40(1-1/2”)

229

40

73

145.5

155

21

4-22

150

382.5

365.5

59

50(2”)

267

51

92

127

165

22.4

8-19

180

415.5

393.5

78

80(3”)

318

76

127

168

210

28.5

8-22

180

499.5

470.5

111

100(4”)

356

102

157

200

254

31.8

8-22

350

580

544

123

150(6”)

444

152

216

270

318

36.6

12-22

550

865

813

170

200(8”)

559

203

270

330

381

41.2

12-25

680

1044

985

215

5.波纹管截止阀主要零件材料

用户应根据工作温度、工作压力、介质种类按ASME B16.34压

等级表规定选用材料、阀门压力等级。制造商只对定单上指明的材

料、阀门压力等级负责。对由于用户选用的材料、阀门的压力级与使

用条件的不一致性不负责任。

表2 波纹管截止阀主要零件材料表

No PartsName

Materials

1    阀体

ASTM A216-WCB

A105

ASTM A352-LCB

A350-LF2

ASTM A352-LCC

A350-LF2

ASTM A217-WC6

A182-F11

ASTM A217-WC9

A182-F22

ASTM

A351 CF8

A182-F304

ASTM

 A351CF8M

A182-F316

ASTM

A351 CF3

A182-F304L

ASTM

A351 CF3M

A182-F316L

2    阀盖

ASTM A216-WCB

A105

ASTM A352-LCB

A350-LF2

ASTM A352-LCC

A350-LF2

ASTM A217-WC6

A182-F11

ASTM A217-WC9

A182-F22

ASTM A351 CF8

A182-F304

ASTM

A351 CF8M

A182-F316

ASTM

A351 CF3

A182-F304L

ASTM

A351 CF3M

A182-F316L

3    阀瓣

ASTM

A105

ASTM

A350-LF2

ASTM

A350-LF2

ASTM

A182-F11

ASTM

A182-F22

ASTM

A182-F304

ASTM

A182-F316

ASTM

A182-F304L

ASTM

A182-F316L

4    支架

ASTM A216-WCB

A105

ASTM A352-LCB

A350-LF2

ASTM A352-LCC

A350-LF2

ASTM A217-WC6

A182-F11

ASTM A217-WC9

A182-F22

ASTM

A351 CF8

A182-F304

5 阀杆螺母

ASTM A439-D2

6   压板

ASTM A216-WCB

A105

ASTM A352-LCB

A350-LF2

ASTM A352-LCC

A350-LF2

ASTM A217-WC6

A182-F11

ASTM A217-WC9

A182-F22

ASTM

A351 CF8

A182-F304

7   手轮

DUCTILEIRON

11   压套

ASTM A276 420

13   垫片

    150~600LB,不锈钢缠绕垫      900~1500LB,金属垫

14   填料

GRAPHITE

15   压盖

CARBON STEEL

ASTM A276 304

16   螺柱

ASTM A193 B7

ASTM A320 L7M

ASTM A320 L7M

ASTM A193 B16

ASTM A193 B16

ASTM

 A193 B8

17   螺母

ASTM A194 2H

ASTM A194 7M

ASTM A194 7M

ASTM A194 4

ASTM A194 4

ASTM

A194 8

18 活节螺栓

ASTM A193 B7

ASTM A320 L7M

ASTM A320 L7M

ASTM A193 B16

ASTM A193 B16

ASTM

A193 B8

19   螺母

ASTM A194 2H

ASTM A194 7M

ASTM A194 7M

ASTM A194 4

ASTM A194 4

ASTM

A194 8

20  销

CARBON STEEL

STAINLESS STEEL

STAINLESS STEEL

STAINLESS STEEL

STAINLESS STEEL

STAINLESS STEEL

24  销

CARBON STEEL

STAINLESS STEEL

STAINLESS STEEL

STAINLESS STEEL

STAINLESS STEEL

STAINLESS STEEL


表3波纹管截止阀常用内件配对材料表



API 600内件号

座圈密封面

阀瓣密封面

阀杆

上密封座

隔环



1

ER410

  ER410

ASTM A182 F6a

ASTM A182 F6a

ASTM A182 F6a

2

304

304

ASTM A182 F304

ASTM A182 F304

ASTM A182 F304

5

 STL

  STL

ASTM A182 F6a

ASTM A182 F6a

ASTM A182 F6a

8

 STL

  ER410

ASTM A182 F6a

ASTM A182 F6a

ASTM A182 F6a

9

Monel

 Monel

  Monel

Monel

  Monel

10

    316

  316

   ASTM A182 F316

    ASTM A182 F316

   ASTM A182 F316

12

    STL

  316

   ASTM A182 F316

    ASTM A182 F316

   ASTM A182 F316



表4 波纹管截止阀壳体材料的适用介质和温度范围





ASTM

A216-

WCB

ASTM A352-

LCB

ASTM A352-LCC

ASTM A217-WC6

ASTM A217-WC9

ASTM A351- CF8

ASTM A351- CF8M

ASTM A351- CF3

ASTM A351 -CF3M

RECOMMEND TEMPERATURE LIMITS

-29~427

-46~343

-46~343

-29~593

-29~593

-29~537

-29~537

-29~427

-29~454

APPLICATION

STEAM,WATER,OIL VAPOUR,GAS and GENERAL SERVICE

LOW  TEMPERATURE

SERVICE STEAM,WATER,OIL VAPOUR,GAS



HIGH  TEMPERATURE

 SERVICE STEAM,WATER,OIL VAPOUR,GAS



HIGH and LOW TEMPERATURE SERVICE

CORROSION RESISTANCE

注：当介质为易燃易爆时，必须限制管线系统的工作温度



6. 波纹管截止阀工作原理和结构说明

6．1   波纹管截止阀工作原理

      本系列阀门为波纹管截止阀，当顺时针方向旋转手轮，阀瓣降

将通道切断，即为关闭逆时针方向旋转手轮，阀瓣上升，即为开启。

6．2   波纹管截止阀结构说明

6．2．1 阀门两端连接采用法兰端结构或对焊端结构，由用户在订单中指明。

6．2．2本系列阀门采用填料、波纹管密封结构。填料选用国际上

用的柔性石墨组合填料；波纹管选用国内外知名厂家提供的波

纹管，材料主要有304、304L、316、316L、INCONEL625等材料。

 6．2．3 阀门中腔密封采用不锈钢石墨缠绕垫。

 6．2．4 阀门采用锥面密封形式，阀门密封面按API600规定材料制作或根据用户要求。

 6．2．5  本系列阀门常规操作方式为手轮，此外根据客户要求部分采用了链轮操作方式
