设计与制造符合API602和ASME B16.34
①全径或缩径
②明杆支架式(OS&Y)
③自定心压板压套式

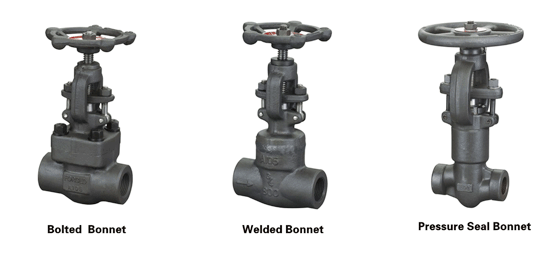

④螺栓连接、缠绕垫片密封式阀盖，螺母连接、全焊密封式阀盖以及螺纹连接内压自紧式阀盖
⑤整体式上密封座
⑥承插端符合ASME B16.11
⑦螺纹连接端（NPT）符合ANSI/ASME B1.20.1
⑧阀瓣可变换为节流型、针型、球型和止回型
二、焊接锻钢截止阀(焊接式阀盖)主要零部件材质
|
序号 |
零件名称 |
CStoASTM |
AStoASTM |
SStoASTM |
|
|
A105 |
F22 |
F304(L) |
F316(L) |
||
|
1 |
阀体 |
A105 |
A182F22 |
A182F304(L) |
A182F316(L) |
|
2 |
阀瓣 |
A276420 |
A276304 |
A276304(L) |
A276F316(L) |
|
3 |
阀杆 |
A182F6 |
A182F304 |
A182F304(L) |
A182F316(L) |
|
4 |
垫片 |
316夹柔性石墨 |
316夹PTFE |
||
|
5 |
阀盖 |
A105 |
A276304 |
A276304(L) |
A276F316(L) |
|
6 |
螺栓 |
A193B7 |
A193B16 |
A193B8 |
A193B8M |
|
7 |
销钉 |
A276420 |
A276 304 |
||
|
8 |
填料压套 |
A276410 |
A182F304(L) |
A182F316(L) |
|
|
9 |
活节螺栓 |
A193B7 |
A193B16 |
A193B8 |
A193B8M |
|
10 |
填料压板 |
A216WCB |
A351CF8 |
||
|
11 |
螺母 |
A1942H |
A1944 |
A1948 |
A1948M |
|
12 |
阀杆螺母 |
A276420 |
|||
|
13 |
锁紧螺母 |
A1942H |
A1944 |
A1948 |
A1948M |
|
14 |
铭牌 |
SS |
|||
|
15 |
手轮 |
A197 |
|||
|
16 |
填料 |
柔性石墨 |
PTFE |
||
|
适用介质 |
水、蒸汽、油品等 |
水、蒸汽、油品等 |
硝酸、醋酸等 |
||
|
适用温度 |
—29℃～425℃ |
—29℃～550℃ |
—29℃～200℃ |
||
注意:客户需求的其他材质也可采用.密封面材料配对客户指定内件代号决定
CS=碳钢;AS=合金钢;SS=不锈钢;

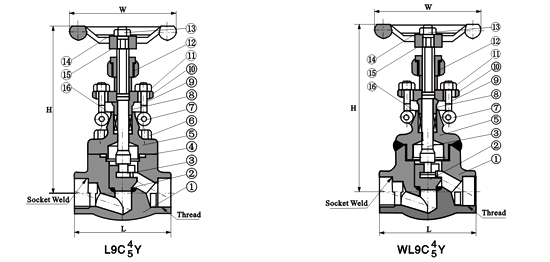

三、焊接锻钢截止阀(焊接式阀盖)尺寸(mm)
|
NPS |
缩径 |
3/8" |
1/2" |
3/4" |
1" |
11/4" |
11/2" |
2" |
|
|
全径 |
3/8" |
1/2" |
3/4" |
1" |
11/4" |
11/2" |
2" |
||
|
L |
79 |
79 |
92 |
111 |
120 |
152 |
172 |
200 |
|
|
H(开) |
166 |
166 |
171 |
207 |
240 |
258 |
330 |
355 |
|
|
W |
100 |
100 |
100 |
125 |
160 |
160 |
180 |
200 |
|
|
重量 |
螺栓式 |
1.9 |
1.9 |
2.1 |
3.5 |
6.0 |
7.5 |
11.4 |
14.6 |
|
焊接式 |
1.7 |
1.7 |
1.9 |
3.3 |
5.2 |
6.8 |
10.6 |
13.8 |
|
四、焊接锻钢截止阀(焊接式阀盖)型号编制说明
|
J |
|
6 |
1 |
y |
160 |
C |
|
代号 |
执行机构 |
连接形式 |
结构形式 |
密封材质 |
公称压力 |
阀体材质 |
|
J： 焊接锻钢截止阀 (焊接式阀盖) |
0：电磁动 |
1：内螺纹 |
1：直通流道 |
M:蒙乃尔合金 |
10:1.0MPa |
C：铸钢 |
|
3：蜗轮 |
2：外螺纹 |
2：Z形流道 |
B: 巴氏合金 |
16:1.6MPa |
P：304 |
|
|
6：气动 |
3：不同连接 |
3: 角式流道 |
W：阀体加工 |
10K：日标 |
R：316 |
|
|
7：液动 |
4：法兰 |
4：角式流道 |
H：Cr13不锈钢 |
150Lb美标 |
RL：316L |
|
|
9：电动 |
6：焊接 |
5：直流流道 |
Y：硬质合金 |
|
A:钛 |
|
|
无：手动 |
7：对夹 |
6：直通流道 |
B: 巴氏合金 |
