卡套截止阀

  • 型   号:J91W
  • 类   别:卡套截止阀,卡套式截止阀,卡套截止阀图片
  • 材   质:Φ4~Φ14
  • 压   力:上海

卡套截止阀是我厂在吸收英国﹑美国﹑日本﹑新加坡等国家近年来仪表阀门结构的基础上自行设计的,是目前应用最普遍的新一代阀门;卡套截止阀广泛应用于石油、化工、天然气、电站、冶金、国防科研等领域

分享到:

一、卡套截止阀工作原理:

在卡套螺母拧紧一又四分之一转的过程中,接头内部依次完成下面设计好的动作。

1.通过螺纹机械式推进,卡套螺母向前运动推动后卡套向前,同时后卡套推动前卡套向前运动。

2.接头本体的尖端向内挤压前卡套。

3.前卡套消除它的内径与管子外径间的公差。

4.随着后卡套的推进,前卡套向前向内动作,后端抬起,与接头本体斜面形成密封。

5.随着管子更大的变形和本体斜面与前卡套接触面的增大,更大的阻力迫使后卡套向内动作,从而在管子上形成第二道牢固的支撑。

6.在卡套螺母拧紧一又四分之一转,它前进了1/16inch1.52mm),接头完成了密封,抱紧管子的作用。

二、卡套截止阀性能规范及工况

卡套截止阀型号

公称压力(MPa)

卡套截止阀试验压力 (MPs)

工作压力(MPa)

工作温度()

卡套截止阀适用介质

壳体

密封(液)

密封(气)

J91W-16

1.6

2.4

1.76

0.6

1.6

p220

油﹑水﹑气等多种非腐蚀性或腐蚀性介质

J91W-40

4.0

6.0

4.4

0.6

4.0

J91W-160

16.0

24.0

17.6

0.6

16.0

C425

J91W-320

32.0

48.0

35.2

0.6

32.0

三、卡套截止阀零部件材料

序号

NO.

零件名称

Part name

材质

Material

1

卡套 Ferrule & Ferrule Set

20# A105 SS304 SS304L SS316 SS316L

2

连接螺母 Connector Nut

20# A105 SS304 SS304L SS316 SS316L

3

阀体 Body

20# A105 SS304 SS304L SS316 SS316L

4

阀盖垫片 Bonnet Gasket

紫铜(Red copper) PTFE RTFE

5

阀盖Bonnet

20# A105 SS304 SS304L SS316 SS316L

6

填料垫 Packing Seat

PTFE 柔性石墨(Expanded Graphite)

金属盘根(Matel and Graphite)

7

填料 Packing

PTFE 柔性石墨(Expanded Graphite)

8

填料压盖 Packing Gland

20# A105 SS304 SS304L SS316 SS316L

9

锁紧螺母 Lock Nut

20# A105 SS304 SS304L SS316 SS316L

10

阀杆 Stem

20# A105 SS304 SS304L SS316 SS316L

11

手轮 Handle

20# A105 SS304 SS304L SS316 SS316L

12

带帽螺母 Hooded Nut

20# A105 SS304 SS304L SS316 SS316L

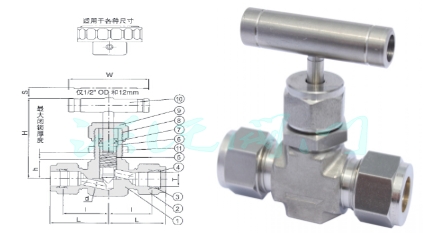

四、卡套截止阀示意图

卡套截止阀,卡套截止阀示意图,卡套截止阀结果图图

五、卡套截止阀连接尺寸

订购编号

连接管T

d

l

L

h

H

S

W

安装孔径

最大闭合厚度

尺寸

OD

Kpa-1

1/8

3.17

1.5

23

60

13

50

4

32

14mm

4

Kpa-2

3mm

3mm

1.5

23

60

13

50

4

32

14mm

4

Kpa-3

4mm

4mm

1.5

23

60

13

50

4

32

14mm

4

Kpa-4

1/4

6.35mm

4.3

24.5

63

13

50

4

32

14mm

4

Kpa-5

6mm

6mm

1.3

24.5

63

13

50

4

32

14mm

4

Kpa-6

8mm

5mm

4.3

25

65

13

50

4

32

14mm

6.5

Kpa-7

3/8

9.52mm

6.3

26

67

13

50

4

32

14mm

6.5

Kpa-8

10mm

10mm

6.3

26

67

13

50

4

32

14mm

6.5

Kpa-9

1/2

12.7mm

6.3

26.5

73.5

16.5

58

4

45

19.2mm

6.5

Kpa-10

12mm

12mm

6.3

26.5

73.5

16.5

58

4

45

19.2mm

6.5

六、卡套截止阀安装步骤:

第一步:将管子插入接头,确保管子端部达到接头底部,并用手指拧紧卡套螺母。

第二步:在卡套螺母的6点位置做一标记。

第三步: 用扳手固定接头本体,旋转卡套螺母一又四分之一转,这时所做标记旋转540度,至9点钟位置。
