一、三通卡套球阀工作原理
1、通过螺纹机械式推进，卡套螺母向前运动推动后卡套向前，同时后卡套推动前卡套向前运动。
2、球阀通道平整光滑便于管道扫线清洗,可以输送浆液及固体颗粒等介质.
3、采用PTFE(特氟隆)等材料作为密封,具有良好润滑性和弹性,与球体摩擦系小,使用寿命长.
4、启闭迅速,启闭时只需把球体转动90°,方便而迅速.
5、球阀的流体阻力小,全开时球体通道、阀体通道和连接管道的截面积相等,并且成直线想通,介质流过球阀,相当于流过一段直通的管子,在各类阀门中球阀的流体阻力最小。
6、三通卡套球阀广泛应用于水处理设备、化工设备、石化设备、石油设备、造纸设备、采矿设备等等，进，卡套螺母向前运动推动后卡套向前，同时后卡套推动前卡套向前运动。
二、三通卡套球阀特点
1. 三通卡套球阀用于流路的切换， 通过三通球阀可以实现一个入口有选择的切换至两个出口
2. 优秀的顶部填料密封，保证密封可靠。顶部压盖设计，使阀门可在线调整
3. 三通卡套球阀的常规耐压可达17.2MPa
4. 可面板安

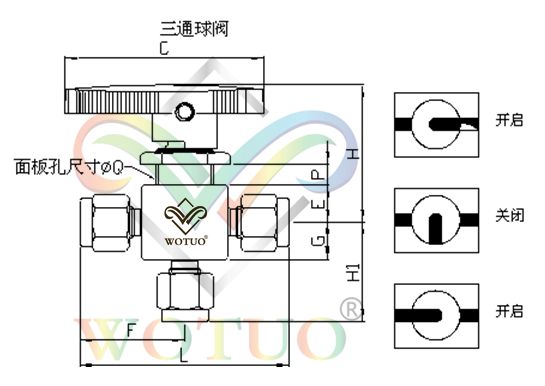

三、三通卡套球阀外形尺寸
|
端接 |
产品编号 |
通径 （mm） |
Cv |
尺寸（mm） |
|||||||||
|
入口/出口 |
尺寸 |
C |
G |
E |
F |
L |
P |
Q |
H |
H1 |
|||
|
公制管接头 （mm） |
3 |
kpc-1 |
2.4 |
0.15 |
48.6 |
9 |
9 |
25.6 |
51.2 |
4 |
14.5 |
33.5 |
24 |
|
4 |
kpc-2 |
2.4 |
0.15 |
48.6 |
9 |
9 |
26.5 |
53 |
4 |
14.5 |
33.5 |
25 |
|
|
6 |
kpc-3 |
3.2 |
0.35 |
48.6 |
8.5 |
9 |
28.7 |
57.4 |
4 |
14.5 |
33.5 |
26.7 |
|
|
kpc-4 |
4.5 |
0.9 |
64.5 |
11.8 |
10.5 |
30.7 |
61.4 |
6 |
19.5 |
40.5 |
30 |
||
|
8 |
kpc-5 |
4.5 |
0.9 |
64.5 |
10.5 |
10.5 |
31.5 |
63 |
6 |
19.5 |
40.5 |
29 |
|
|
10 |
kpc-6 |
4.5 |
0.9 |
64.5 |
12 |
12 |
33 |
66 |
5 |
19.5 |
40.5 |
32 |
|
|
kpc-7 |
7 |
2.0 |
84 |
14 |
14 |
39.5 |
79.1 |
7 |
27.5 |
54.5 |
34 |
||
|
12 |
kpc-8 |
4.5 |
0.9 |
64.5 |
12 |
13 |
35 |
70 |
3 |
19.5 |
40.5 |
34 |
|
|
英制管接头 （in.） |
1/8 |
kpd-1 |
2.4 |
0.15 |
48.6 |
9 |
9 |
25.6 |
51.2 |
4 |
14.5 |
33.5 |
24.1 |
|
1/4 |
kpd-2 |
3.2 |
0.35 |
48.6 |
8.5 |
9 |
28 |
56 |
4 |
14.5 |
33.5 |
26 |
|
|
kpd-3 |
4.5 |
0.9 |
64.5 |
11.8 |
10.5 |
30 |
60 |
6 |
19.5 |
40.5 |
29.3 |
||
|
3/8 |
kpd-4 |
4.5 |
0.9 |
64.5 |
12 |
12 |
32.15 |
64.3 |
5 |
19.5 |
40.5 |
31.3 |
|
|
kpd-5 |
7 |
2.0 |
84 |
14 |
14 |
38.8 |
77.6 |
7 |
27.5 |
54.5 |
33.2 |
||
|
英制螺钉接头（in.） |
1/16 |
kpd-6 |
1.4 |
0.08 |
48.6 |
9 |
9 |
24.5 |
49 |
4 |
14.5 |
33.5 |
24.5 |
|
内锥管螺纹NPT(In.) |
1/4 |
kpd-7 |
4.5 |
0.75 |
64.5 |
10.5 |
10.5 |
26.15 |
52.3 |
6 |
19.5 |
40.5 |
26.2 |
|
内锥管螺纹Rc(in.) |
1/4 |
kpd- |
4.5 |
0.75 |
64.5 |
10.5 |
10.5 |
26.15 |
52.3 |
6 |
19.5 |
40.5 |
26.2 |
◆表中尺寸F、L、H、H1为手预紧的尺寸，仅供参考，可能有变动。
◆P值为最大面板厚度
◆H为安装尼龙手柄时的尺寸
四、三通卡套球阀安装说明
三通卡套球阀具有结构简单、使用方便和不用焊接等优点。但在中高压液压系统中，若操作不当往往会造成泄漏，影响其推广使用。沃托阀门经过多年的实践总结了一些经验，取得了较好的效果。
三通卡套球阀主要由具有24度锥形孔的接头体1、带尖锐内刃的卡套2和起压紧作用的压紧螺母三部分组成。旋紧螺母3时，卡套2被推进24度的锥孔中并随之变形，使卡套与接头体内锥面形成球面接触密封；同时，卡套的内刃口嵌入钢管4的外壁，在外壁上压出一个环行凹槽，从而起到可靠密封的作用。钢管最好选择消除应力退火的20#精拔管，这样有利于卡套内刃嵌入钢管外表面，起到可靠密封作用。
（1）预装
①三通卡套球阀的预装是最重要的环节，直接影响到密封的可靠性。一般需要专用的预装器。管径小的卡套球阀接头可以在台钳上进行预装。具体做法是，用一个三通卡套球阀接头体作为母体，将螺母、卡套压紧到管子上即可。
②管子端面应平齐。管子锯断后应在砂轮等工具上打磨平齐，并且去除毛刺，清洗并用高压空气吹净后再用。
③预装时，应尽量保持管子与接头体的同轴度，若管子偏斜过大也会造成密封失效。
④预装力不宜太大。应使卡套的的内刃刚好嵌入管子外壁，卡套不应有明显变形。在进行管路连接时，再按规定的拧紧力装配。φ6-10mm卡套的拧紧力为64-115N、φ16mmr 259N、φ18mm的为450N。如果在预装时卡套变形严重，会失去密封作用。
（2）禁止加入密封胶等填料。有人为了取得更好密封效果，在卡套上涂上密封胶，结果密封胶被冲入液压系统中，造成液压元件阻尼孔堵塞等故障。
（3）连接管路时，应使管子有足够的变形余量，避免使管子受到拉伸应力。
（4）连接管路时，应避免使其受到侧向力，侧向力过大会造成密封不严。
（5）连接管路时，应一次性紧好，避免多次拆卸，否则也会使密封性能变差。
