Y型内螺纹截止阀由阀体及相关配件组成，目前市场供应材质由不锈钢304、316及各种材质打造而成，是自动控制系统中常见的管路开关，Y型内螺纹截止阀被广泛应用于印织，印染、漂白、食品、洗涤、化工、水处理、医药等各种自动机械设备，Y型内螺纹截止阀具有无水击、无噪声、密封性能可靠等特点。Y型内螺纹截止阀结构小巧非常节省安装空间，呈45°或90°直角。
一、Y型内螺纹截止阀特点：
1、角座阀具有阀门开或关位置显示。
2、外部气动先导，可增加使用寿命，免维护。
3、溢流口与滑块间有自调节密封压盖，可提高密封性能。
4、阀体角座结构，可实现大流量（特别是与普通截止阀相比较），结构紧凑响应快。
5、流量大、流阻小、无水锤
6、Y型设计，增加30%流量
7、气缸采用不锈钢材质，在恶劣的环境中更加优秀，可360°旋转
二、Y型内螺纹截止阀执行标准
|
设计规范：GB/T12235 |
结构长度：GB/T12221 |
|
试验与检验：JB/T9002 |
标识：GB/T12220 |
三、Y型内螺纹截止阀性能参数
|
Y型内螺纹截止阀型号 |
J11F-16P |
|||
|
工作压力（MPa） |
0-2.5Mpa(PN0-PN25) |
|||
|
适用温度（℃） |
-20 ℃ ~+180 ℃(常温型) |
-20℃ - +300℃(高温型) |
||
|
适用介质 |
水、蒸汽、油品 |
弱腐蚀性介质 |
||
|
强度试验 |
水密封试验 |
上密封试验 |
气密封试验 |
|
|
2.4MPa |
1.8MPa |
1.8MPa |
0.6MPa |
|
四、Y型内螺纹截止阀外形结构尺寸
|
规格DN |
size |
L |
H |
E |
|
15 |
1/2 |
61 |
105 |
70 |
|
20 |
3/4 |
70 |
115 |
80 |
|
25 |
1 |
86 |
125 |
80 |
|
32 |
1-1/4 |
100 |
140 |
90 |
|
40 |
1-1/2 |
110 |
150 |
90 |
|
50 |
2 |
138 |
185 |
105 |

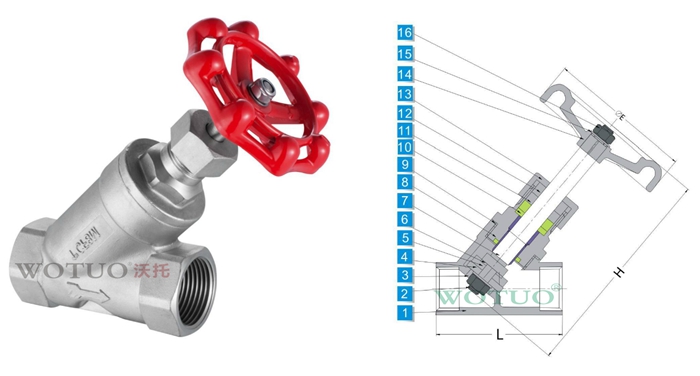

五、Y型内螺纹截止阀结构示意图
六、零部件材料表
|
NO |
零部件名称 |
材料 |
NO |
零部件名称 |
材料 |
|
|
1 |
阀体 |
SUS316 |
SUS304 |
9 |
密封垫 |
RPTFE |
|
2 |
平垫 |
SUS304 |
10 |
填料垫 |
SUS304 |
|
|
3 |
放松六角螺母 |
SUS304 |
11 |
阀杆填料 |
RPTFE |
|
|
4 |
阀瓣 |
RPTFE |
12 |
阀帽 |
SUS304 |
|
|
5 |
阀瓣垫 |
SUS304 |
13 |
阀盖 |
SUS304 |
|
|
6 |
阀瓣密封垫 |
RPTFE |
14 |
手轮 |
QT400-18 |
|
|
7 |
阀杆 |
SUS316 |
SUS304 |
15 |
平垫 |
SUS304 |
|
8 |
阀盖 |
SUS316 |
SUS304 |
16 |
六角螺母 |
SUS304 |
