焊接球阀阀座采用弹性密封结构，密封可靠，启闭轻松。阀杆采用有倒密封的下装式结构，阀腔异常升压时，阀杆不会被冲出。可设置90°开关定位机构，根据需要加键以防止误操作。焊接球阀造型美观、轻便宜人，拆装快捷，操作灵活，性能卓越，配套简单，流通能力大，广泛应用于食品，环保，轻工，石油，造纸，化工，电力等行业的工业自动化系统中。
一、焊接球阀型号编制说明：
|
Q |
6 |
1 |
F |
-16 |
P |
|
阀门类型 |
连接方式 |
阀门结构 |
密封材料 |
公称压力 |
阀体材质 |
|
Q：球阀 |
1：内螺纹 |
1：浮动球 |
F：聚四氟乙烯 |
16：1.6MPa |
C：碳钢 |
|
|
2：外螺纹 |
|
PPL：对位聚苯 |
25：2.5MPa |
P：不锈钢304 |
|
|
焊接、对焊、承插焊 |
|
H：硬密封 |
40：4.0MPa |
R：不锈钢316 |
二、焊接球阀特点：
1、由于聚四氟乙烯等材料具有良好的自润滑性，与球体的摩擦损小，故球阀的使用寿命长。
2、可配置气动、电动等多种驱动机构，实现远距离控制和自动化操作。
3、阀体内通道平整光滑，可以输送粘性流体、浆液以及固体颗粒。
4、安装简便，能以任意方向安装于管道中的任意部位。
三、焊接球阀技术参数：
|
公称通径 |
DN(mm) |
6～100 |
|||
|
公称压力 |
PN(MPa) |
1.6 |
2.5 |
4.0 |
6.4 |
|
试验压力(MPa) |
强度试验 |
2.4 |
3.75 |
6.0 |
8.6 |
|
密封试验（水） |
1.76 |
2.75 |
4.4 |
7.04 |
|
|
密封试验（气） |
0.6 |
||||
|
泄 漏 量 |
A级（软密封）、V级（硬密封） |
||||
|
设计标准 |
GB／T12237-1989 |
||||
|
法兰连接尺寸 |
GB／T9113.1-2000、JB/T79-94、HG20592-1997 |
||||
|
结构长度 |
GB／T12221-2005，ISO 5752/EN558-1 |
||||
|
压力温度额定值 |
GB/T12224-2007、ASME B16.34-2003、ISO 7005-1 |
||||
|
压力试验 |
GB／T 13927、JB/T9092-1999 |
||||
|
适用介质 |
水，污水，蒸汽，空气，各种油类，酸类，碱类，盐类等。 |
||||
|
适用温度 |
聚四氟乙烯≤150℃，对位聚苯≤300℃，合金硬密封≤550℃ |
||||
|
驱动方式 |
气 动 |
||||
四、焊接球阀零部件说明：
|
序号 |
零件名称 |
材质 |
|
|
不锈钢 |
碳钢 |
||
|
1 |
阀体 |
不锈钢CF8M |
碳钢WCB |
|
2 |
密封圈 |
聚四氟乙烯PTFE |
聚四氟乙烯PTFE |
|
3 |
阀盖 |
不锈钢CF8M |
碳钢WCB |
|
4 |
球体 |
不锈钢SS316 |
不锈钢SS304 |
|
5 |
阀杆 |
不锈钢SS316 |
不锈钢SS316 |
|
6 |
螺母 |
不锈钢SS304 |
FCD45 |
|
7 |
垫圈 |
不锈钢SS304 |
FCD45 |
|
8 |
手柄套 |
塑料 |
塑料 |
|
9 |
手柄 |
不锈钢SS304 |
不锈钢SS304 |
|
10 |
阀杆螺母 |
不锈钢SS304 |
B7 |
|
11 |
垫圈 |
不锈钢SS304 |
不锈钢SS304 |
|
12 |
填料压盖螺母 |
不锈钢SS304 |
FCD45 |
|
13 |
填料 |
聚四氟乙烯PTFE |
聚四氟乙稀PTFE |
|
14 |
止推垫圈 |
聚四氟乙烯PTFE |
聚四氟乙稀PTFE |
|
15 |
填料 |
聚四氟乙烯PTFE |
聚四氟乙稀PTFE |
|
16 |
螺栓 |
不锈钢SS304 |
B8 |

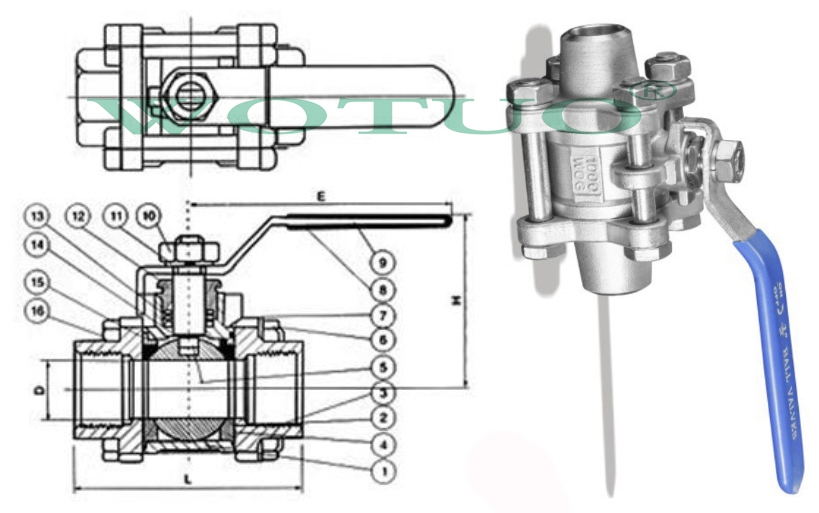

五、焊接球阀结构示意图：
六、不锈钢焊接球阀外形尺寸：
|
SIZE |
1/4″ |
3/8″ |
1/2″ |
3/4″ |
1″ |
11/4″ |
11/2″ |
2″ |
21/2″ |
3″ |
4″ |
|
D |
11.6 |
12.7 |
15 |
20 |
25 |
32 |
38 |
50 |
65 |
80 |
100 |
|
L |
68 |
68 |
72 |
85 |
90 |
112 |
120 |
145 |
185 |
210 |
268 |
|
H |
100 |
100 |
130 |
130 |
165 |
165 |
190 |
190 |
250 |
250 |
280 |
|
E |
100 |
100 |
130 |
130 |
165 |
165 |
190 |
190 |
250 |
250 |
280 |
|
重量WT（g） |
400 |
405 |
640 |
890 |
1160 |
2195 |
2940 |
4865 |
7000 |
10700 |
19350 |
