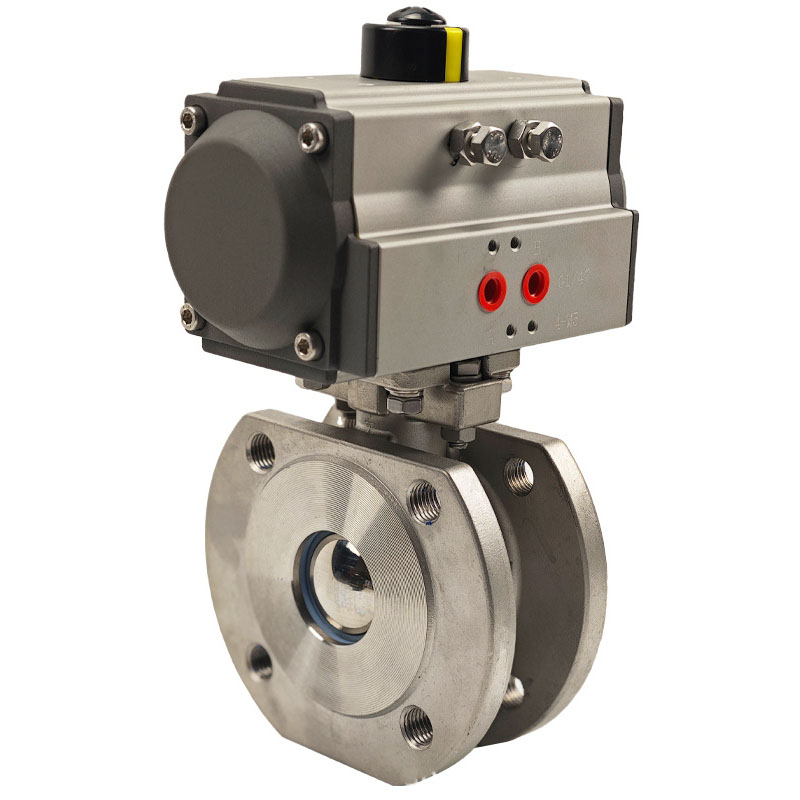

意式气动球阀（Q671 型）是引进意大利技术设计的超短法兰距气动球阀，具备结构紧凑、重量轻及安装便捷等特性，意式气动球阀主要应用于石油、化工、冶金等行业，用于油、水、气及纤维流体的自动调节或切断 。
意式气动球阀结构与工作原理

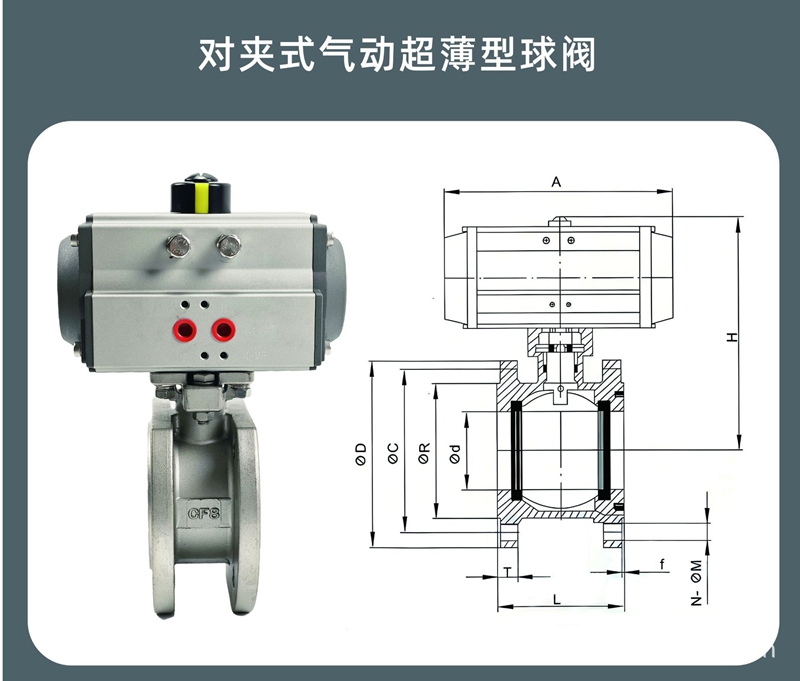

结构组成：由气动双活塞齿轮齿条执行器与超短法兰距球阀组合而成，阀体采用整体式结构，无管接头设计，重量仅为同类普通球阀的 50% 左右 。
驱动原理：通过压缩空气（通常 0.4~0.8MPa）进入气动执行器，推动活塞或齿轮齿条机构，带动球体旋转 90°实现流体的快速启闭 。
意式气动球阀执行机构：
单作用式：带弹簧复位，失气时阀门自动恢复至全开或全关的安全位置 。
双作用式：无弹簧，失气时阀门保持在故障发生时的位置，需配电磁阀控制 。
连接标准：采用 ISO5211 标准连接，便于安装更换及配装附件
意式气动球阀技术参数与材质

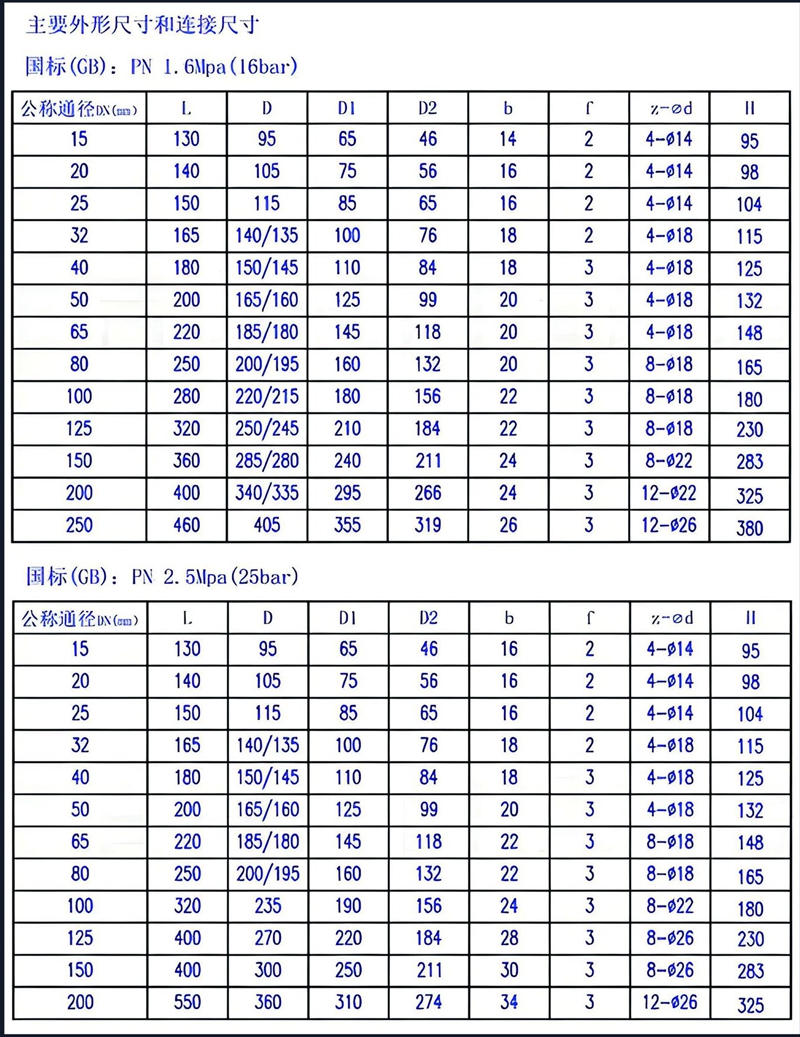

规格范围：
公称通径：常见 DN15~DN150mm，部分型号可达 DN200mm 或 DN250mm。
公称压力：标准 PN1.6、PN2.5、PN4.0MPa，高压工况可定制至 PN6.4MPa 或更高 。
温度与密封：
PTFE 密封：适用温度 -30℃~+180℃，适用于一般腐蚀性介质 。
PPL 密封：适用温度 -30℃~+250℃，耐高温性能更优 。
金属硬密封：适用温度可达 -30℃~+450℃，适用于高温高压场合 。
主要材质：
阀体/球体：碳钢 WCB、不锈钢 304、316、316L 等 。
阀杆：2Cr13、1Cr18Ni9Ti 等不锈钢材质 。
填料：聚四氟乙烯或柔性石墨，确保密封可靠
意式气动球阀应用领域与维护
主要应用行业：
石油化工：原油、液化气及腐蚀性介质输送，炼化装置和化工生产流程控制。
天然气输送：高密封性防止泄漏，保障管道输送安全。
制药食品：纯化水、注射液、乳制品、酒类等无菌流体控制，符合 GMP 卫生标准。
水处理环保：污水处理、烟气脱硫系统、超纯水处理系统。
电力船舶：水处理与蒸汽发生器系统、燃油润滑油压载水系统。
意式气动球阀常见故障排除：
阀不动作：检查气源压力、定位器放大器是否堵塞、阀芯是否卡死。
动作不稳定：检查输出管线是否漏气、执行机构开度是否太小。
泄漏量太大：更换密封垫、清除阀体内异物、加大气源压力。
安装维护要点：
保持管道清洁，配合过滤气源。
留有阀柄旋转位置，带传动机构的球阀应直立安装。
支持 ISO 5211 标准执行器直接连接，可在线检查与维修。
