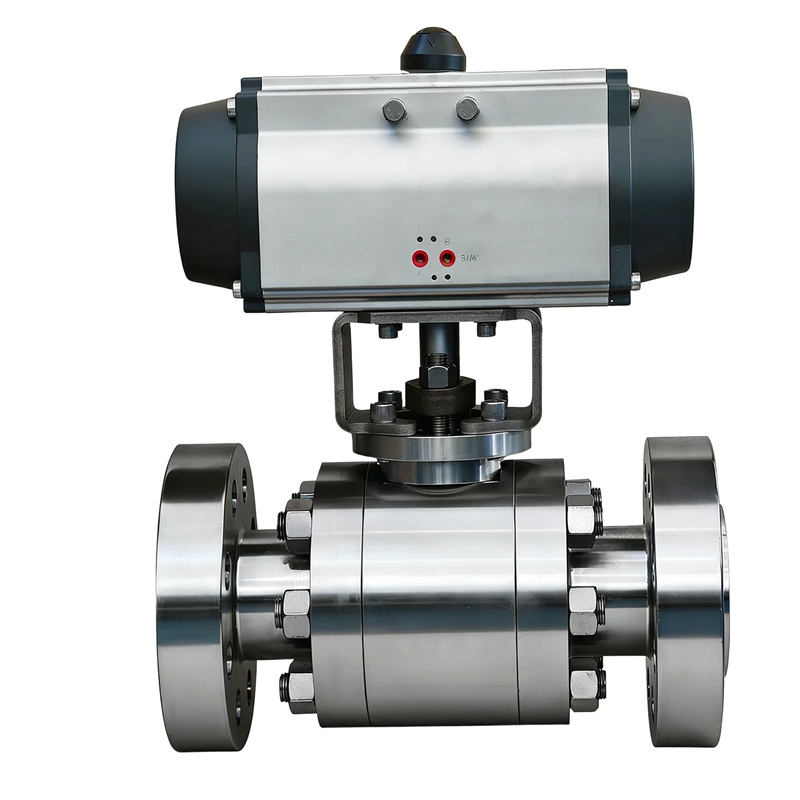

阀体形式

三段式锻造阀体

公称通径

DN15～300mm、1/2"～12"

公称压力

国标PN1.6、2.5、4.0、6.4、10.0、16.0、25.0MPa；美标ANSI150、300、600、900LB

法兰标准

ANSI、GB、JB、HG等

连接形式

法兰式、焊接式、螺纹式(适用于PN10MPa以内)

阀盖形式

整体式

压盖型式

螺栓压紧式

密封填料

V型聚四氟乙烯填料、含浸聚四氟乙烯填料、石棉编织填料、柔性石墨

阀芯形式

O型球体阀芯

流量特性

快开特性

执行器型号

GT、SR、ST、AT、AW系列单(双)作用气动执行器

供气压力

0.4～0.7MPa

气源接口

G1/4"、G1/8"、G3/8"、G1/2"

环境温度

-20～+90℃

作用形式

单作用执行机构：气关式(B)--失气时阀位开(FO)；气开式(K)--失气时阀位关(FC)
双作用执行机构：气关式(B)--失气时阀位保持(FL)；气开式(K)--失气时阀位保持(FL)

可配附件

定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等

公称通径DN(mm)

DN15～300mm、1/2"～12"

允许压差(MPa)

≤ 公称压力

动作范围

0～90°

泄露量Q

软密封为零泄露；金属密封符合ANSIB16.104IV级标准

基本误差

带定位器：小于全行程的±2%

回差

带定位器：小于全行程的2%

零件名称

材料

阀体、阀盖

WCB

ZGOOCr17Ni14Mo2(CF3M)

ZG1Cr18Ni9Ti(CF8)

ZG1Cr18Ni12Mo2Ti(CF8M)

球体

2Cr13

ZGOOCr17Ni14Mo2(CF3M)

ZG1Cr18Ni9Ti(CF8)

ZG1Cr18Ni12Mo2Ti(CF8M)

阀杆

2Cr13

316L

1Cr18Ni9Ti(304)

1Cr18Ni12Mo2Ti(.316)

阀座密封圈

PTFE、碳素纤维＋PTFE、对位聚苯

螺柱、螺母

3535CrMoA(B7)45(2H)

2Cr13(420)1Cr18Ni91Cr17Ni2(431)

密封填料

Ｖ型PTFE、柔性石墨

公称通径DN(mm)

DN15-300

1/2"～12"

公称压力

PN(MPa)

1.6

2.5

4.0

6.4

10.0

16.0

25.0

150

300

400

600

900

1500

试验压力

强度试验

2.4

3.75

6.0

9.6

15.0

24.0

37.5

3.1

7.8

10.2

15.3

23.1

38.4

密封试验

1.76

2.75

4.4

7.04

11.0

17.6

27.5

2.2

5.6

7.5

11.2

16.8

28.1

低压气密试验

0.5～0.7

适用介质

水、油、蒸气、硝酸类(温度≤200℃)、醋酸类(温度≤200℃)

公称通径DN(mm)

15～300、1/2"～12"

L

由于该阀门为订做产品及各标准连接尺寸都不相同，如需要详细连接尺寸及技术书资料，请联系公司技术部或销售
部，技术人员将会为您提供完整的图纸及技术资料，所有外型结构尺寸需以工程师设计为准。

H、H1、H2

D

D1

D2

A1

b
