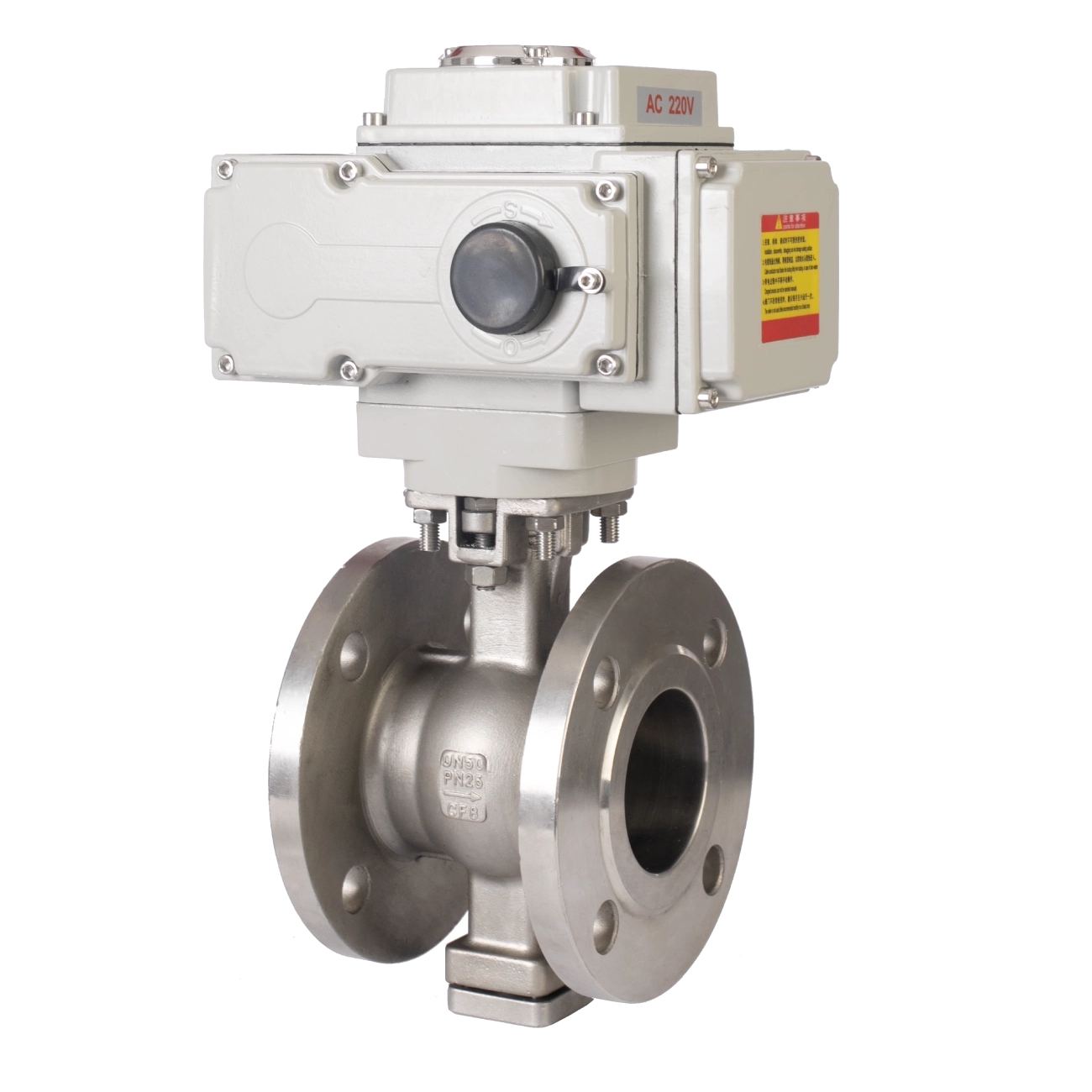

电动V型球阀

型号：VQ947H
类别：球阀
材质：铸钢WCB,不锈钢304,316L
压力：PN16

电动V型球阀，又称电动Ⅴ型球阀，是由球阀与电动执行器组合而成的工业控制阀门，广泛应用于石油、化工、电力、冶金、钢铁、造纸、医药、食品、纺织、轻工等行业流体管路调控系统。该阀门由多家阀门制造企业生产，适配水、蒸汽、油品、酸、硝酸类、醋酸类及含颗粒介质，支持真空至高压工况。

分享到：

一、电动V型球阀概述

电动V型球阀只需要用气旋转90度的操作和很小的转动力矩就能关闭严密。完全平等的阀体内腔为介质提供了阻力很小、直通的流道。通常认为球阀最适宜直接做开闭使用，但近来的发展已将球阀设计成使它具有节流和控制流量之用。球阀的主要特点是本身结构紧凑，易于操作和维修，适用于水、溶剂、酸和天然气等一般工作介质，而且还适用于工作条件恶劣的介质，如氧气、过氧化氢、甲烷和乙烯等。球阀阀体可以是整体的，也可以是组合式的。

电动V型球阀的现实作用

电动V型球阀的工作原理是靠旋转阀恋来使阀门畅通或闭塞。电动球阀开关轻便，体积小，可以做成很大口径，密封可靠，结构简单，维修方便，密封面与球面常在闭合状态，不易被介质冲蚀，在各行业得到广泛的应用。

球阀和旋塞阀是同属一个类型的阀门，只有它的关闭件是个球体，球体绕阀体中心线作旋转来达到开启、关闭的一种阀门。

电动V型球阀在管路中主要用来做切断速度快、分配和改变介质的流动方向。丝口球阀是近年来被广泛采用的一种新型阀门，它具有以下优点：

1．流体阻力小，其阻力系数与同长度的管段相等。

2．结构简单、体积小、重量轻。

3．紧密可靠，球阀的密封面材料广泛使用塑料、密封性好，在真空系统中也已广泛使用。

4．操作方便，开闭迅速，从全开到全关只要旋转90°，便于远距离的控制。

5．维修方便，气动球阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便。

6．在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会引起阀门密封面的侵蚀。

7．适用范围广，通径从小到几毫米，大到几米，从高真空至高压力都可应用。

电动球阀已广泛应用于石油、化工、发电、造纸、原子能、航空、火箭等各部门，以及人们日常生活中。

电动V型球阀是一种芯阀座采用金属，或金属对聚四氟乙烯密封配合的旋转球阀，它将球阀和蝶阀的佳控制特性结合成一体,既可用作控制调节阀，又可作关断切断阀。其主要特点是：

（１）不带任何管接头的整体式阀体，因此不受管道或螺栓应力影响，并且由于阀体无任何管接头，故耐压壳体不会受压力“突变”的影响；

（２）具有一个Ｖ型阀体，即使在小流量或高粘度介质的情况下，也可在整个量程范围内，保证控制的精确性；

（３）防漏耐用的阀座在其外径处衬有带不锈钢内芯ＰＴＦＥ杯形或是Ｏ型密封圈，阀座用截面较大的钨钴硬质合金制成，通过一个合金的波纹弹簧进一步增强了阀座的结构；

（４）当阀门关闭时，Ｖ型缺口与阀座之间产生楔形剪切作用，并既具有自洁功能又可防止球芯卡死，特别适用于管线结垢冻结或含有纤维和颗粒固体场合。

适用于高粘度、悬浮液、纸浆等不干净、含纤维介质场合。采用直连方式与执行机构连接，具有结构紧凑、尺寸小、重量轻、阻力小、动作稳定可靠等优点。执行机构根据用户要求配置UNIC、PSQ、HQ、DHL等型号电子式电动执行机构或GTX、AL等气动活塞式执行机构。

电动V型球阀是一种芯阀座采用金属，或金属对聚四氟乙烯密封配合的旋转球阀，它将球阀和蝶阀的佳控制特性结合成一体,既可用作控制调节阀，又可作关断切断阀。其主要特点是：
（１）不带任何管接头的整体式阀体，因此不受管道或螺栓应力影响，并且由于阀体无任何管接头，故耐压壳体不会受压力“突变”的影响；
（２）具有一个Ｖ型阀体，即使在小流量或高粘度介质的情况下，也可在整个量程范围内，保证控制的精确性；
（３）防漏耐用的阀座在其外径处衬有带不锈钢内芯ＰＴＦＥ杯形或是Ｏ型密封圈，阀座用截面较大的钨钴硬质合金制成，通过一个合金的波纹弹簧进一步增强了阀座的结构；
（４）当阀门关闭时，Ｖ型缺口与阀座之间产生楔形剪切作用，并既具有自洁功能又可防止球芯卡死，特别适用于管线结垢冻结或含有纤维和颗粒固体场合。
适用于高粘度、悬浮液、纸浆等不干净、含纤维介质场合。采用直连方式与执行机构连接，具有结构紧凑、尺寸小、重量轻、阻力小、动作稳定可靠等优点。执行机构根据用户要求配置UNIC、PSQ、HQ、DHL等型号电子式电动执行机构或GTX、AL等气动活塞式执行机构。

二、电动V型球阀技术参数

公称通径DN(mm)		25～400
公称压力PN(MPa)		1.6～6.4
公称压力Ps(MPa)	强度试验	2.4～9.6
	密封试验	1.76～7.0
材料\代号		C	P	R
主要零件	阀体	WCB	ZG1Cr18Ni9Ti	ZGOCr18Ni12Mo2Ti
	球杆	2Cr13	ZG1Cr18Ni9Ti	ZG0Cr18Ni12Mo2Ti
	阀杆	2Cr13	1Cr18Ni9Ti	0Cr18Ni12Mo2Ti
	密封圈	聚四氟乙烯、不锈钢、硬质合金
	填料	聚四氟乙烯、柔性石墨
适用工况	适用介质	水,蒸汽,油品	硝酸类	醋酸类
	适用温度	-28～400℃	-28～500℃
执行器	型号	WATV、3410R、UNIC、PSQ、HQ、DHL等系列电子式电动执行机构
连接形式		对夹式、法兰式，法兰按JB79-59标准

三、电动V型球阀主要性能指标

基本误差	回差	死区	输入信号	输出信号
全行程的≤±2%	全行程的≤±2%	全行程的≤0.8%	4～20mADC	4～20mADC

公称通径DN（mm）	25	32	40	50	65	80	100	125	150	200	250	300	350	400
额定流量系数Cv	32	43	78	90	160	250	360	610	1120	1850	2950	3700	7195	11466
公称压力PN（MPa）	1.6、2.5、4.0、6.4
流量特性	近似等百分比（参见典型曲线图）、直线特性
阀板转角（度）	0°～至90°（可调）
允许泄漏量等级	软密封：零泄露硬密封：≤额定Cv×0.001%				软密封：VI微气泡级，金属密封：≤额定CV×0.065%
动作时间(S/90度)	8.5～30				36～60
可调节比	250:1						300:1

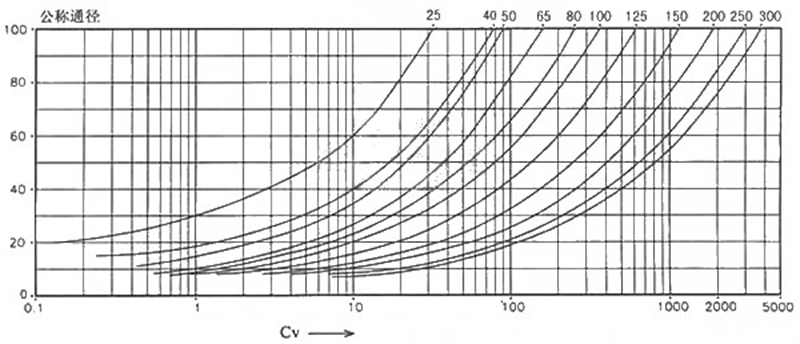

四、电动V型球阀流量特性曲线

CV值

五、电动V型球阀外形尺寸

公称通径 DN(mm)	尺寸(mm)
	对夹	法兰式					L	H1	H2
	D	D	D1	D2	q	Z-Φd	L	H1	H2
25	64	110	85	65	14	4-14	102	277	60
40	82	145	110	85	16	4-18	114	305	75
50	100	160	125	110	16	4--18	124	364	95
65	120	180	145	120	18	4-18	145	379	105
80	131	195	160	135	20	8-18	165	389	120
100	158	215	180	155	20	8-18	194	402	140
125	180	245	210	185	22	8-18	213	426	165
150	216	280	240	210	24	8-23	229	453	185
200	268	335	295	265	26	12-23	243	473	205
250	326	405	355	320	30	12-25	297	540	240
300	460	460	410	3750	30	12-25	338	590	290

上海沃托阀门有限公司创建于 1997 年 6月，现有员工 179人，各类技术人员 57人，其中高级工程师 3 人。拥有数控加工中心、等离子焊接、全自动气体保护焊接、半自动真空熔焊、超频真空热处理、车球专用数控车床、高效加工专机、理化和探伤检测等设备上海沃托阀门有限公司有近二十年生产高中压阀门的历史，专业生产各类手动、气动、电动闸阀、截止阀、止回阀、蝶阀、球阀、调节阀、安全阀等。
